namcot163 & namcot340

ファミコン
スポンサーリンク
スポンサーリンク

以前、namcot163でのフラッシュロムカセットを作っていて、途中でやめていましたが

ふと「表面実装部品取り外しキット」を昔購入していた事を思い出し、あることを試してみました…

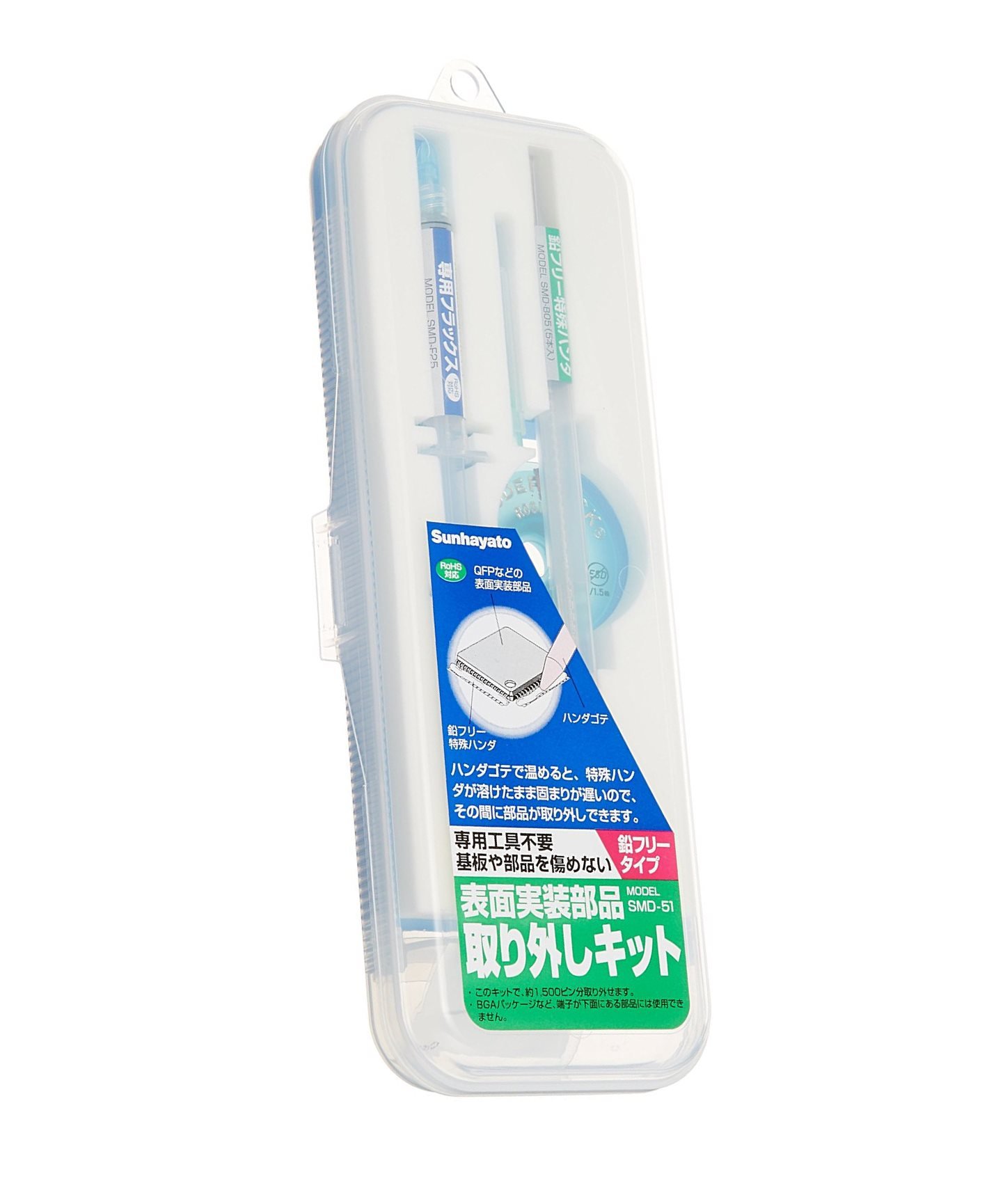

s-nam19-005.jpg 表面実装部品取り外しキットです

結構高額な物ですが、かなり楽に表面実装のチップを外すことが出来ます。

すぐには固まらない特殊なハンダを使用して、表面実装のチップを外してしまいます。



貝獣物語のチップは「163」ですが、上位互換?の「340」をつけても動くのか?っていうのを試してみました。

s-nam19-001.jpg  s-nam19-002.jpg

340チップに特殊ハンダをのせます。

この状態では、ハンダがまだ固まっていない状態なのでチップが基板から外れた状態になってます。


特殊ハンダが固まらないうちにチップを素早くスライドさせると…


こんな感じで綺麗に簡単に取れてしまいます


で、340チップを貝獣物語に取り付けます…

完成した340チップ貝獣物語をファミコンに挿してみましたが動かず…

上位互換では無いかもしれないしチップのピンアサインが異なるのかもしれませんね

という事で、340チップでは貝獣物語は動かなかったのでまた外して163に戻しました

購入先は「表面実装取り外しキット」で検索すれば沢山出てきます。

今は新しくなって「SMD-51」みたいですね。

ttp://item.rakuten.co.jp/edenki/smd-51/
