「FDSKey専用RAMアダプタカートリッジ【キット】」をつくってみた
頒布中のディスクシステム(FDS)用 RAMアダプタ縦型基板【DRAMx1版】を利用して、FDSKey専用のRAMアダプタカートリッジを作成してみました。
bakutendo.net
2026.03.10
FDSKey専用RAMアダプタカートリッジ【キット】 | 同人ハード（キット）,BAKUTEN工房 | | 家電のケンちゃん（@kadenken）
「家電のケンちゃん（@kadenken）」で取り扱う商品「FDSKey専用RAMアダプタカートリッジ【キット】」の紹介・購入ページ
www.kadenken.com

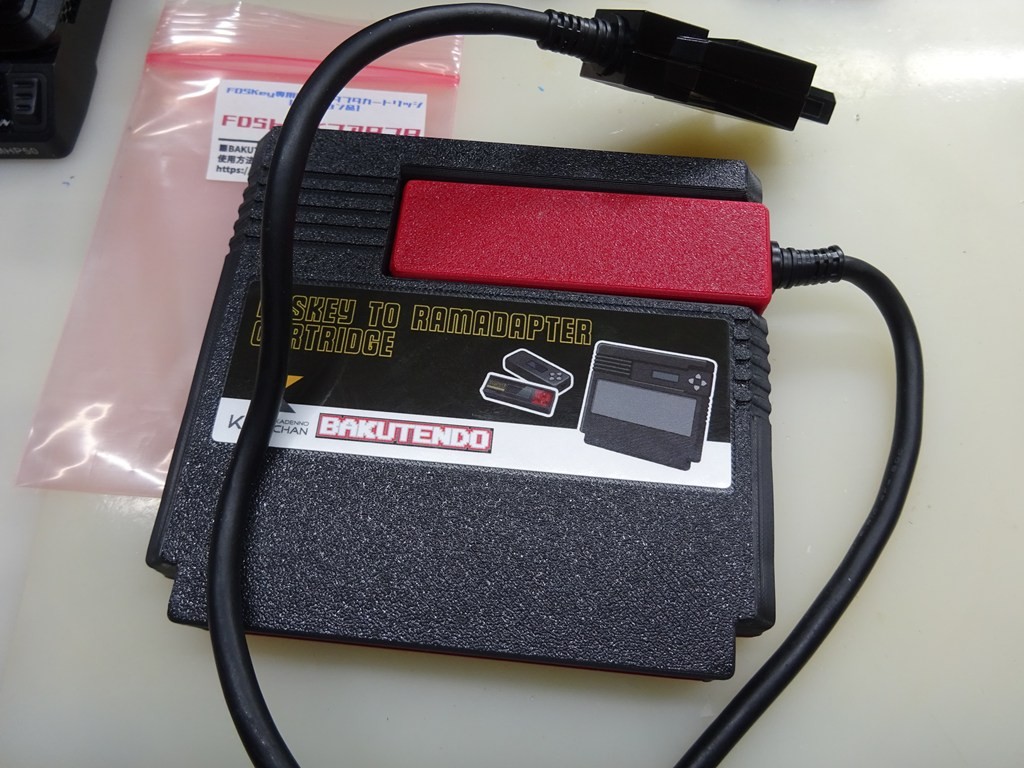

FDSKey専用RAMアダプタカートリッジですが、このままではディスクドライブが使用できません。
そこでディスクドライブも兼用できるようにアダプタも作成しました。
■FDSKey専用RAMアダプタカートリッジ【オプション品】
「FDSドライブアダプタ【キット】」 は 家電のケンちゃん で 委託販売予定です
売り切れの場合は「再入荷のお知らせを受け取る」の登録をよろしくお願いします！
同人ハード（キット）,BAKUTEN工房 | 家電のケンちゃん（@kadenken）
「家電のケンちゃん（@kadenken）」の「同人ハード（キット）,BAKUTEN工房」カテゴリーの商品一覧
www.kadenken.com

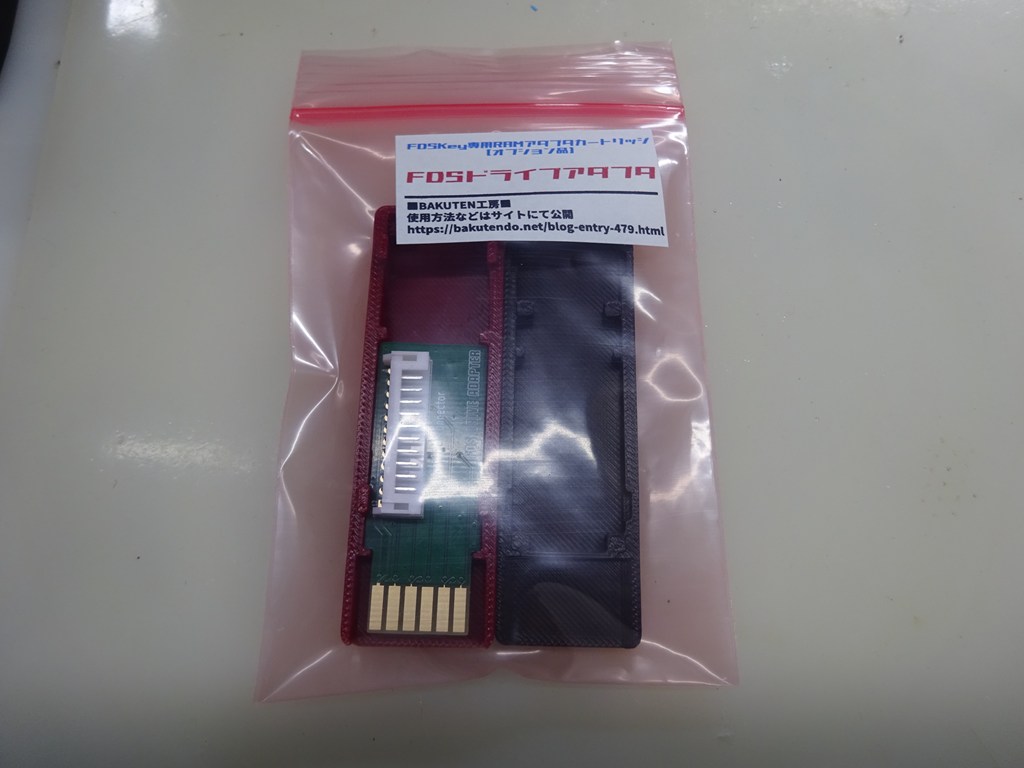

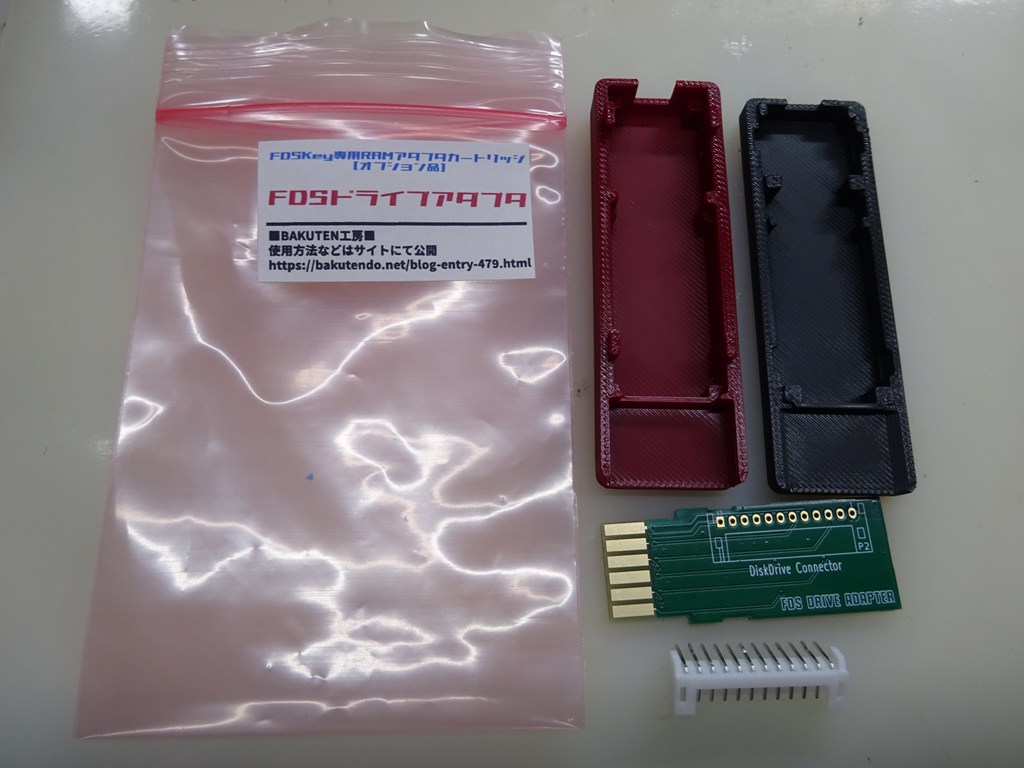

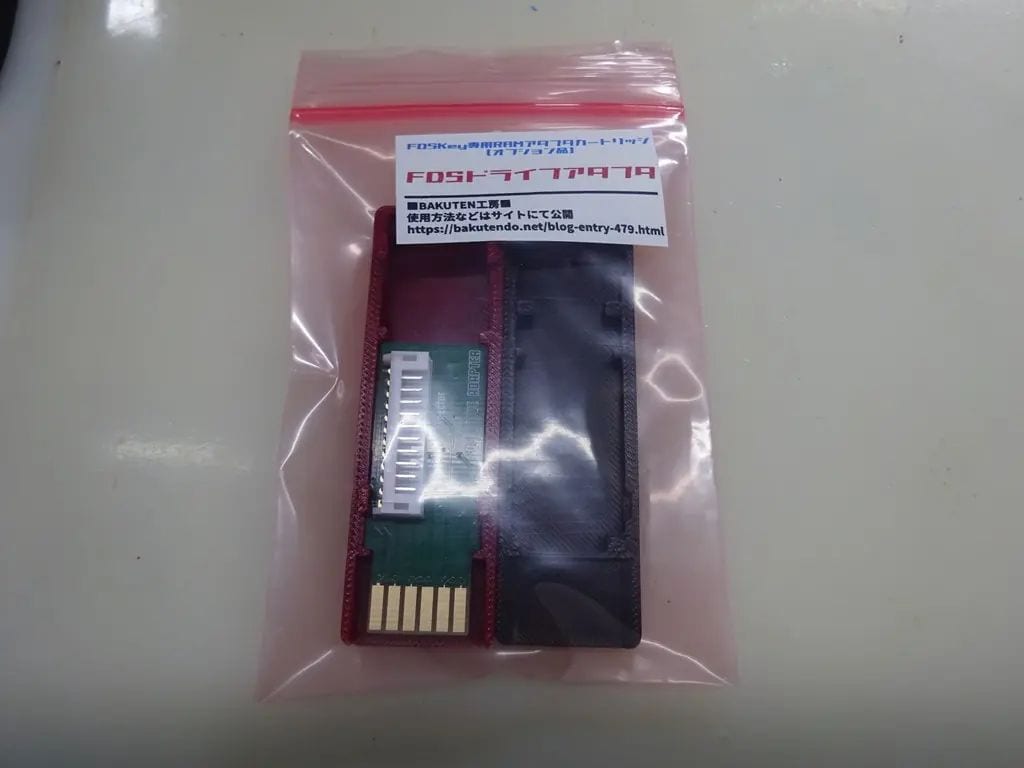

■「FDSドライブアダプタ【キット】」の頒布内容

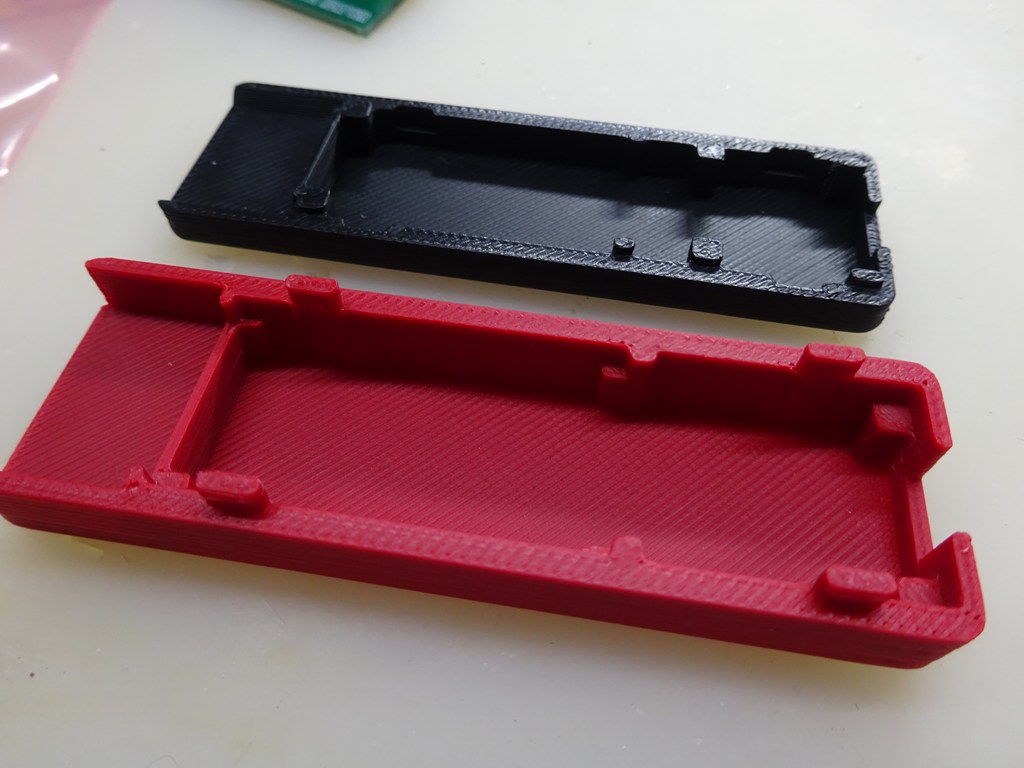

１：FDSドライブアダプタ用ケース（3Dプリント製:PLA）
※カートリッジケースは家庭用3Dプリンターで印刷していますので、品質にはバラツキがあります予めご了承ください。
※頒布時期によりフィラメント（素材や色）が変更になる場合もあります。
２：FDSドライブ基板
３：12ピンコネクタ
■「FDSドライブアダプタ」の組み立て

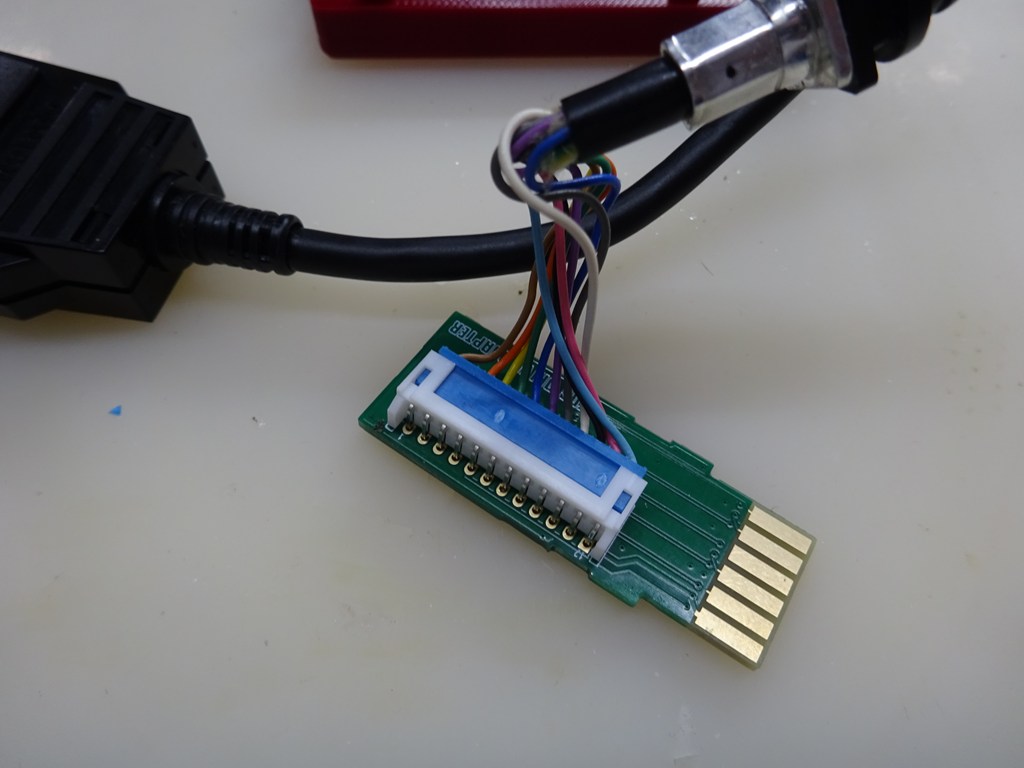

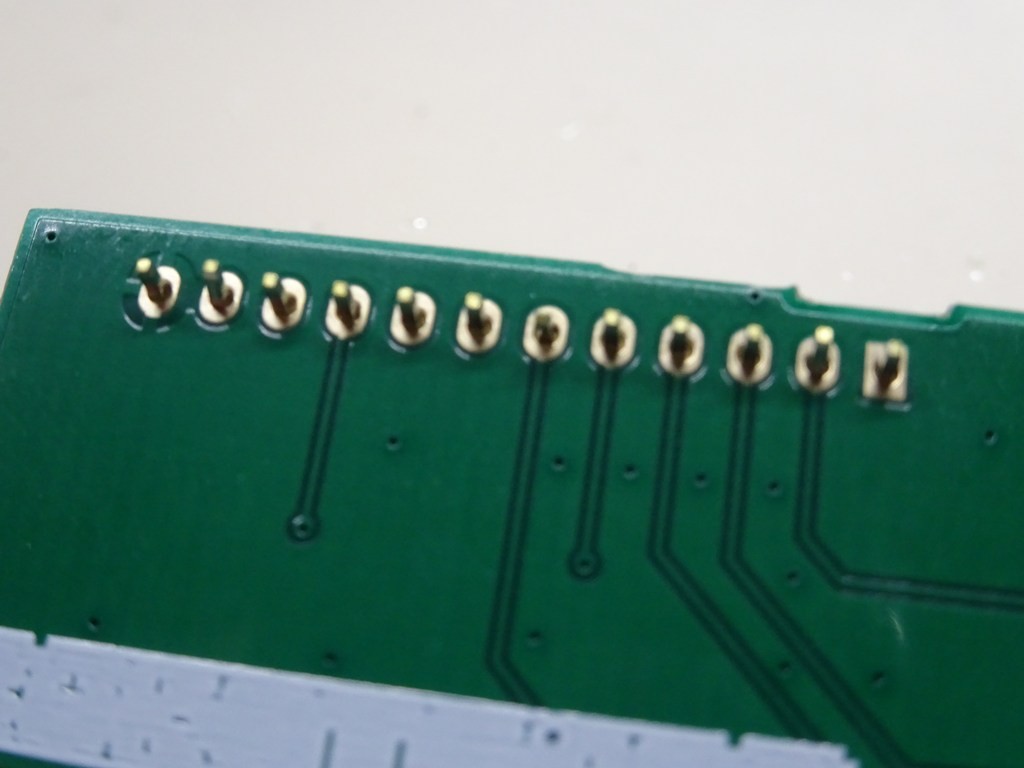

FDSドライブ基板に12ピンコネクタが取り付けていますのでハンダ付けします。

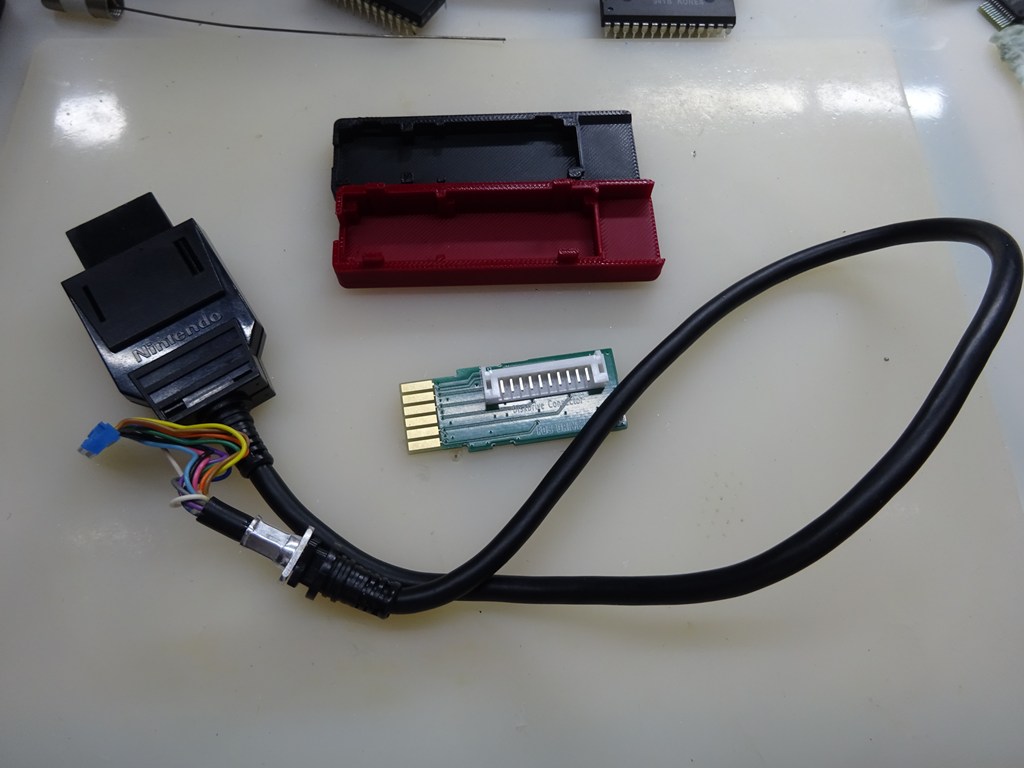

ハンダ付けが終わったらコネクタにRAMアダプタから取り外したケーブルを接続します。

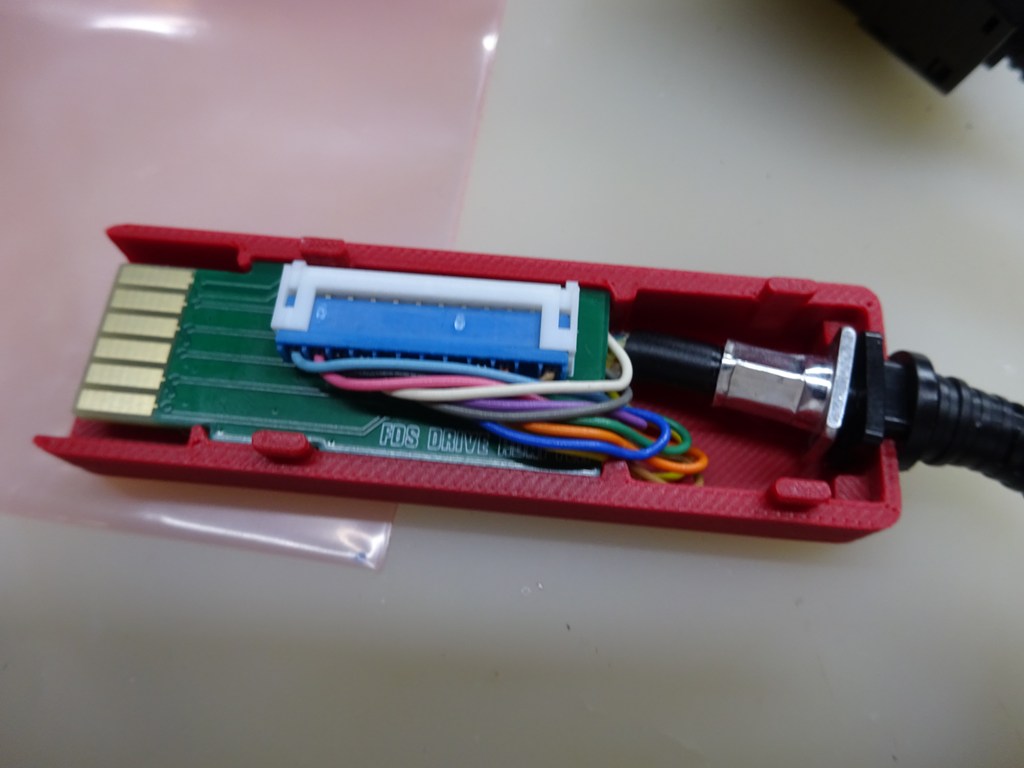

基板を付属のケースにしっかりと取り付けます。
ケースを閉じたときにケーブルを挟み込まないように注意してください。

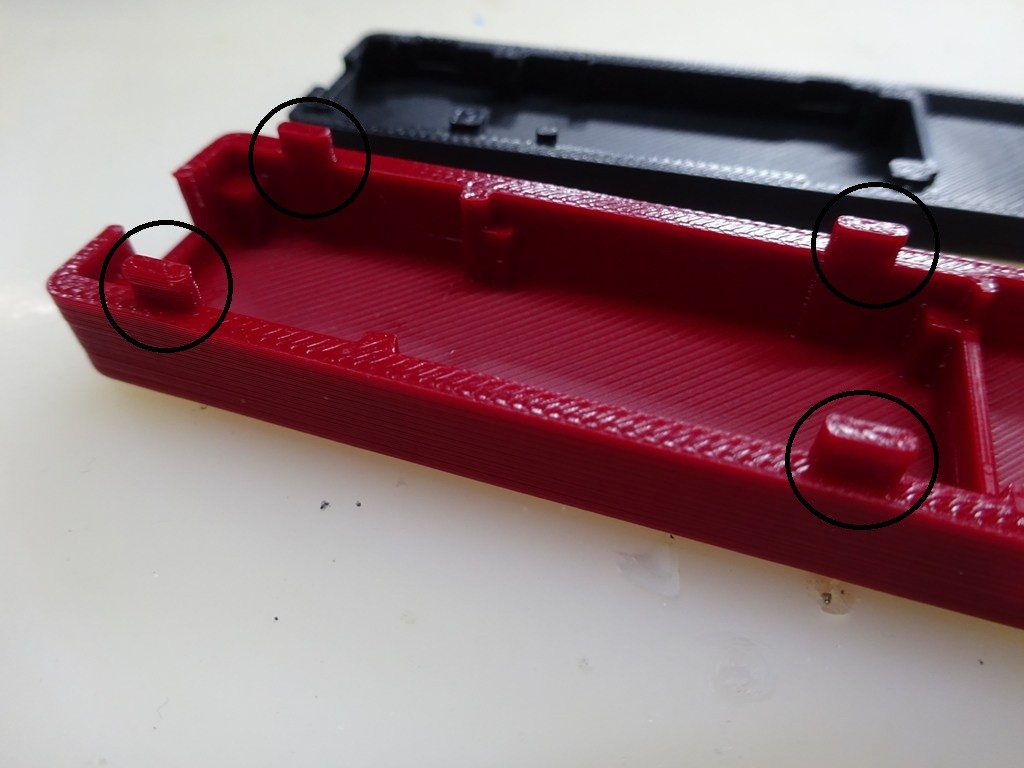

ケースははめ込み式になっています。
爪は破損しやすいので無理やり閉じたり、あまり何度も開け閉めしないようにお願いします。

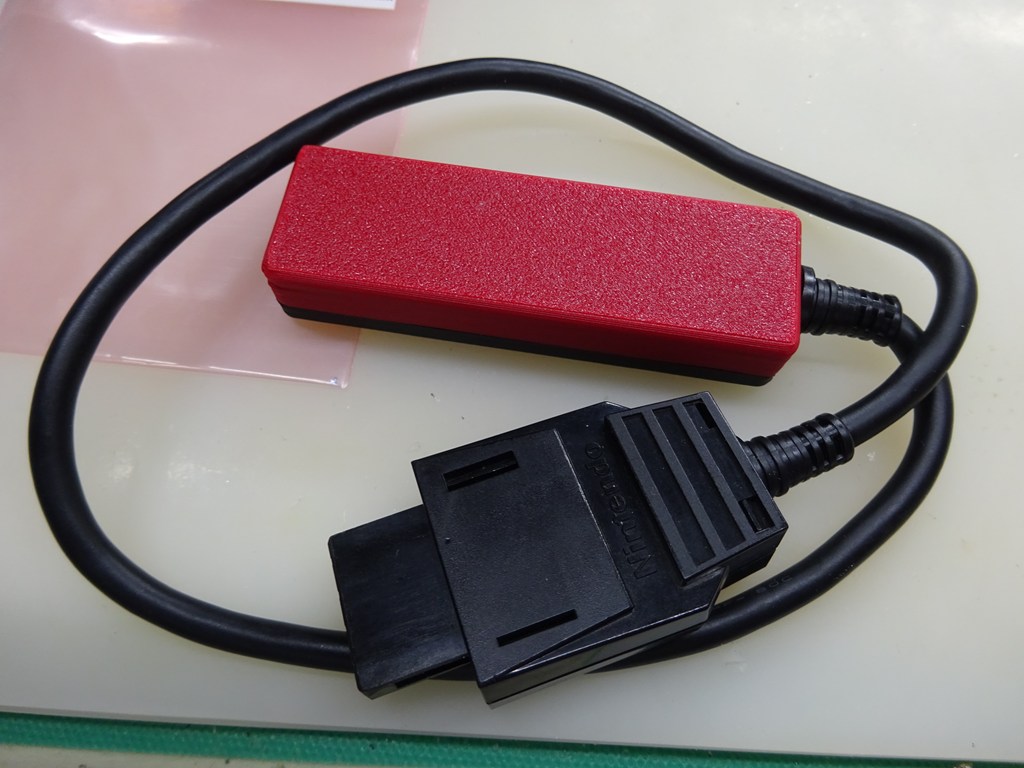

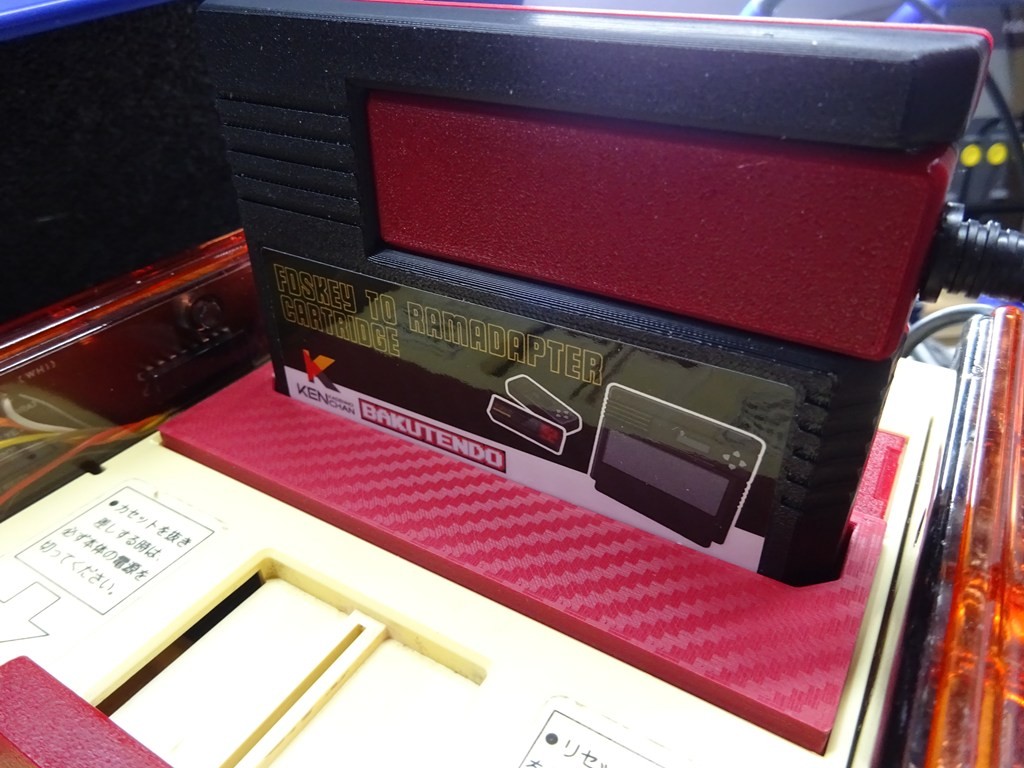

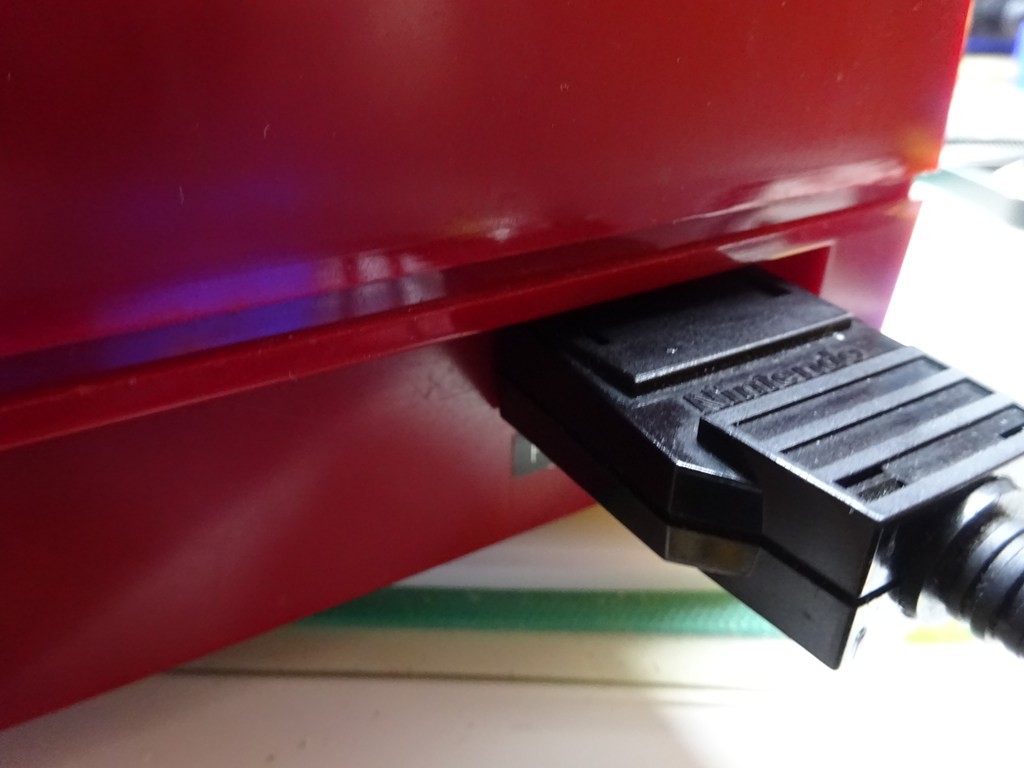

ケースを閉じて、実際に接続し動作に問題なければ完成です！
■FDSドライブアダプタケースの3Dイメージデータを公開します
FDSドライブアダプタケースの3Dイメージデータを公開しますのでご自由にお使いください。
何かしら修正があった場合は随時3Dデータを更新していきます。
