2021年から長い間頒布しています RAMアダプタ縦型基板【DRAMx1版】ですが…
ディスクシステム(FDS)用 RAMアダプタ縦型基板【DRAMx1版】
今回はディスクシステムに使われているRAMアダプタを通常カセットに入れられるように作成しました。FC互換機とかポータブル機とか…通常のRAMアダプタが使いづらかったり使えないときの代用品にどうぞ。
bakutendo.net
2021.08.25
何度か改修を行っていましたが、基板をリニューアルさせていただきました！
旧作「RAMアダプタ縦型基板【DRAMx1版】」の在庫が無くなり次第こちらに切り替わる予定です。

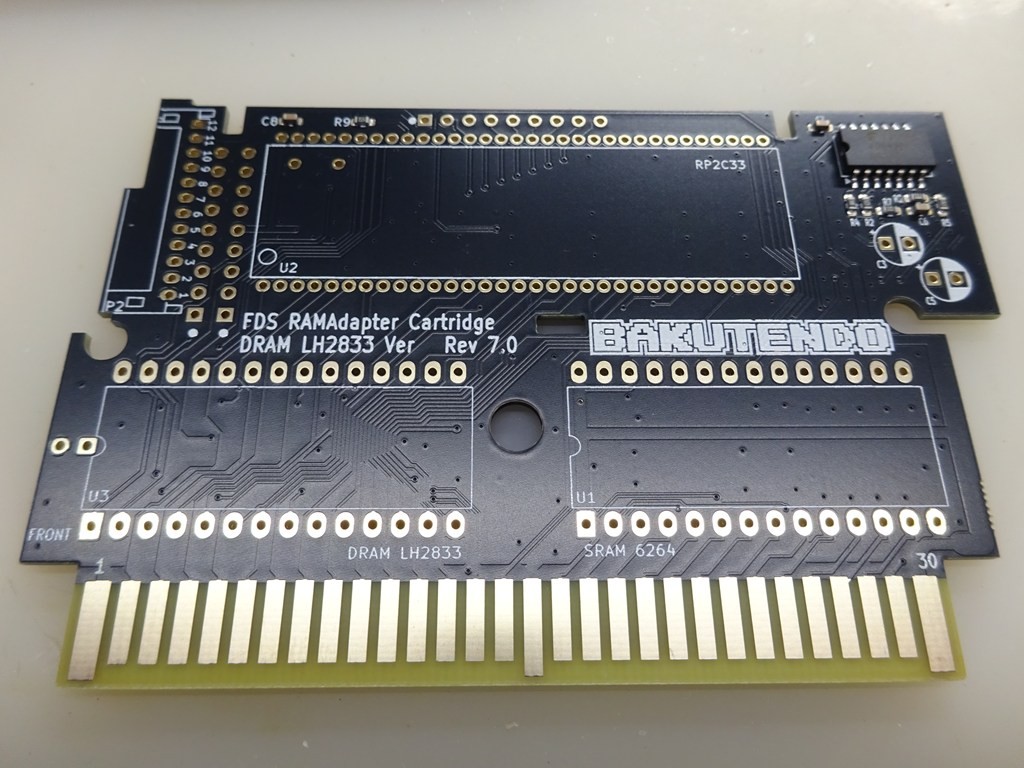

抵抗やセラミックコンデンサなど…表面実装に変更して実装する部品点数を減らしています！

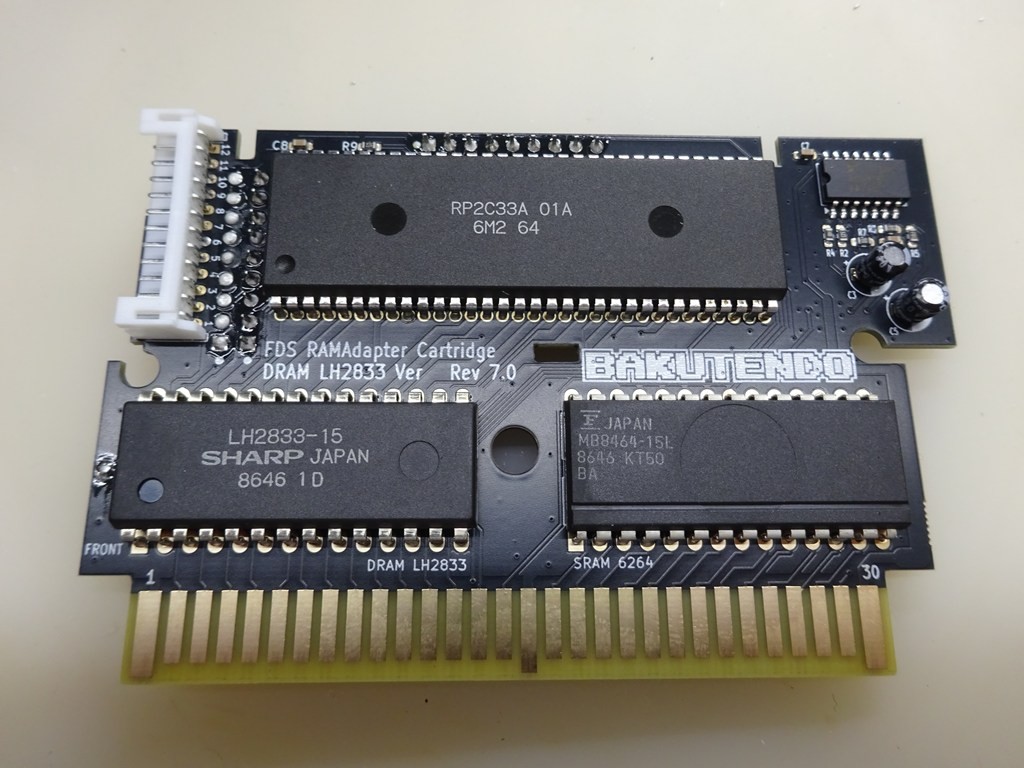

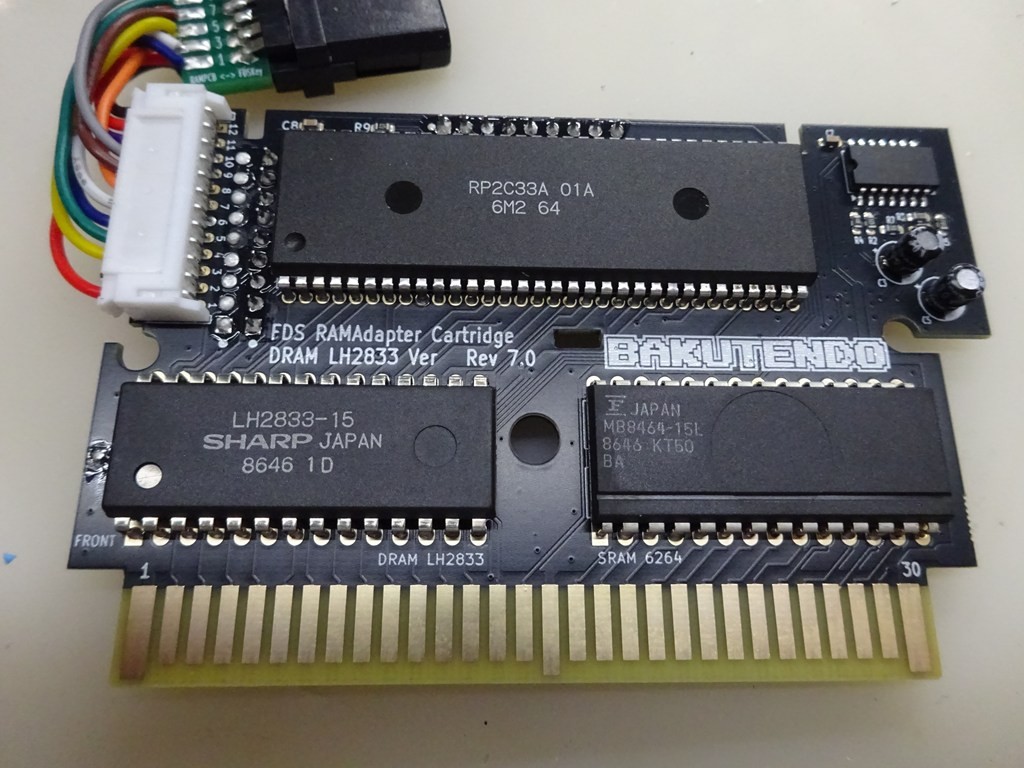

※画像はすべての部品を実装した状態です。
■RAMアダプタ縦型基板【DRAMx1版】SE

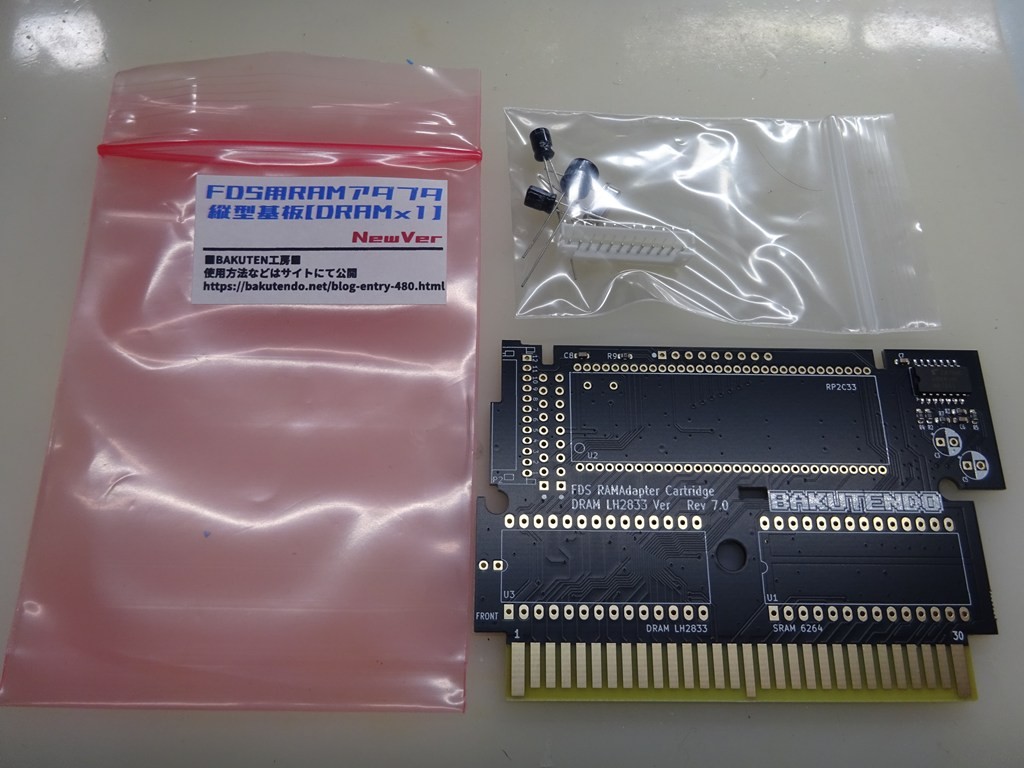

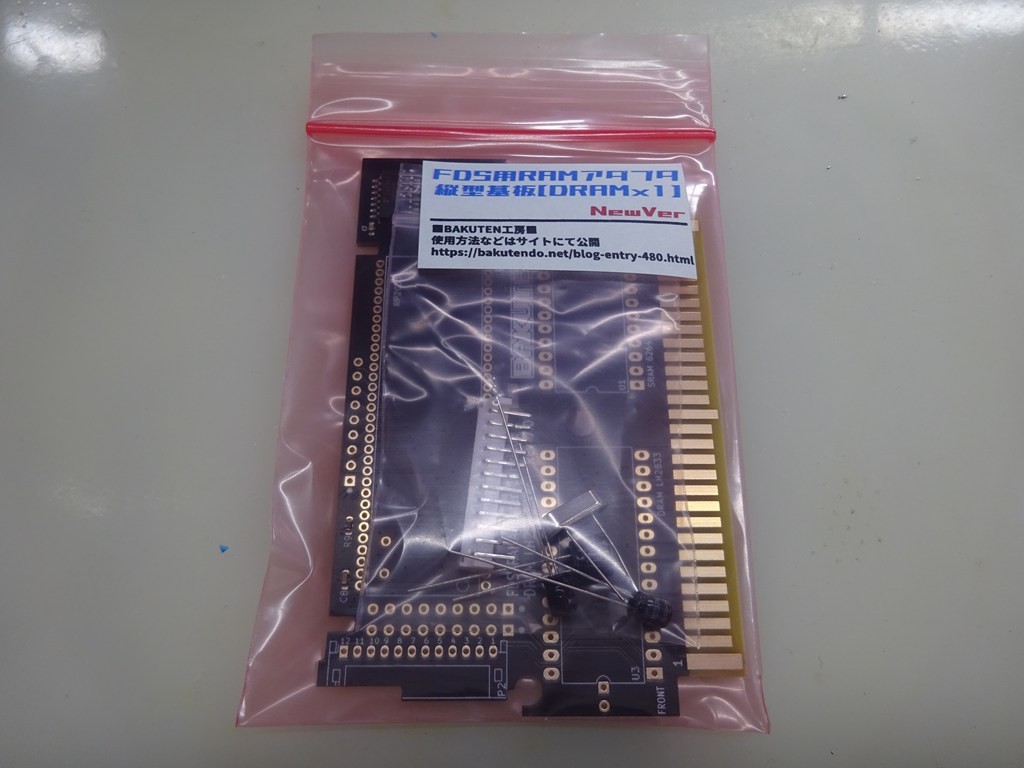

※頒布内容
1：RAMアダプタ縦型基板 Second Edition
2：専用部品（コネクタ、水晶発振器、電解コンデンサ）
※頒布品の他にRAMアダプタ（DRAM 1個バージョン）が1個必要です
※部品はRAMアダプタ（DRAM 1個バージョン）から取り外し流用します
こちらの基板は 家電のケンちゃん で委託販売予定です
売り切れの場合は「再入荷のお知らせを受け取る」の登録をよろしくお願いします！
FDS用 RAMアダプタ縦型基板 【DRAMx1版】（キット） | 同人ハード（キット）,BAKUTEN工房 | | 家電のケンちゃん（@kadenken）
「家電のケンちゃん（@kadenken）」で取り扱う商品「FDS用 RAMアダプタ縦型基板 【DRAMx1版】（キット）」の紹介・購入ページ
www.kadenken.com

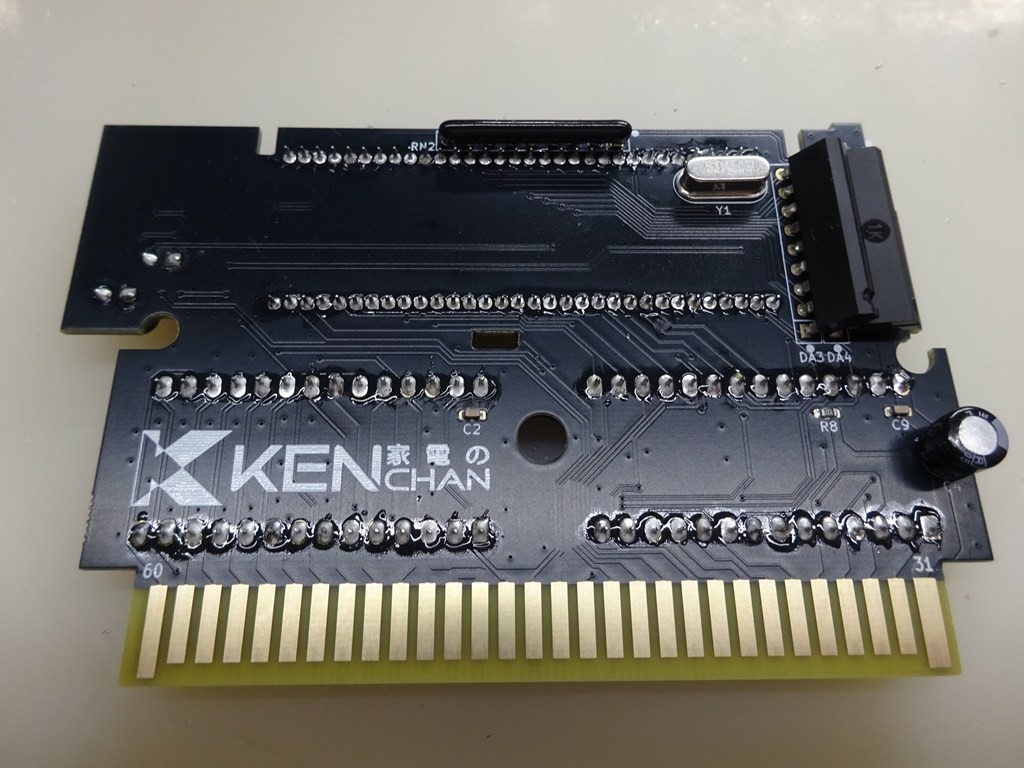

4069や抵抗、セラミックコンデンサなどはすでに実装されています。
背の低いコンデンサの入手が製造終了等で困難となってきました…

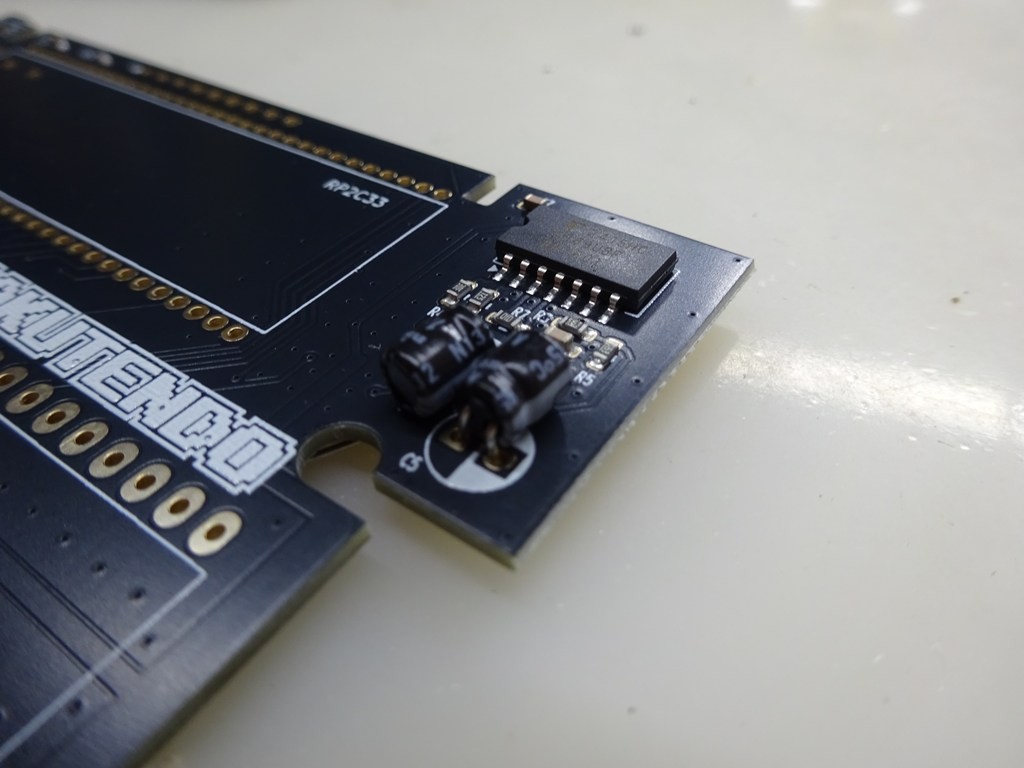

付属の部品で1uFのコンデンサが2個入っていますが、ケースに入らない可能性がありますので基本は寝かせてはんだ付けをお願いします。
表面実装に変更されていない部品などは今まで通りの実装となります。
過去の記事を参考にして部品実装など組み立てをお願いします。
ディスクシステム(FDS)用 RAMアダプタ縦型基板【DRAMx1版】
今回はディスクシステムに使われているRAMアダプタを通常カセットに入れられるように作成しました。FC互換機とかポータブル機とか…通常のRAMアダプタが使いづらかったり使えないときの代用品にどうぞ。
bakutendo.net
2021.08.25
