Creality K1にCFSアップグレードキットを取り付けてみた

3Dプリンター
スポンサーリンク

3DプリンターはCreality K1を使用していますが、多色プリンターが欲しいなぁ…

と最近思っていたところ、K1シリーズにも多色対応できるキットが発売されました!

K1シリーズ対応 CFSアップグレードキット
対応機種:K1/K1 Max/K1C/K1 SE(※一体型ノズル仕様の場合)※スプリットタイプノズルには対応しておりません。アップグレードをご希望の場合は、別途「一体型ホットエンド」をご購入いただく必要があります。 マルチカラー3Dプリント...



ということで、今回はCFSアップグレードキットを取り付けてみました。

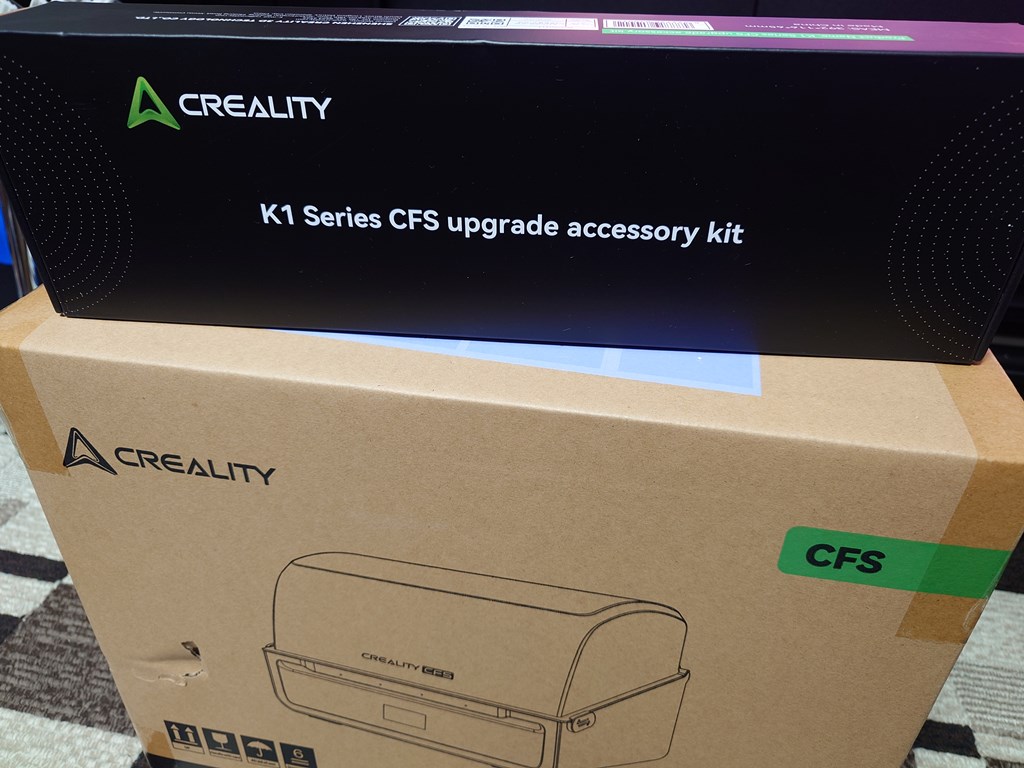

公式サイトから「CFS と アップグレードキット」のセットを購入。



公式Youtubeをみながらすすめていきます。



説明書は付属してますが良くわからないw

※日本語のマニュアルが公開されていました。

K1 Series CFS Upgrade Accessory Kit User Manual Multiple Languages Collection



「公式ナレッジプラットフォーム「Creality Wiki」にてご確認いただけます」と書かれているので動画と一緒に取付方法を確認していきます。

K1 Series CFS Upgrade Accessory Kit
This upgrade package supports modification for the K1 series products. After the upgrade, it will support CFS and enable...

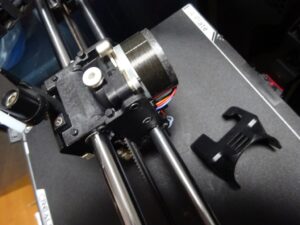

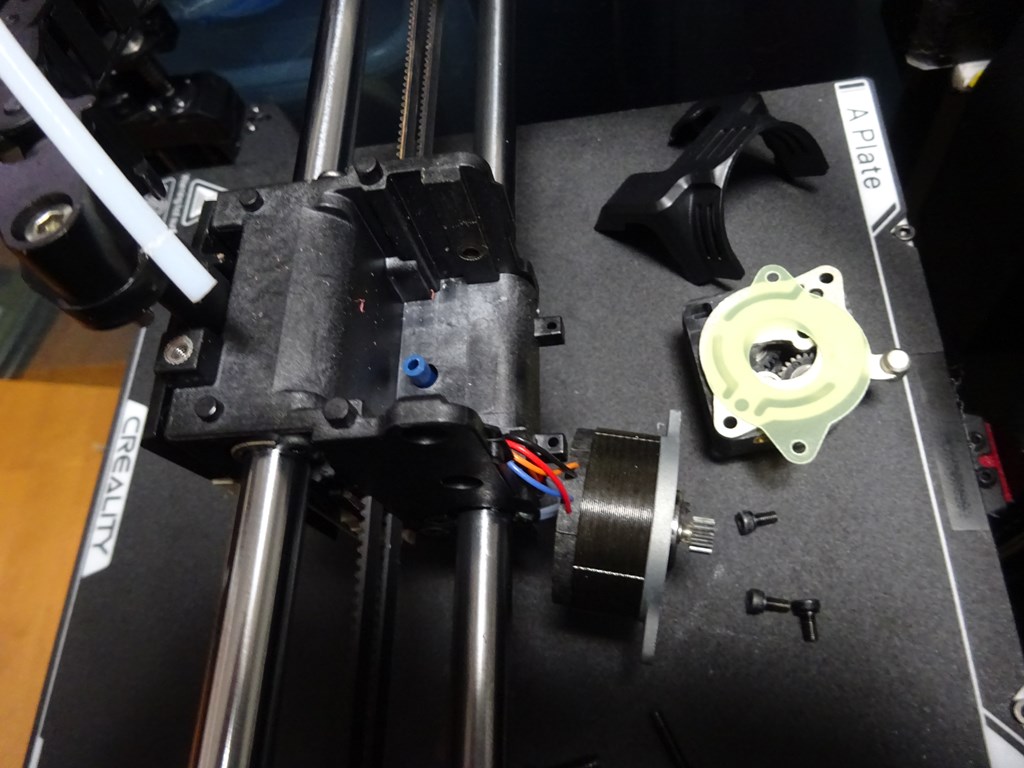

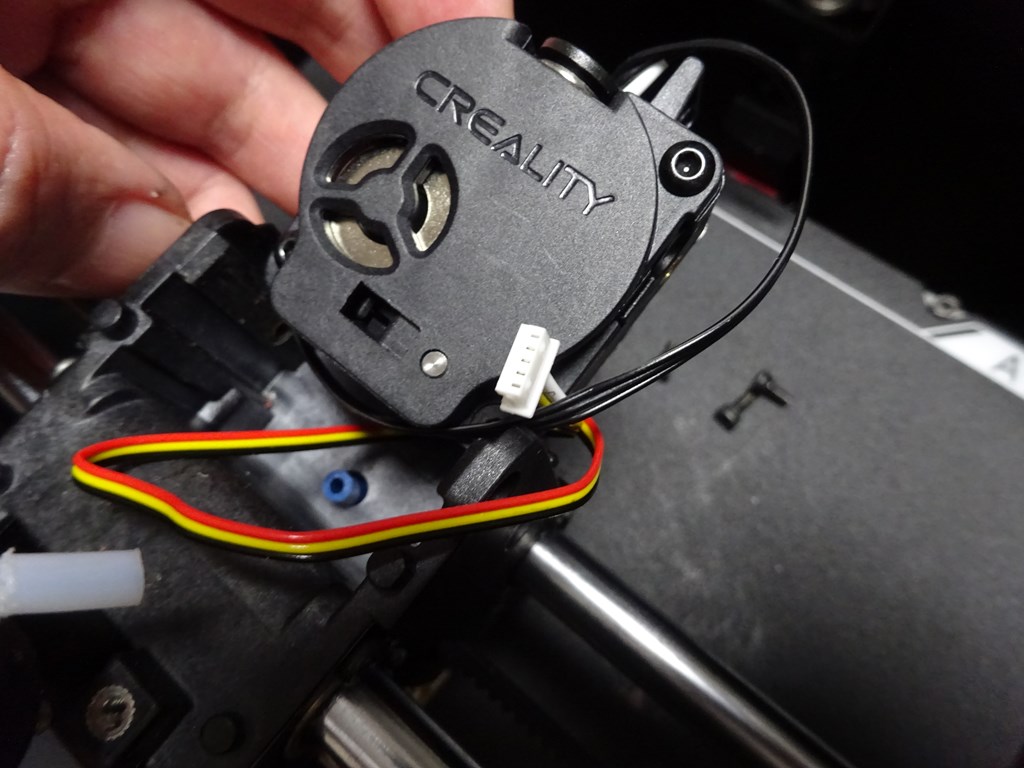

まずはエクストルーダをキットの物と交換…

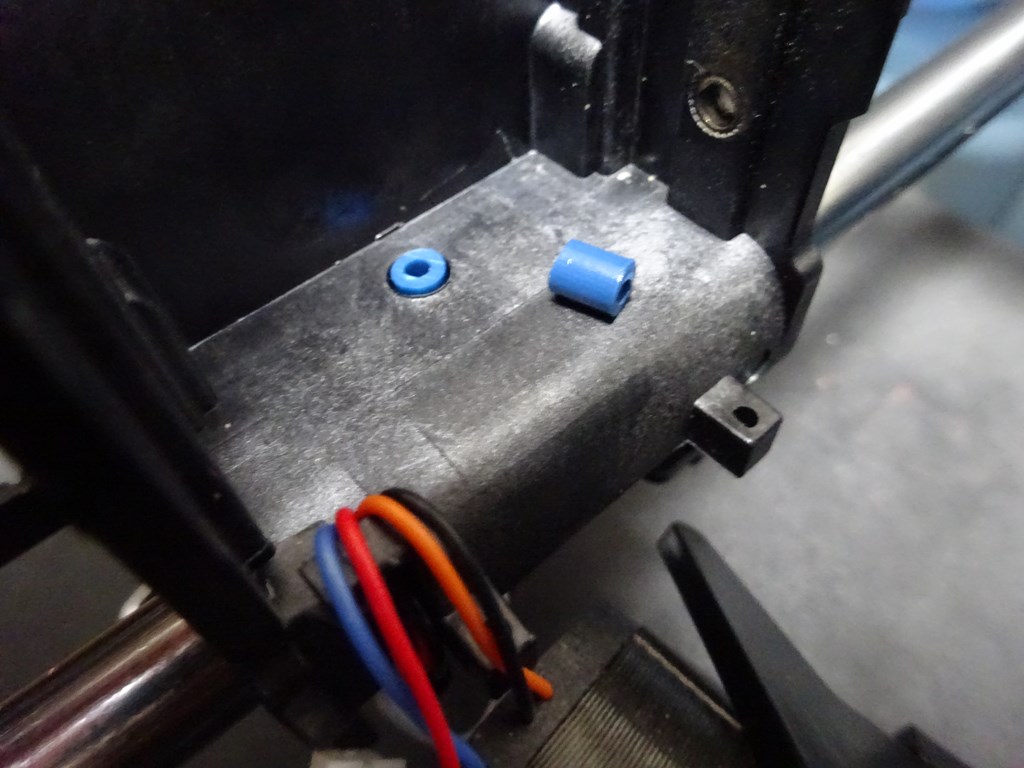

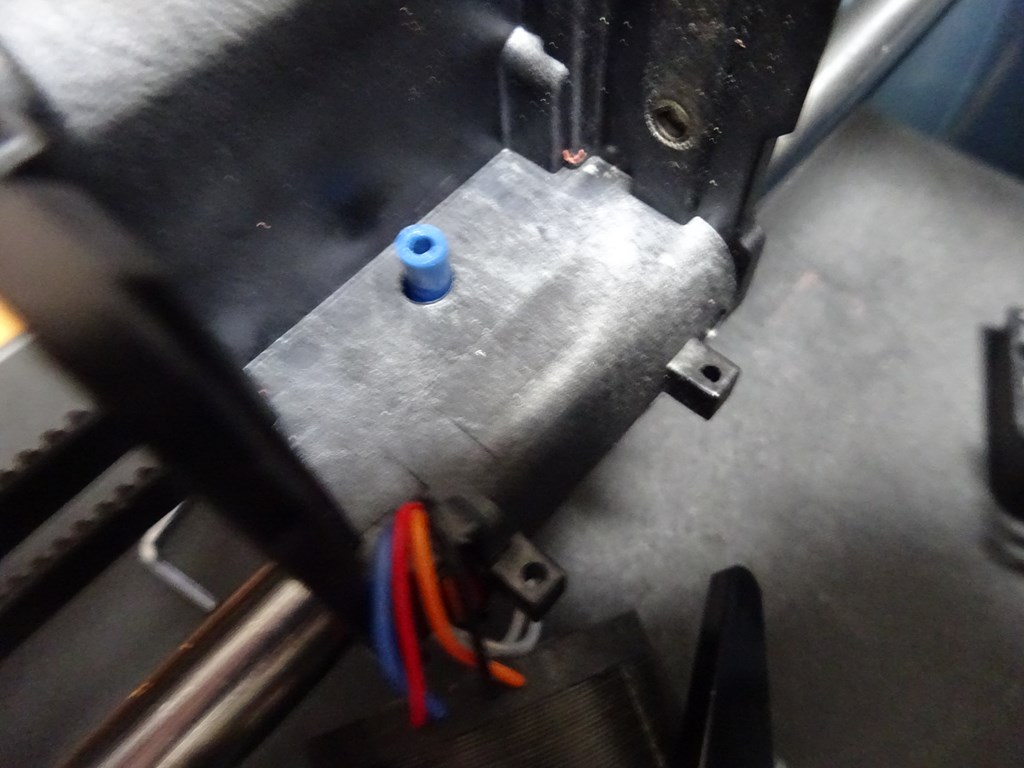

んー青いチューブはどうするんだろう??動画には映ってないけど…

これがあるとキットのエクストルーダは取り付けできないし、無ければ詰まってしまうような気がする。



検索してみると初期型はユニコーンノズルじゃないから青いチューブが入ってるぽい。

ユニコーンノズル仕様だと不要らしい…仕方ないのでツライチでカットすることにする。

※2025.05.23更新

予想通りというか…フィラメントが青いチューブ周辺で詰まり出しました…

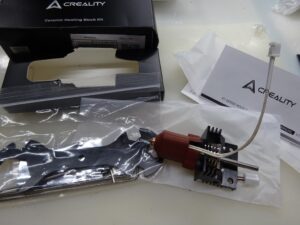

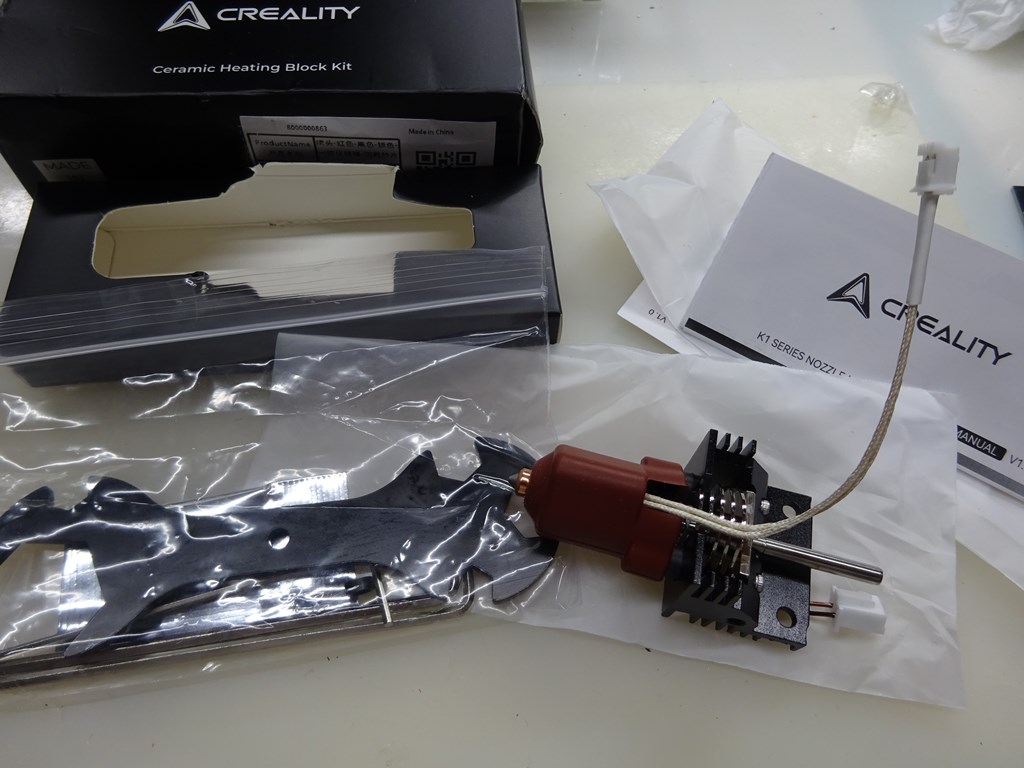

ユニコーンノズルに交換するため、ホットエンドのアップグレードキット注文しました。

購入したのはこちら

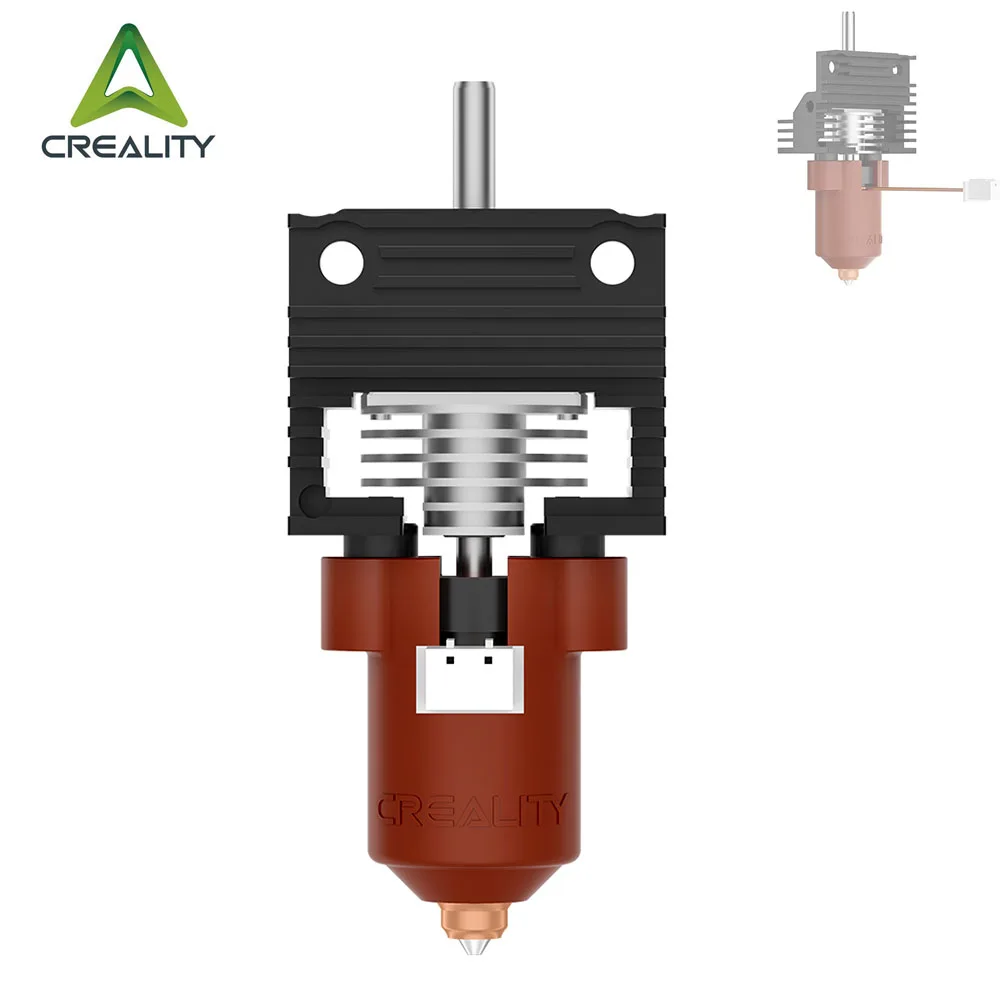

Creality 3D K1 シリーズセラミック加熱ブロックキットクイックスワップノズルキット K1 K1Max K1C 300 ° C 高温耐性 高流量 - AliExpress 7
Smarter Shopping, Better Living! Aliexpress.com

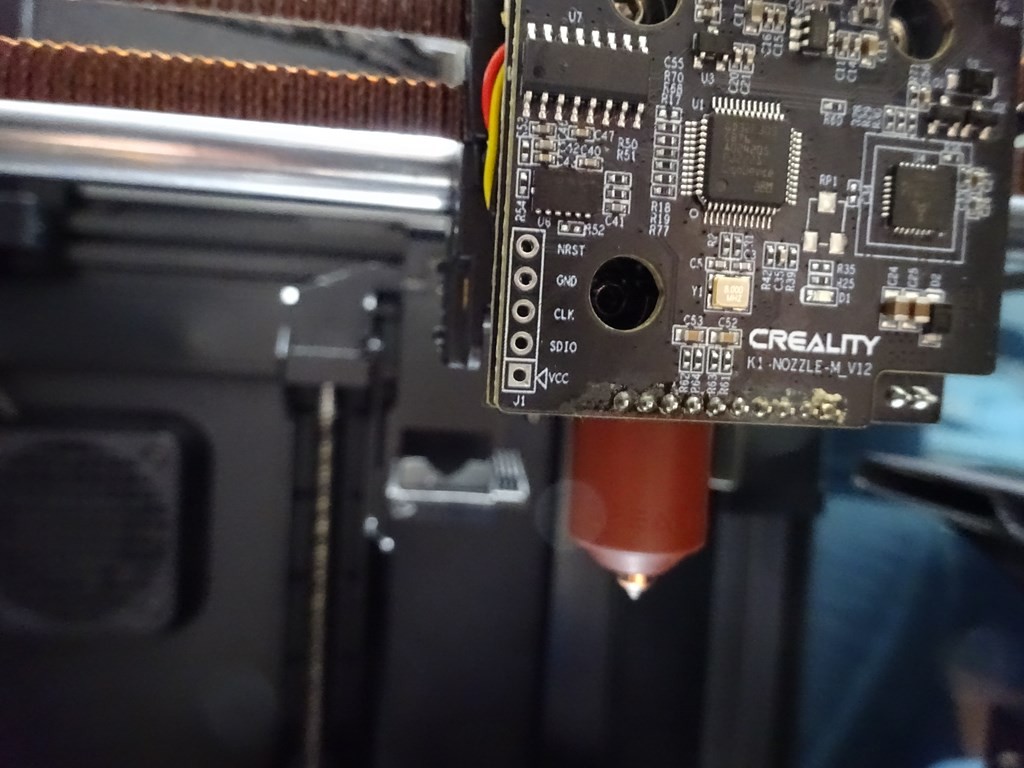

無事交換も完了して詰まりも解消されましたよ。

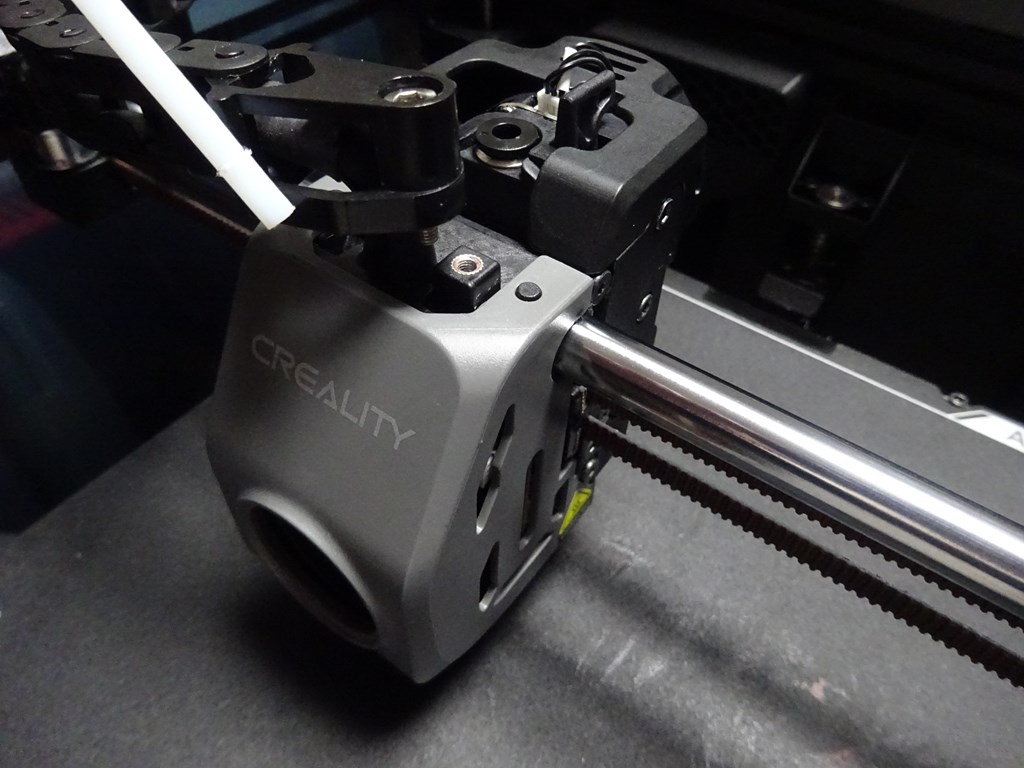

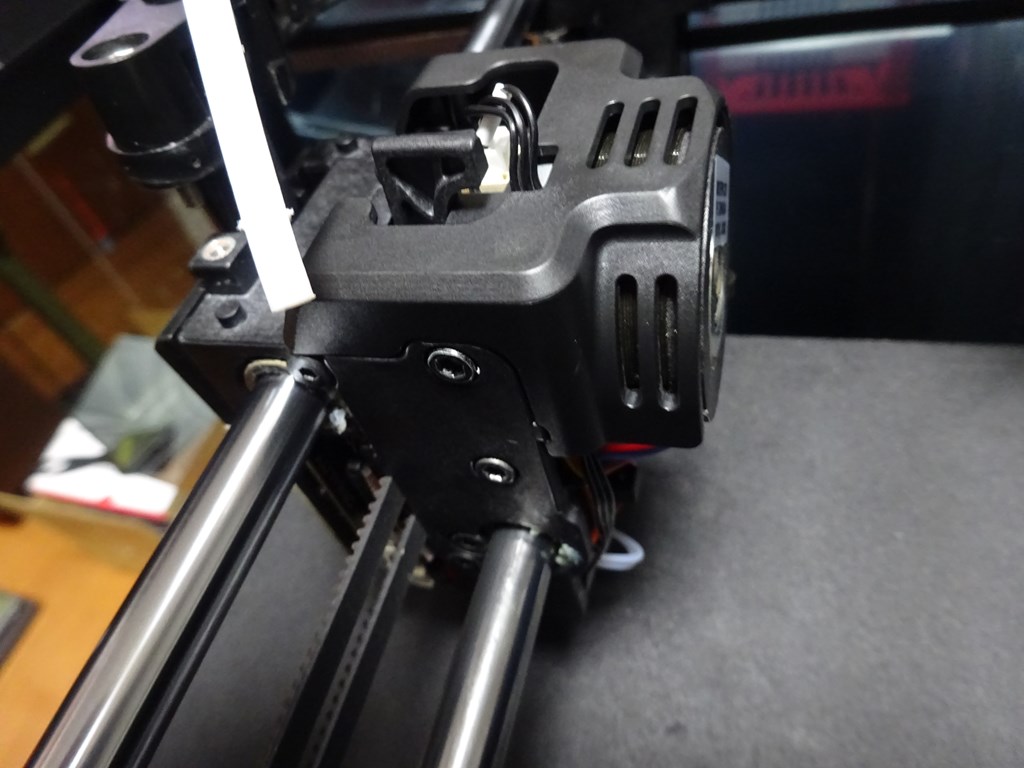

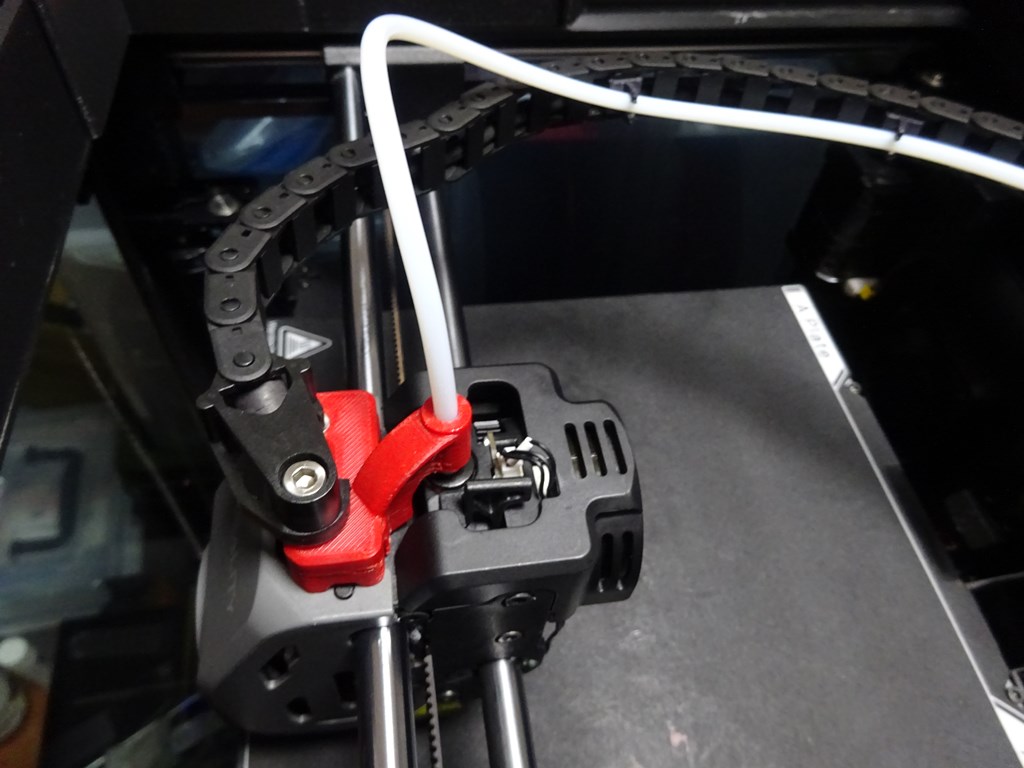

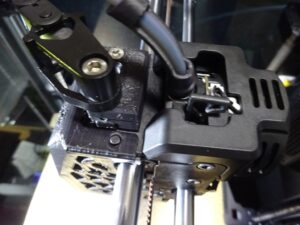

これでキットのエクストルーダは取り付けできた。

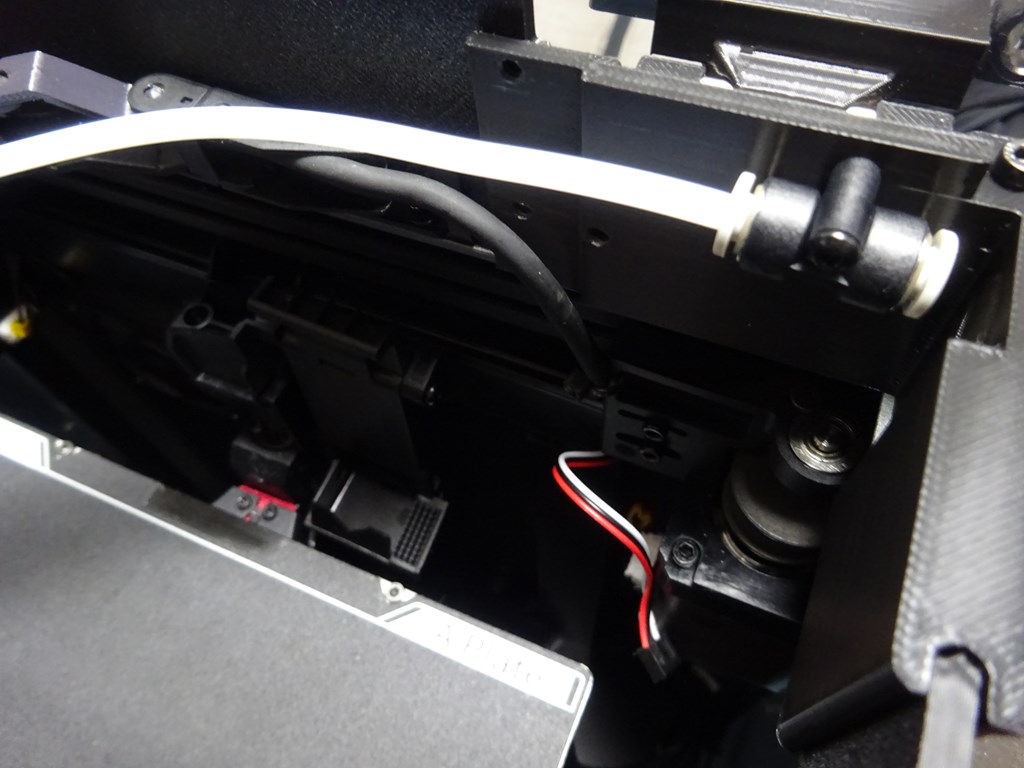

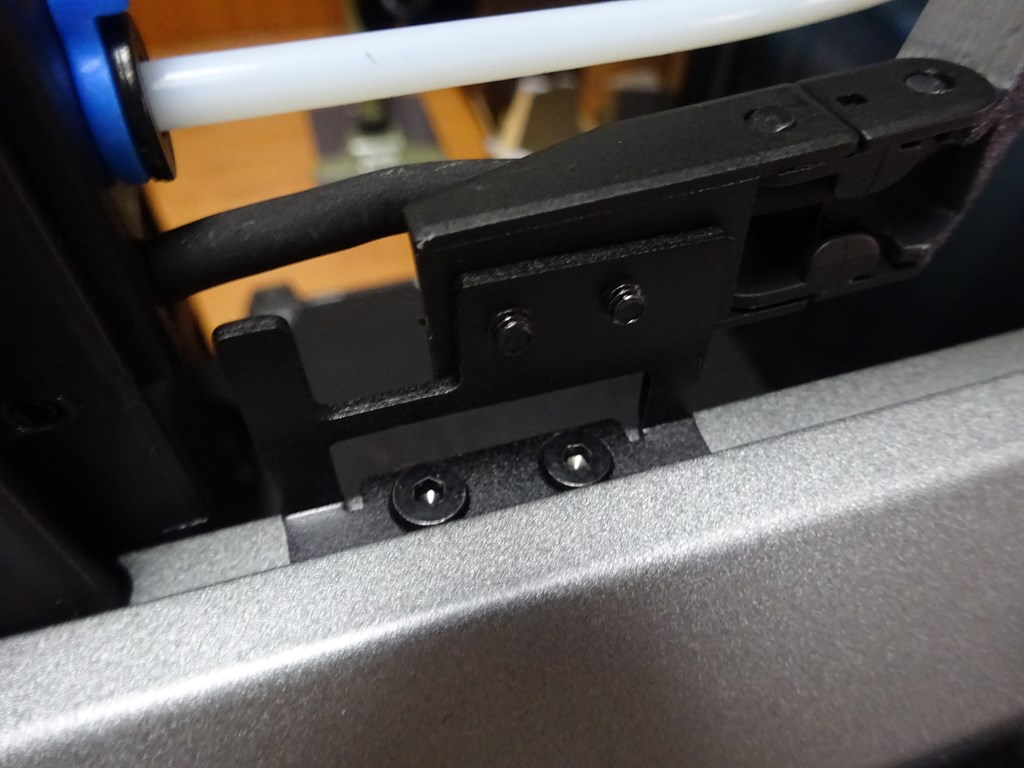

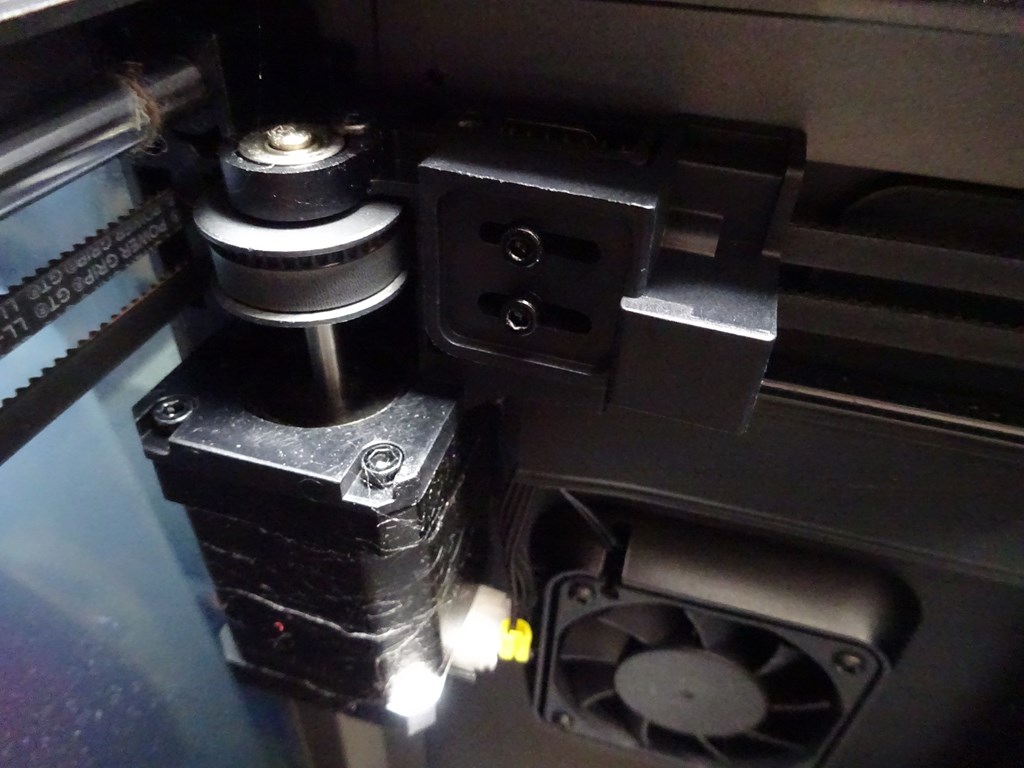

それ以外は特にわからないところはなく、交換する部品をどんどん交換していく…





Creality K1は色々と改良してるので、自身の改良に合わせてキットを取り付けていく。

付属のUSBメモリでファームのアップデートとセルフチェックも無事完了!

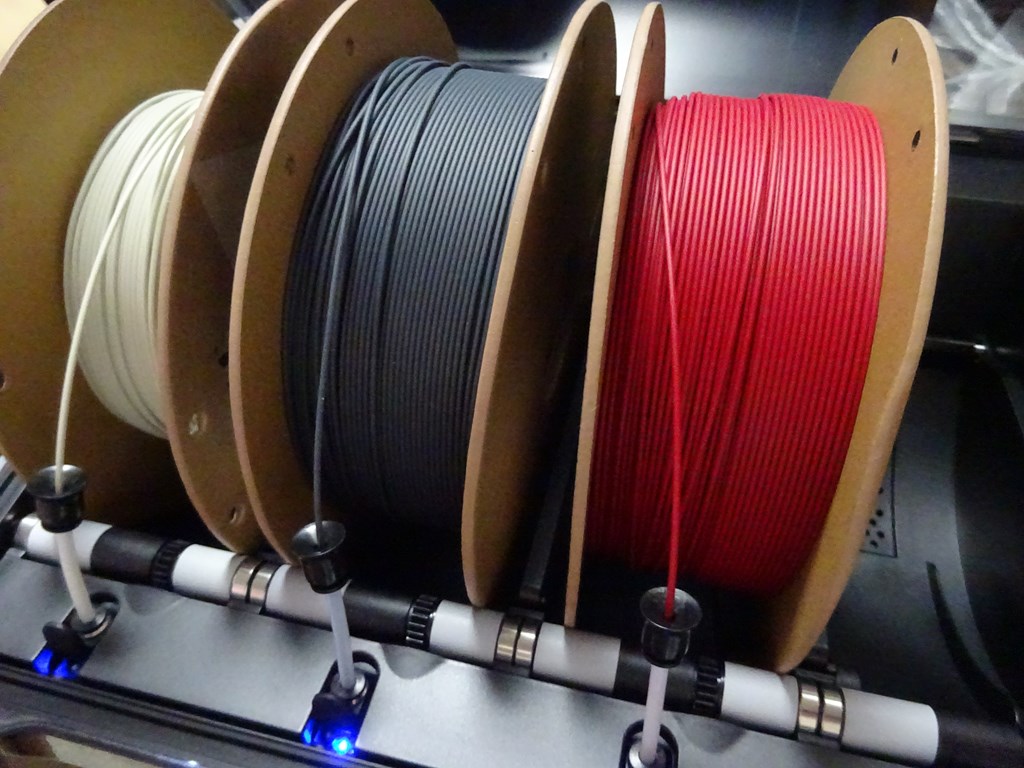

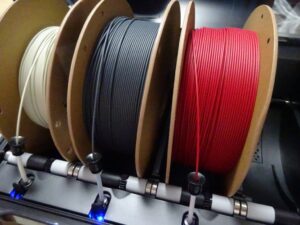

CFSにフィラメントを入れて、初期設定を全部終わらせる…

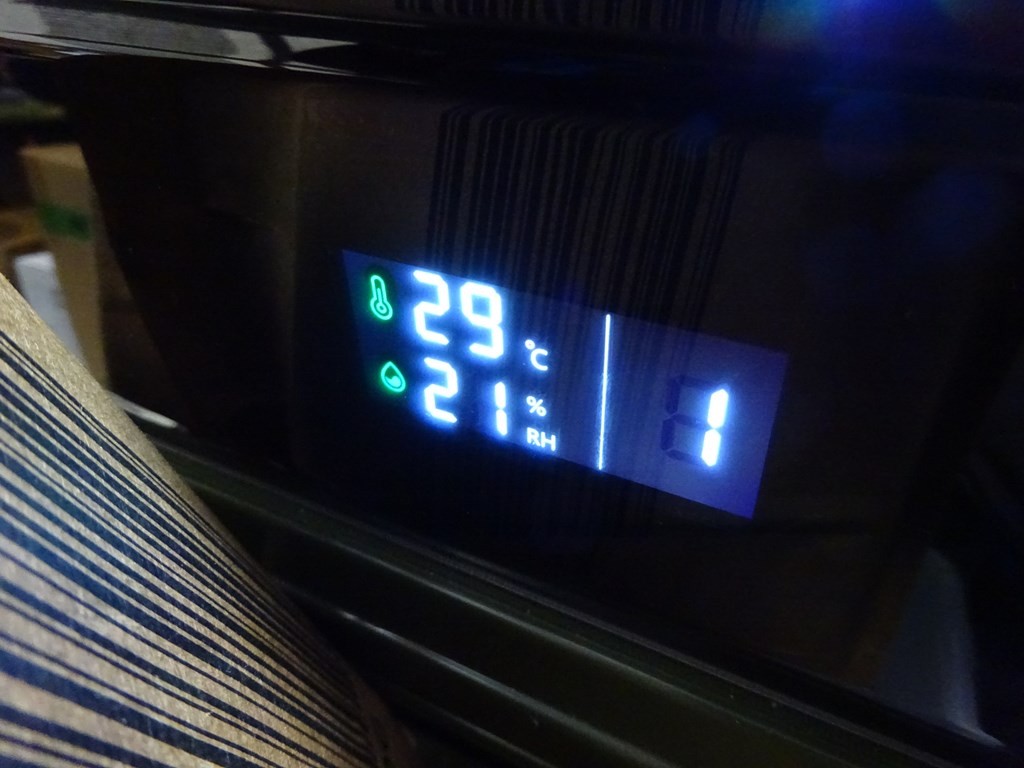

CFS内の温度と湿度が表示されてて、フィラメントをいれたら自動で吸い込んでいった…

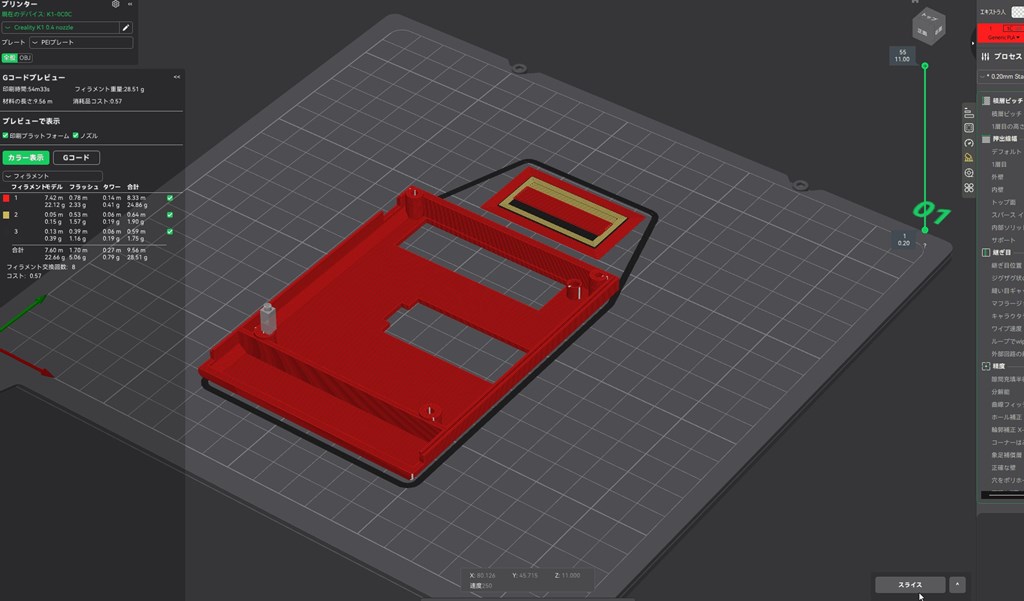

Creality Print 6.1でCFSも認識できてた。

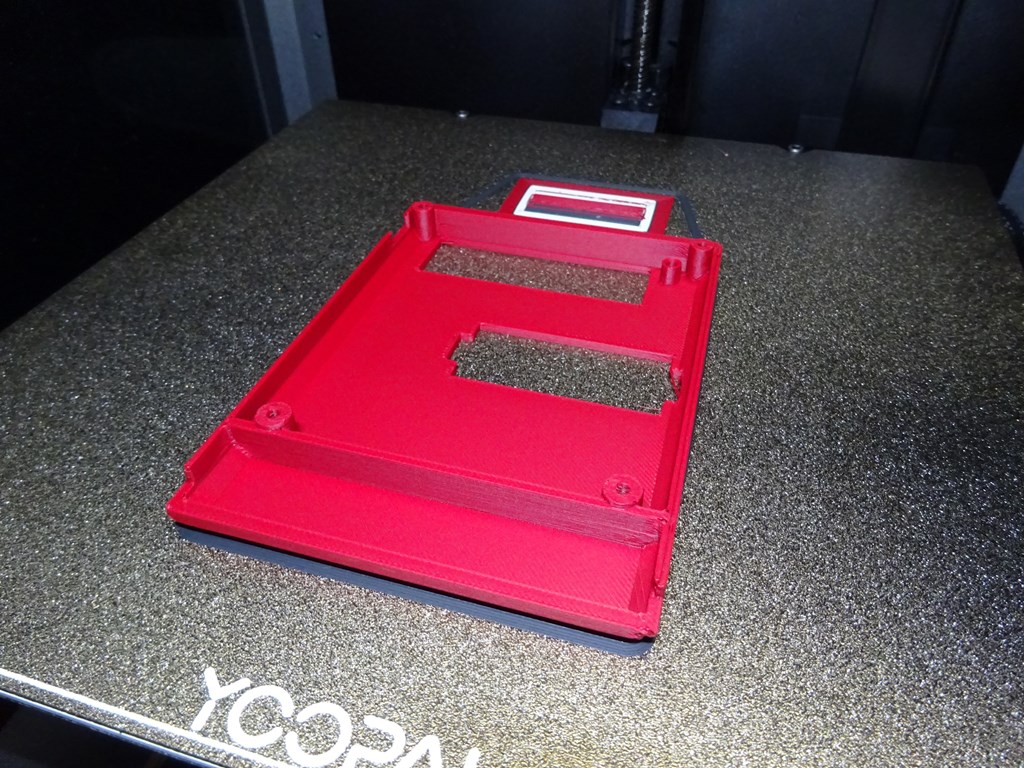

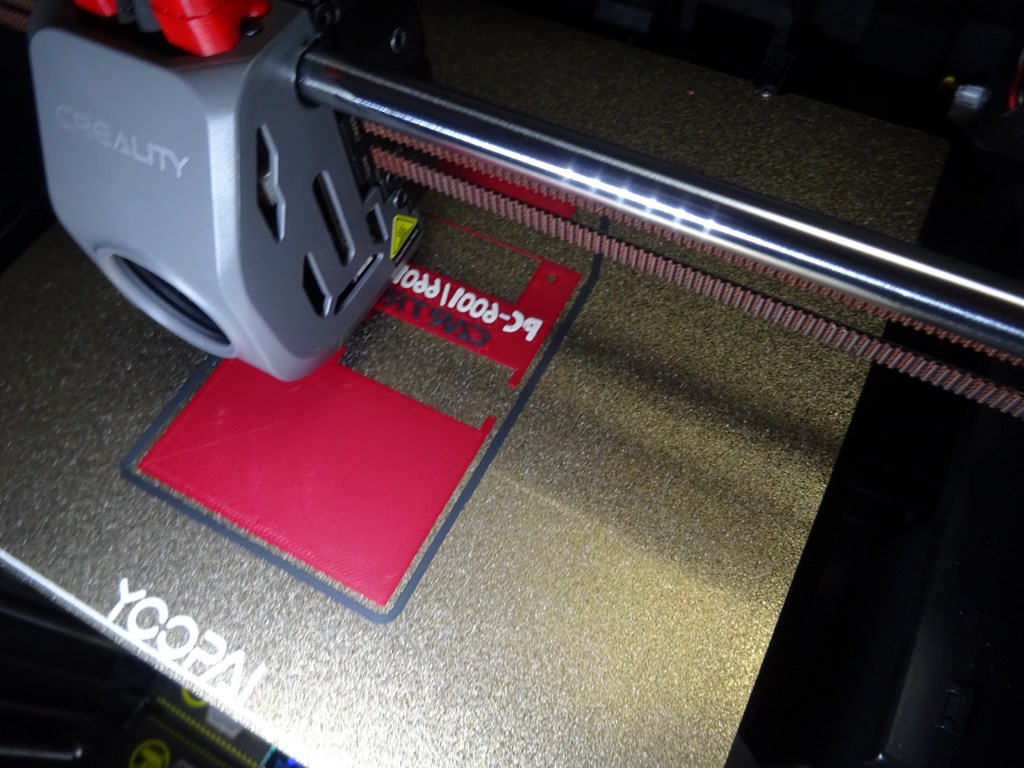

さっそく戦士のカートリッジケースを多色印刷してみる。





CFSのフィラメント切替とか全部自動ですごいなぁ…

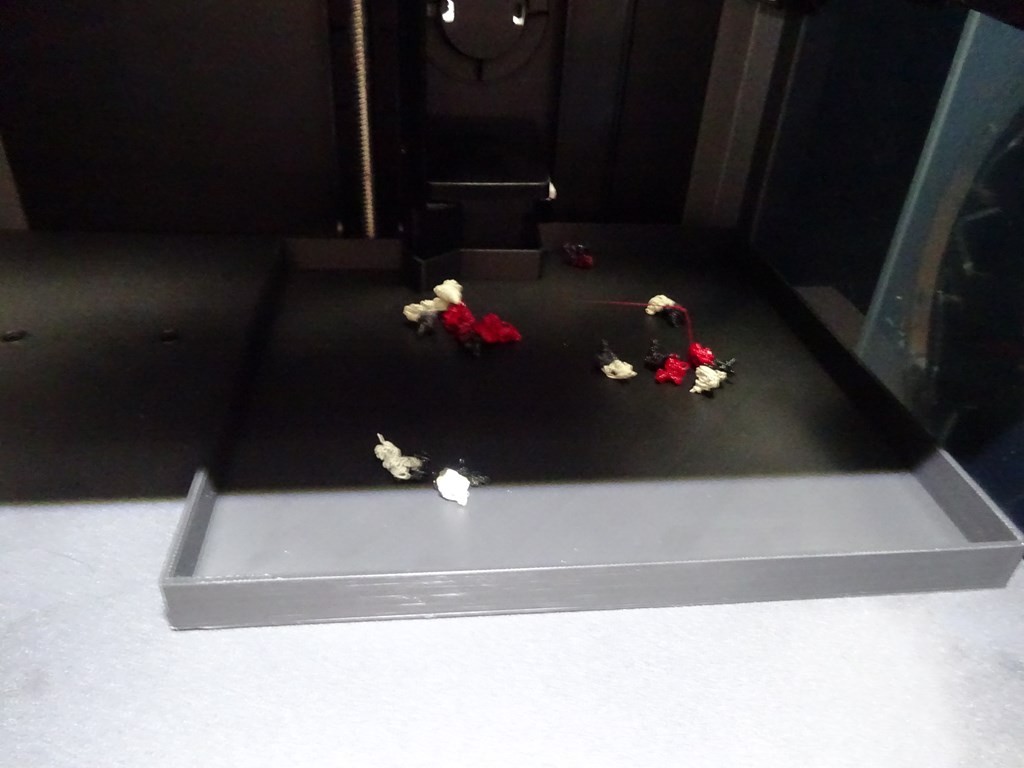

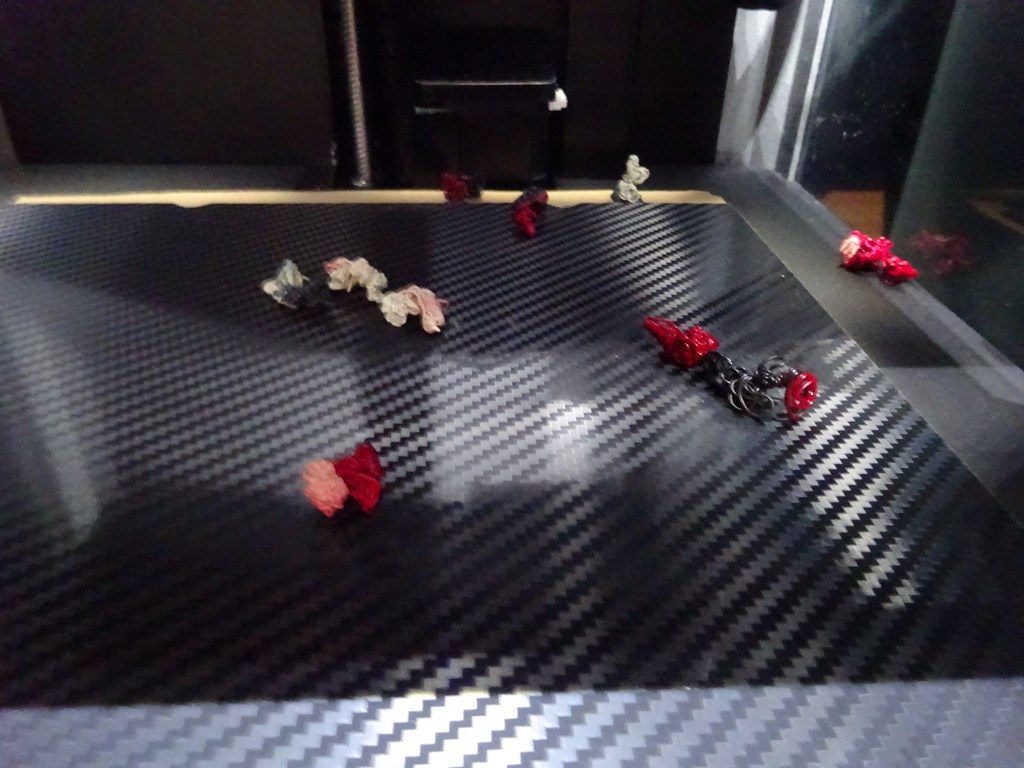

ゴミは全部下にまき散らす仕様だ…

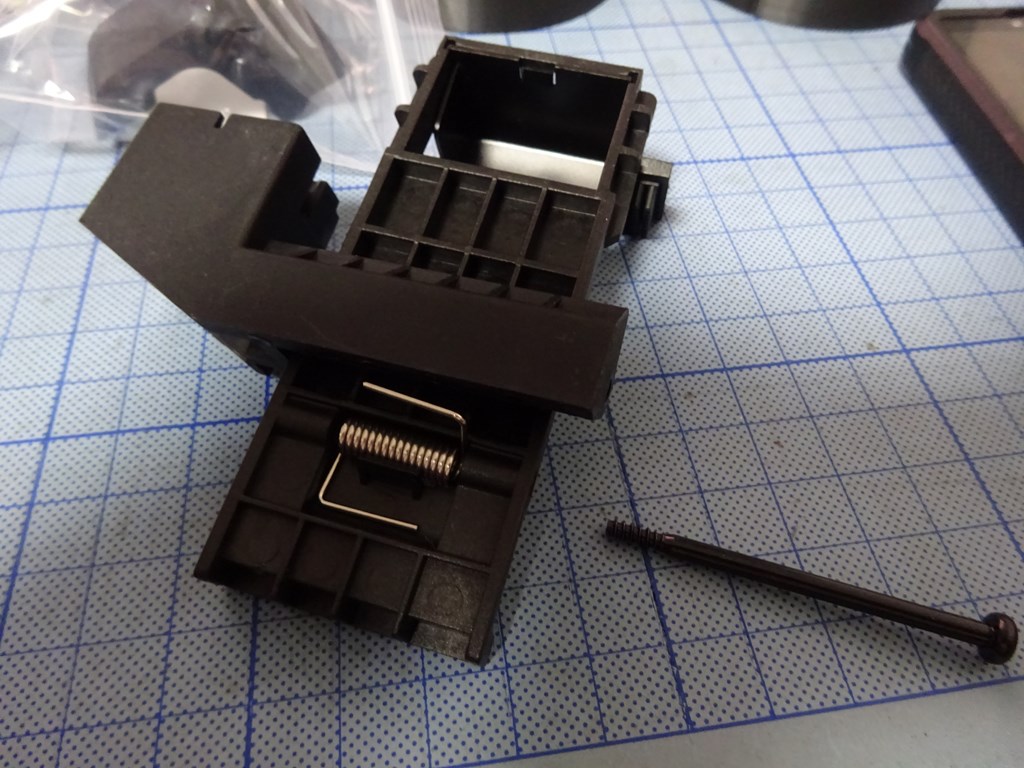

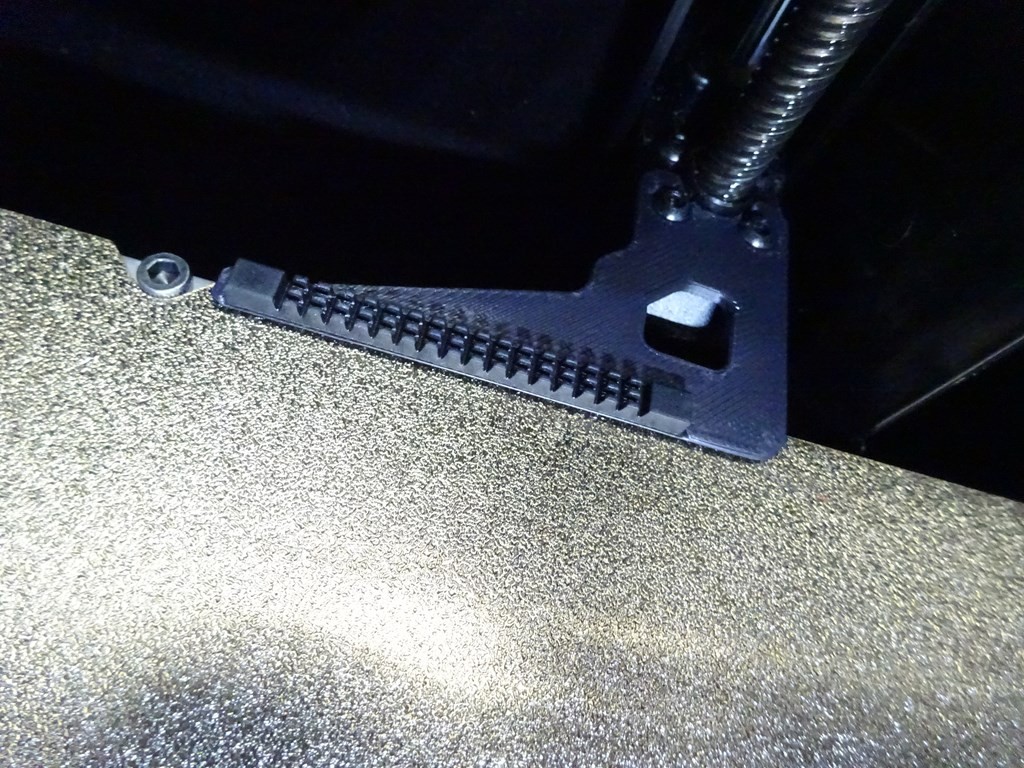

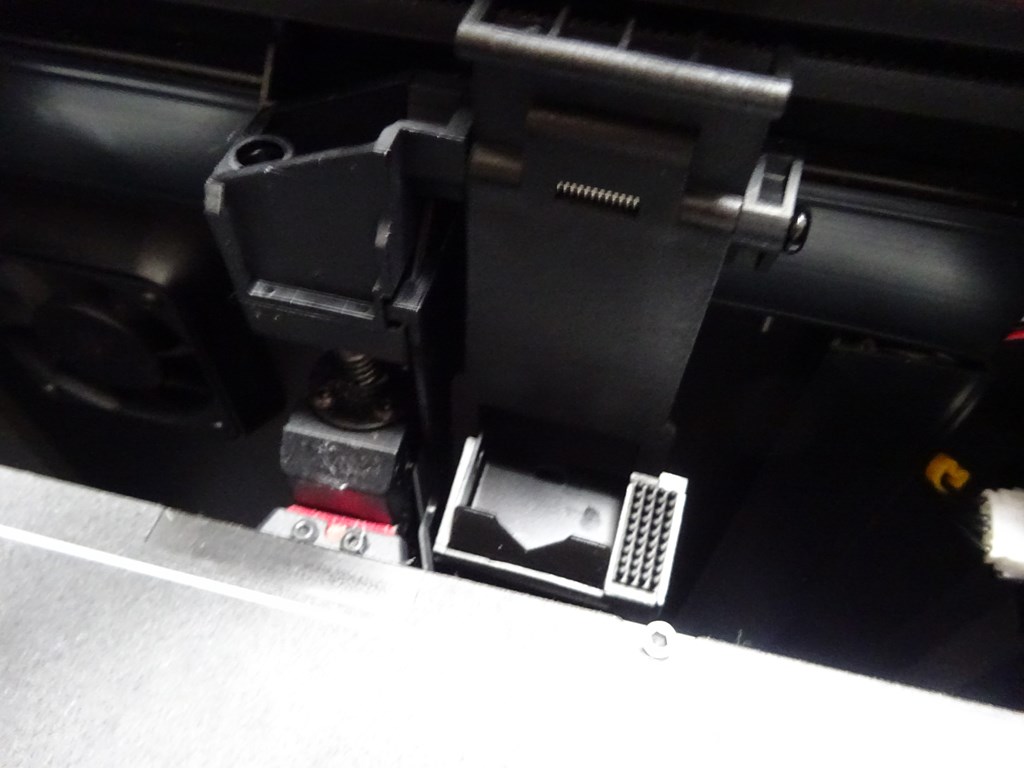

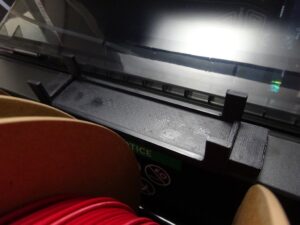

後にノズルクリーナーのガイドとゴミ入れも印刷しておきましたよと。

PLAで印刷すると庫内の熱とかで変形してしまうので、ASAとかPETGなどで印刷した。

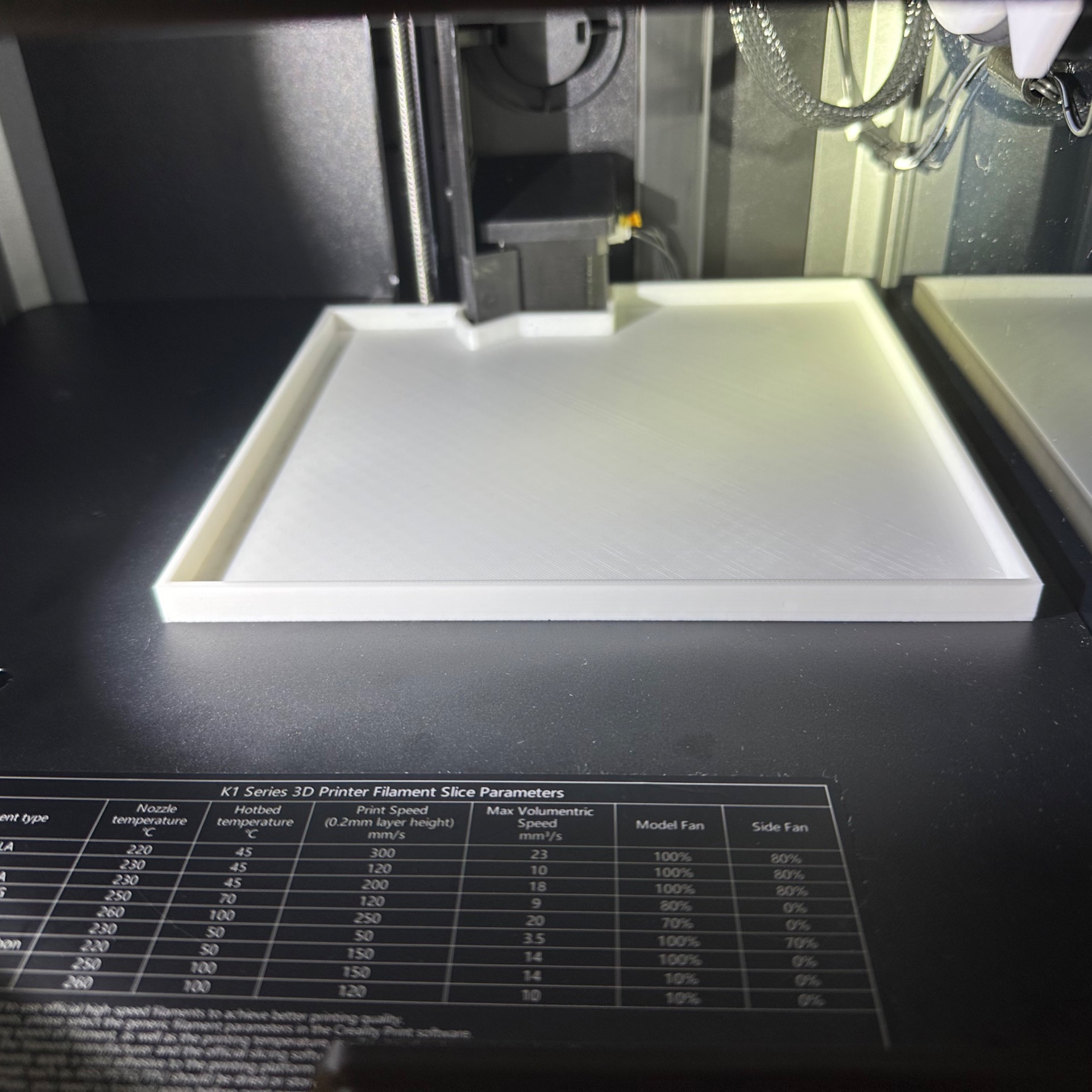

ゴミ入れのデータはこちらから

3D Printer Files | 3MF File | K1-K1C-CFS Base Pan Tray | Creality Cloud
Design ConceptThe base pan tray is designed to provide a sturdy and stable surface for a 3D printer or other machinery, ...

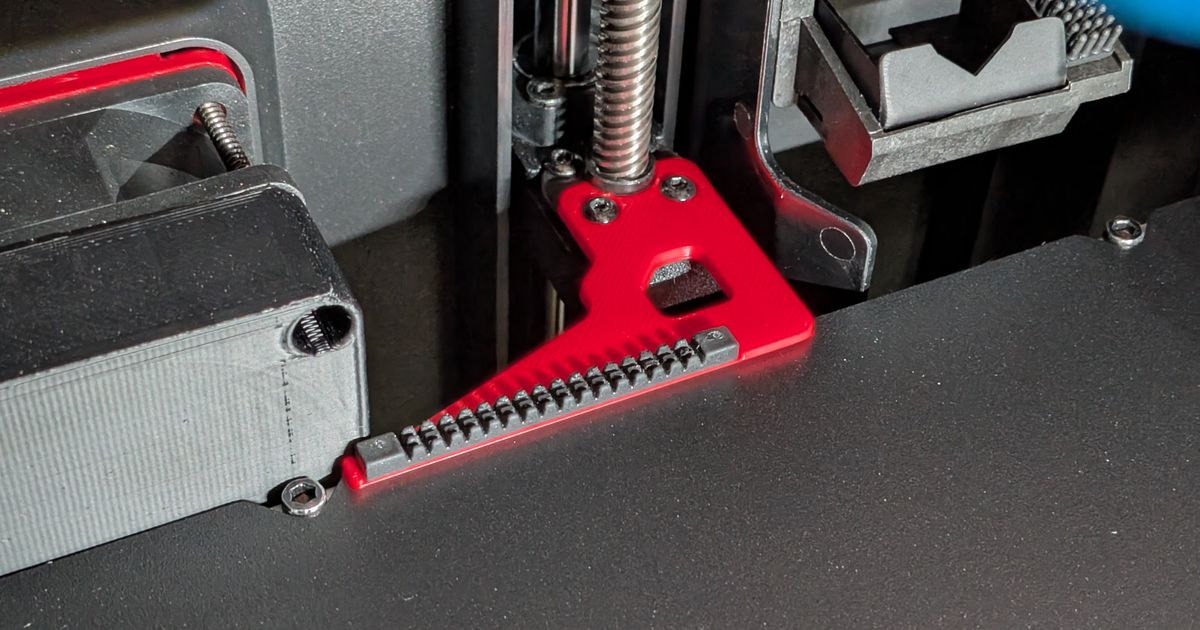

ノズルクリーナーガイドのデータはこちらから

K1/K1C/K1 SE Napkin Strip Saver for use with CFS Upgrade Kit – Nozzle Cleaner Mod by C3D Garage | Download free STL model | Printables.com
Easily swap bed plates on K1/K1C/K1 SE printers with the CFS upgrade kit installed – only 1 nozzle brush required | Down...

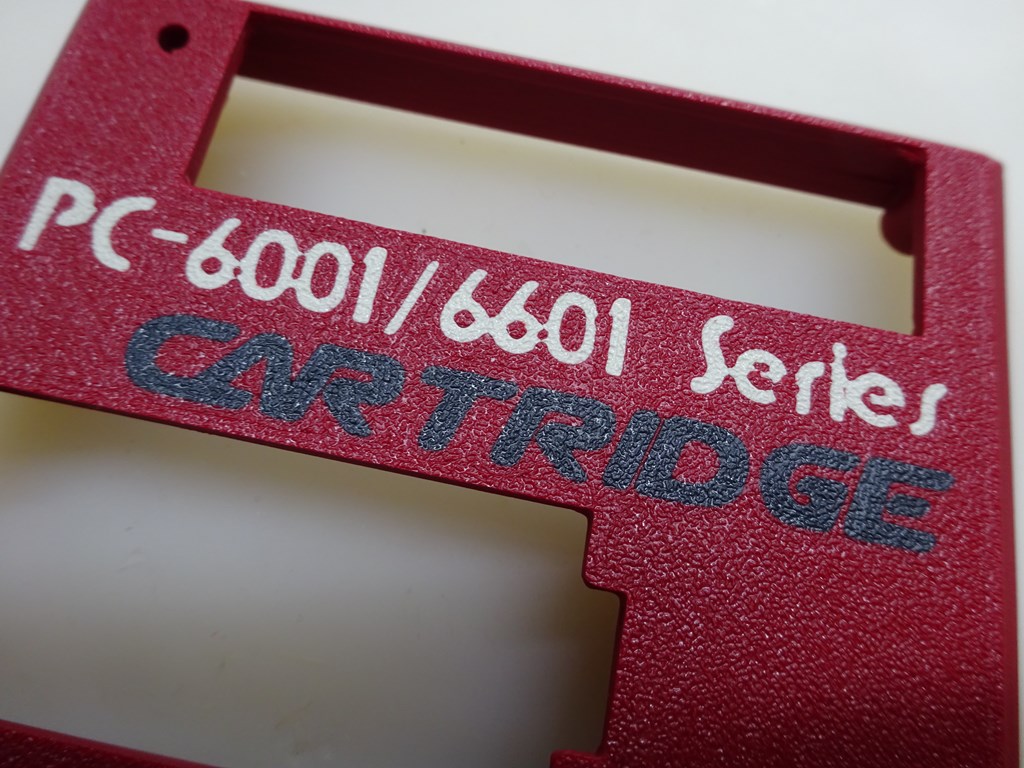

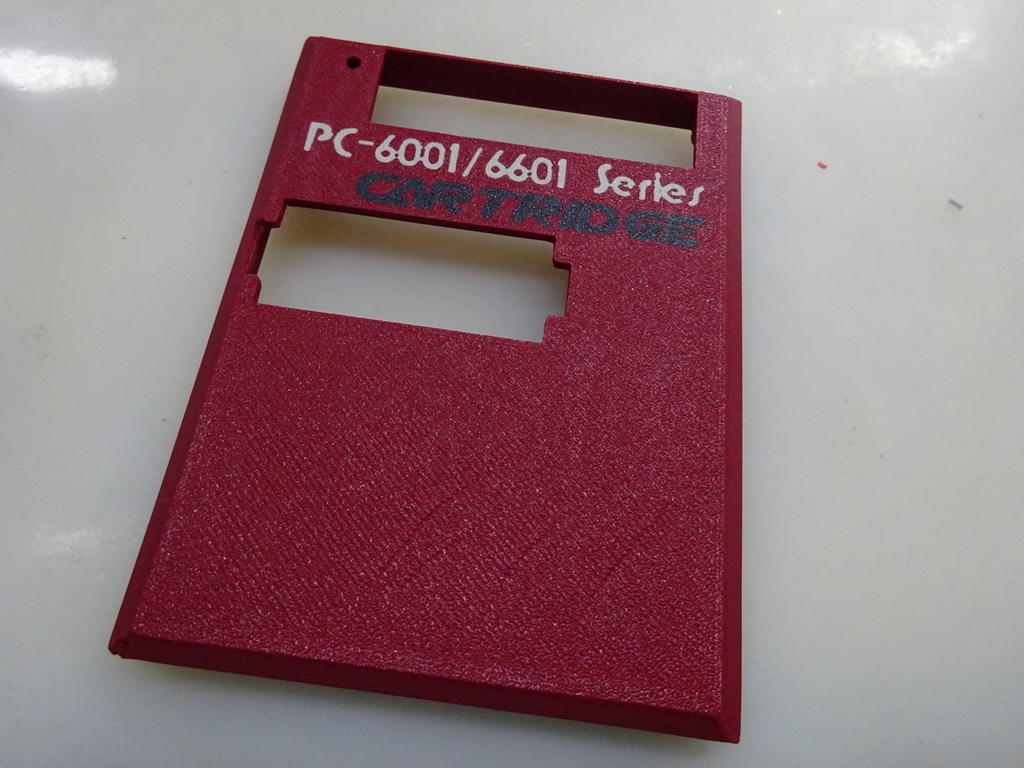

「戦士のカートリッジケース」がいい感じに印刷できました!



Creality CFSには乾燥剤を入れるところがあるけれど…

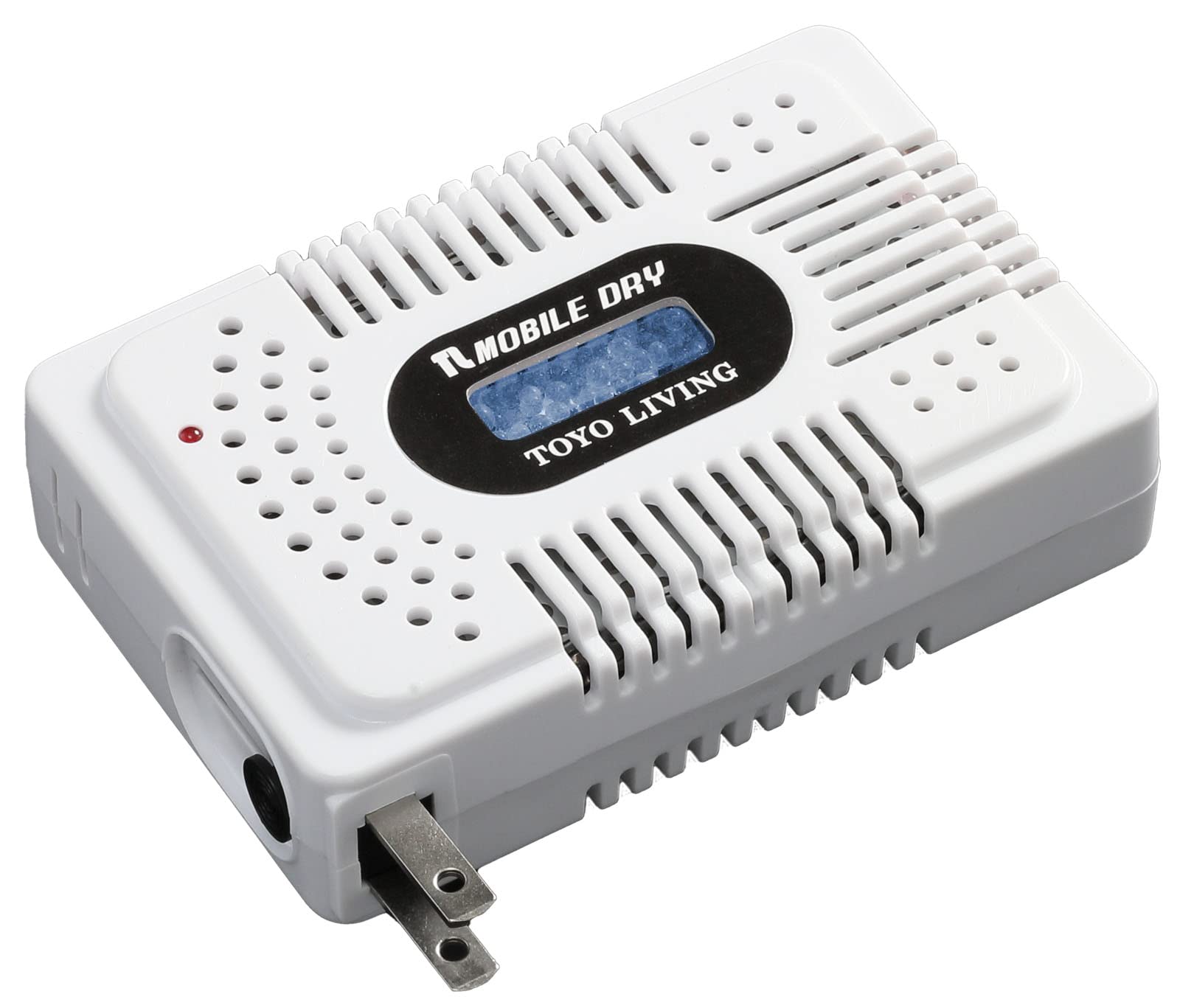

いつも使ってる「東洋リビング 【モバイルドライ】 MD-3」を使いたい!

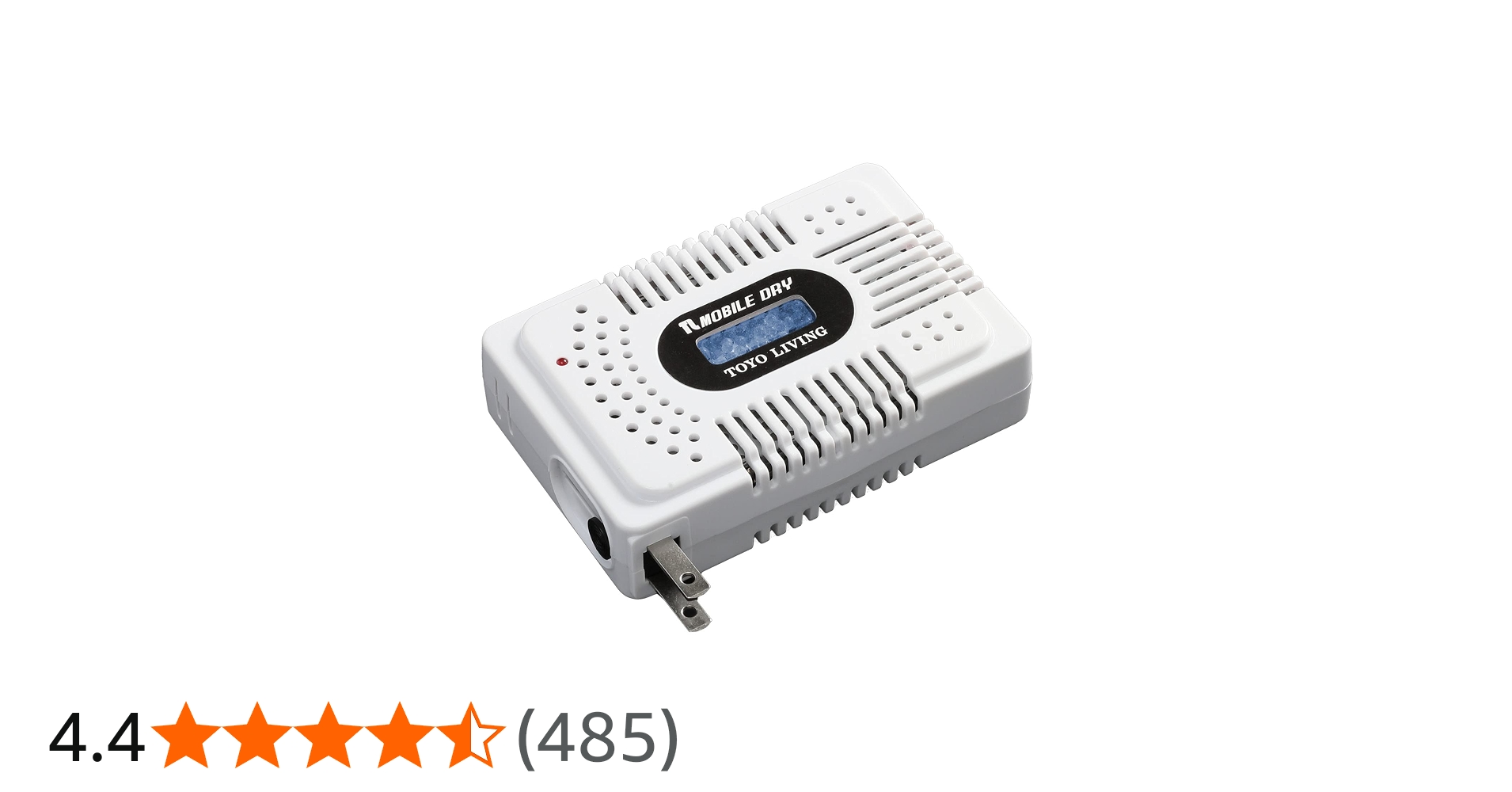

Amazon.co.jp: 東洋リビング 【モバイルドライ】 MD-3 ホワイト : 家電&カメラ
Amazon.co.jp: 東洋リビング 【モバイルドライ】 MD-3 ホワイト : 家電&カメラ

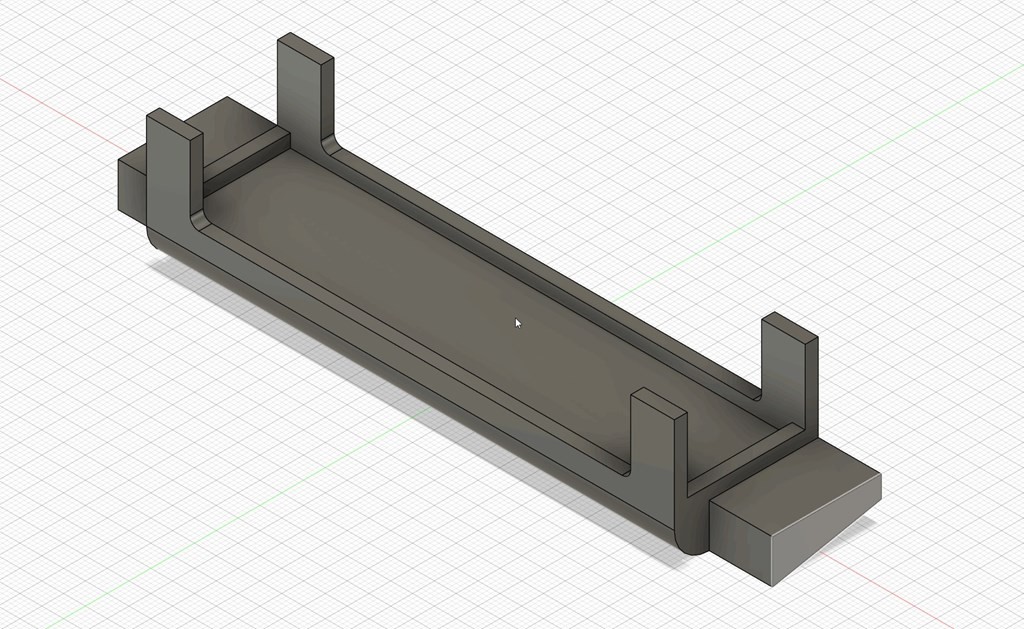

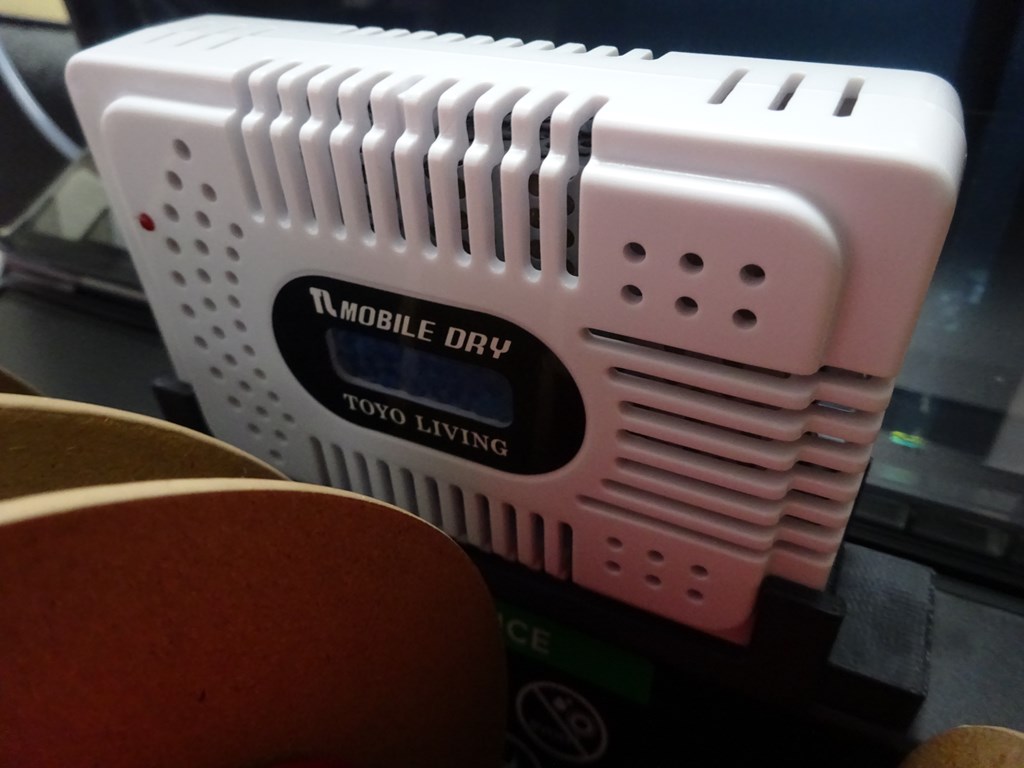

ってことで…設置できるように固定台を作成しました!

3Dデータを置いておきますのでご自由にお使いください。

CFSシリカゲル固定[MD-3]





これでばっちり活用できますよ。
