今まで頒布していた「赤白ファミコン用 NESRGB AVマルチ基板 Rev.0.5」 に USB給電対応 とその他の機能を追加して基板を作り直しました。
赤白ファミコンをNESRGBやRGB2C02Nに限らずRGB化する際のRF基板の代替えに利用できます。
RGB2C02N【FC用PPU RP2C02互換品】
![]()
RGB2C02N Rev.3.2【FC用PPU RP2C02互換品】 | 同人ハード（キット）,BAKUTEN工房 | | 家電のケンちゃん（@kadenken）
「家電のケンちゃん（@kadenken）」で取り扱う商品「RGB2C02N Rev.3.2【FC用PPU RP2C02互換品】」の紹介・購入ページ
RGB2C02N【FC用PPU RP2C02互換品】
RGB2C02Nはファミコンに搭載されているRP2C02の互換品です。本体基板のPPUをRGB2C02Nと置き換えてRGB出力ファミコン化してしまう素敵なデバイスです。
NESRGB
![]()
NESRGB 4.0 for Adapterboard(AV/TwinFC) | 同人ハード（キット）,海外 | | 家電のケンちゃん（@kadenken）
「家電のケンちゃん（@kadenken）」で取り扱う商品「NESRGB 4.0 for Adapterboard(AV/TwinFC)」の紹介・購入ページ
![]()
etim.net.au NESRGB - Video upgrade kit for NES/Famicom
■旧バージョン「赤白ファミコン用 NESRGB AVマルチ基板 Rev.0.5」
※こちらの旧バージョンは頒布を終了しています。
赤白ファミコン用 NESRGB AVマルチ基板 Rev.0.5
現在は「赤白ファミコン用 NESRGB AVマルチ基板 Rev.0.5」 に USB給電対応 とその他の機能を追加した「FCRGB基板【AVマルチ出力】」を頒布しています。赤白ファミコンをNESRGB化に限らずRGB化する際のRF基板の代替...
※完成イメージ
記事中に不明な部分があれば上記の旧作 過去記事も参考にしてください。
■旧作からの追加機能
1：マルチコネクタとVGAコネクタに交換可能（VGA出力のRGB2C02Nに対応）
※VGAコネクタの場合は音声をステレオプラグで出力
2：NESRGBのパレットを1Pコントローラーで切替（norixさん作）
※RGB2C02Nのパレット/SPEX切替にも対応
※旧版にあったパレット切替スイッチを似非ステレオ切替スイッチに変更
※VGAコネクタの場合は音声出力端子に変更可能
3：USB給電対応
※ACアダプタとUSB給電のどちらかを選択可能
※USB給電仕様で画面にチラつきが出たり、何か不具合が発生する場合はUSBケーブルやUSBアダプタを交換してみてください。安価なUSBケーブルだと電圧降下が大きく動作不良の原因となります。
■ACアダプタ仕様の場合は「ACアダプタ化キット」をご利用ください
FCRGB/FCAV基板専用 ACアダプタ化キット
今まで同梱していた「ACアダプタ化キット」ですが、半導体不足などもあり安定供給できないためオプション頒布となりました。現在頒布中の「FCAV基板」「FCRGB基板」に利用できます。
旧FCAV基板をお持ちで「USB給電仕様」にしてる方は部品が余ってると思いますのでそのまま流用可能です。
赤白ファミコン用 FCAV基板【ビデオ出力化】
この基板ではビデオ出力はRCA端子、音声はステレオプラグで取り出します。
スイッチは疑似ステレオのON/OFFで本体の加工は必要ありません。
電源はACアダプタ以外にもUSB給電仕様にも変更可能です。
FCRGB基板で悪魔城伝説の音声をSTEREO/MONOと切り替えてパソコンで録音しました。
※再生環境によって聞こえ方も様々だと思いますので、自身の環境に合わせてお選びください。
■悪魔城伝説 似非ステレオ
■悪魔城伝説 モノラル
「赤白FC用 FCRGB基板」は 家電のケンちゃん で 委託販売中です。
売り切れの場合は「再入荷のお知らせを受け取る」の登録をよろしくお願いします！
![]()
赤白FC用 FCRGB基板【AVマルチ出力】(キット) | 同人ハード（キット）,BAKUTEN工房 | | 家電のケンちゃん（@kadenken）
「家電のケンちゃん（@kadenken）」で取り扱う商品「赤白FC用 FCRGB基板【AVマルチ出力】(キット)」の紹介・購入ページ
■FCRGB基板 頒布内容
■赤白FC用 FCRGB基板【AVマルチ出力】(キット)
1：赤白FC用 FCRGB基板 [Rev5.0] x 1
2：AVマルチ端子組立基板 [金メッキ仕様] x 1
3：部品一式（※AVマルチコネクタ、VGAコネクタは付属しません）
4：USB給電用カバー[3Dプリント製]（※Rev 5.0から付属します）
※表面実装の細かい部品が入っていますので開封時に無くさない様にご注意ください。
※各配線用のケーブルは別途ご用意ください。
※この基板だけではRGB化は出来ません（ファミコン本体のRGB改造が別途必要です）
部品付属は「USB給電仕様」のみとなりますので予めご了承ください。
AVマルチコネクタはスーパーファミコン等ジャンク品や3Dプリントから利用してください。
赤白ファミコン用 AVマルチ端子（MULTI OUT）
現在頒布中の「赤白ファミコン用 FCRGB【AVマルチ出力】」この基板で使用しているマルチ端子はスーパーファミコンのマルチ端子を取り外して流用するのですが、取り外しも本体の入手もあまり容易ではありません。どなたか3Dプリンタで作ってくれない...
家電のケンちゃんでも販売されています。
![]()
AVマルチコネクタ（3Dプリント品） | 電子部品（パーツ）,その他 | | 家電のケンちゃん（@kadenken）
「家電のケンちゃん（@kadenken）」で取り扱う商品「AVマルチコネクタ（3Dプリント品）」の紹介・購入ページ
VGAコネクタはマルツなどで購入出来ます（コネクタサイズにご注意ください）
![]()
VGA用基板ソケット 3列15ピン DJ-VGA14.5 GB製｜電子部品・半導体通販のマルツ
【DJ-VGA14.5】 VGA用基板ソケット 3列15ピン 119.00円 在庫数:101個 納期：明日出荷在庫品 GB製|16:00までのご注文を翌日お届け、3,000円以上購入で送料無料。コネクタの形態ミニD-SUB メスピン数15ピ...
RGB2C02Nの取付にはRGB2C02N用 赤白FC取付基板をどうぞ。
RGB2C02N専用【赤白FC取付基板】
RGB2C02Nを赤白ファミコンに実装するための専用基板です。部品面用とハンダ面用の2種類があります。
赤白FC用 NESRGBtoFC ConversionBoard Re もオススメです。
赤白ファミコン用 NESRGBtoFC ConversionBoard Re
NESRGB4.0がリリースされましたので、それに合わせ新しくNESRGB変換基板を作り直しました。この基板で取り付ければ赤白ファミコンのイジェクトレバーがそのまま使用できます。
■FCRGB基板 キット部品内容（部品対応表）
U1 : OKI-78SR-5（付属しません）
U2 : NE5532
U3 : ICソケット(8pin) と attiny13A(NESRGB用)
D1 : SDI2100(SDI260)（付属しません）
F1 : ポリスイッチ
R1,R2 : 100Ωx2(101)
R3,R12,R13 : 10kΩx3(01C)
R4 : 20kΩ(203)
R5 : 12kΩ(123)
R6,R8,R9,R10,R11 : 100kΩx5(104)
R7 : 7.5kΩ(85B)
C1,C10,C11,C12 : 10uFx4
C13 : 0.1uF
C2,C5,C6 : 1uFx3
C3 : 1000uF
C4 : 220uF（付属しません）
C7,C8,C9 : 68pFx3
FCRGB基板の組立記事の内容は各項目に分かれていますので、組みたてる順番等は各自作業がやりやすいように行ってください。
■RF基板と電源スイッチの取り外し（前期・後期基板）
取り外した後のRF基板とフラットケーブルは利用しませんので取り外し方はお好みで…
前期基板の場合はハンダ吸い取り線などでハンダを取り除きフラットケーブルと電源ケーブルを取り外してください。
後期基板の場合も同様にハンダ吸い取り線などで取り除き、電源スイッチの配線も取り外してください。
後期の方がパターンが広く熱も逃げやすいので取り外しが大変です。
60W以上のはんだこてでじっくりと温めながら基板を痛めないように外してください。

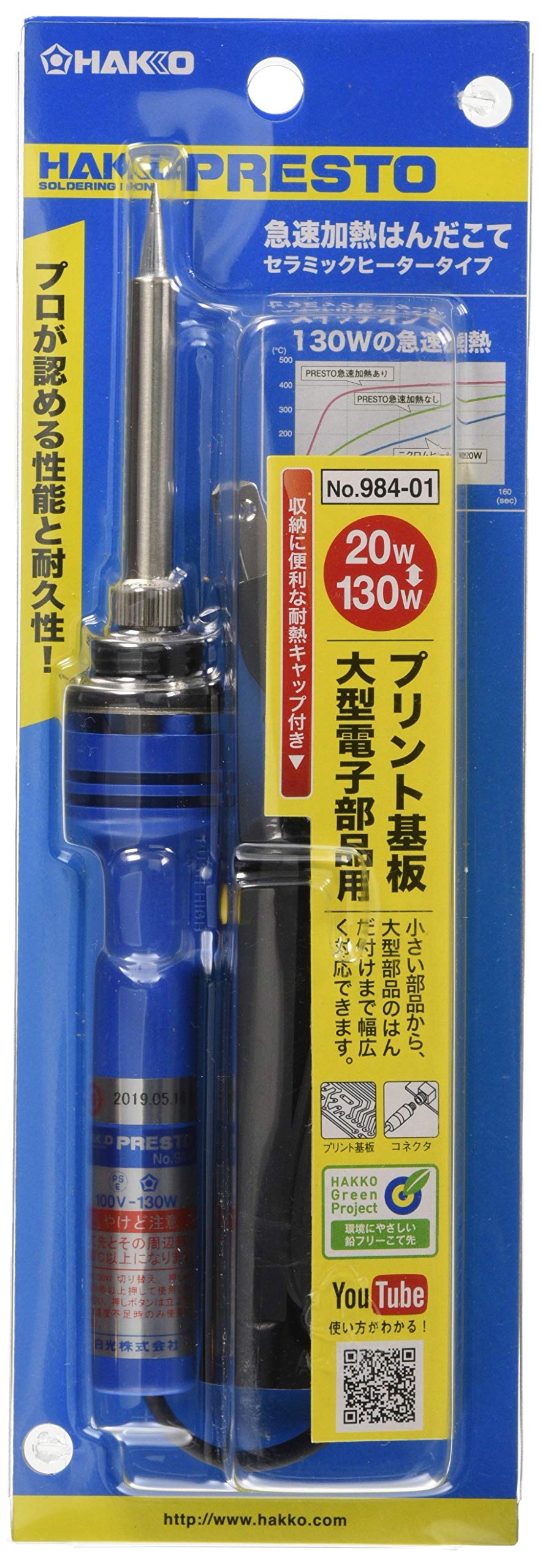

HAKKOのスイッチで急速加熱できるはんだこてもオススメです。

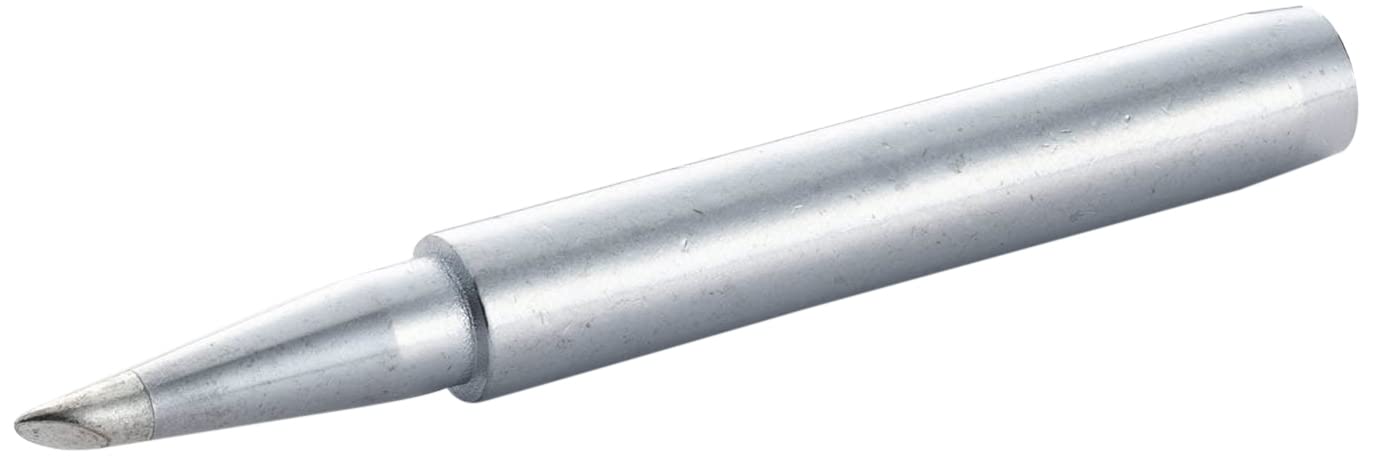

こて先はこちらが使いやすいかなと。
■映像出力のコネクタを選ぶ
FCRGB基板はマルチコネクタ仕様かVGAコネクタ仕様かどちらかを選べます。
通常はマルチコネクタ仕様で良いかと思います。
各自の環境でVGAコネクタに変更したい場合はVGAコネクタ仕様を選択してください。
※H-sync,V-syncの同期分離回路等は別途必要となりますのでご注意ください。
■本体の加工
マルチコネクタやVGAコネクタの場合は本体加工が必要です。
マルチコネクタ部分の本体加工は CH1-CH2 の取り付け穴の左側を基準にして右へ加工します。
黄ばみが多い本体はプラスチックが脆くなっていますので加工は慎重に行いましょう。
実際に基板にコネクタを固定して、合わせながら少しずつ削っていくと綺麗に出来ます。
（加工部分の寸法を記載しておきますが目安としてください 横：22.5mm x 縦：11.5mm）

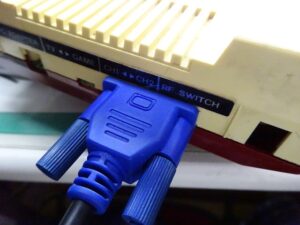

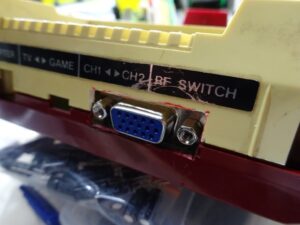

VGAコネクタの場合はこのようになります。
実際にVGA端子の位置を確認しながら本体ケースを画像の様に加工します。
VGA端子用のカバーは3Dプリンター製です（赤白FC用RGB2C02N取付基板に付属します）
VGA端子用のカバーが入るように加工してください（きついサイズだとカバーが破損する場合もありますので余裕ある加工を行うようにご注意ください）
（加工部分の寸法を記載しておきますが目安としてください 横：32.5mm x 縦：7mm）
この部分にVGA端子が当たってしまうので削るなどの加工をお願いします。
■マルチコネクタ仕様にする場合【付属のマルチ端子基板の組み立て】
※付属するマルチ端子基板は Rev 5.0から [金メッキ仕様] に変更していきます。
マルチ端子本体はスーパーファミコン実機や3Dプリンター、DMM.make等を利用して各自準備してください。
赤白ファミコン用 AVマルチ端子（MULTI OUT）
現在頒布中の「赤白ファミコン用 FCRGB【AVマルチ出力】」この基板で使用しているマルチ端子はスーパーファミコンのマルチ端子を取り外して流用するのですが、取り外しも本体の入手もあまり容易ではありません。どなたか3Dプリンタで作ってくれない...
家電のケンちゃんでも販売されています。
![]()
AVマルチコネクタ（3Dプリント品） | 電子部品（パーツ）,その他 | | 家電のケンちゃん（@kadenken）
「家電のケンちゃん（@kadenken）」で取り扱う商品「AVマルチコネクタ（3Dプリント品）」の紹介・購入ページ
組みたてる前に必ず基板をマルチコネクタへ挿しこんでみて問題ないか確認します。
※基板製造によってはサイズが大きい場合があります。
抜き挿しがキツい場合はヤスリで基板の側面を削って調整してください。
付属の基板とピンヘッダをハンダ付けしてマルチ端子にネジ止めします。
ピンヘッダを逆に付けないようにご注意ください（TOPと書かれてるのが上です）
ネジ頭がうまくおさまるようにマルチ端子を若干削る必要があります。
組みたてたらFCRGB基板にハンダ付けします。
本体固定時に邪魔になる部分はカットしておきます。
マルチ端子を取り付けた場合は似非ステレオ切替スイッチを取り付けます。
似非ステレオはこのスイッチで切り替えるので裏側の切替スイッチは取り付けなくてOKです。
ステレオミニジャックで音声を取り出したい場合は「■VGAコネクタ仕様にする場合」を確認してください。
■VGAコネクタ仕様にする場合【音声はステレオミニジャックで取り出し】
VGAコネクタを取り付ける場合は付属のVGA基板(VGAPCB)を利用します。
VGAコネクタを取り付けた場合は V-Sync 、H-Sync を配線する必要がありますので、その際は同期分離回路などを別途準備してください。（VGA出力のRGB2C02Nに対応）
VGAコネクタは付属していませんのでマルツなどで購入出来ます（コネクタサイズにご注意ください）
![]()
VGA用基板ソケット 3列15ピン DJ-VGA14.5 GB製｜電子部品・半導体通販のマルツ
【DJ-VGA14.5】 VGA用基板ソケット 3列15ピン 119.00円 在庫数:101個 納期：明日出荷在庫品 GB製|16:00までのご注文を翌日お届け、3,000円以上購入で送料無料。コネクタの形態ミニD-SUB メスピン数15ピ...
VGAコネクタをFCRGB基板に取り付けます。
VGA基板を向きを間違えない様に（TOPが上）取り付けてピンヘッダを合わせます。
まずは位置がずれないようにVGA基板とピンヘッダをハンダづけして最後にVGAコネクタをハンダ付け。
ピンヘッダの黒い部分を撤去した後にさらにハンダ付けします。
ハンダこてで温めすぎるとピンヘッダが取れる可能性もあるので、ピンヘッダを何かで固定するなどして動かないように注意してください。
VGA端子を取り付けた場合はステレオミニジャックで音声を出力します。
まずはステレオミニジャックは高さ位置調整のために小基板を追加します。
小基板にステレオミニジャックを取付ます（TOPの印字が上になります）
※この時点ではまだハンダ付けはしないでください
次にFCRGB基板にピン位置をあわせて小基板とFCRGB基板を固定しハンダ付けします。
しっかりとハンダを奥まで流し込んで小基板を固定してください。
可能であれば部品面側もハンダ付けしておいてください。
確認のためにちゃんとつながっているかテスターで導通チェックをオススメします。
ハンダ付けの後にホットボンド等でさらに固定するのもよいかと思います。
裏側には似非ステレオの切替スイッチを取り付けます。
ファミコン本体の下側に穴を空けてスイッチを切り替えるようにする、疑似ステレオで固定する、スイッチを他の場所へ移設するなど…自由に加工してください。
■赤白ファミコン用 FCRGB基板の組み立て
まずは似非ステレオ回路に上記部品対応表を参考に部品を実装していきます。
基板のシルク印刷が見にくい場合がありますのでこちらも参考にどうぞ。
電解コンデンサ、ICなどは向きがありますので間違えないようにご注意ください。
■NESRGBパレット切替【1Pコントローラーでパレット切替が可能です】
ICソケット(8pin)とC13に0.1uFをハンダ付けして、attiny13AをICソケットに挿しこみます。
※attiny13AにはNESRGB用のHEXデータを書き込み済みです。
パレット切替はコントローラー入力が可能な状態の時に…
SELECT と Bボタン を押しながら 上
で上を押していくと3種類のパレットの切り替えが可能です。
追加で必要な場合は attiny13A は秋月で購入可能です。
■RGB2C02N にも対応しています
RGB2C02N付属の attiny13A をICソケットに取り付けてください。
パレット切替はコントローラー入力が可能な状態の時に…
SELECT と Bボタン を押しながら 上
で上を押していくと4種類のパレットの切り替えが可能です。
SELECT と Aボタン を押しながら 下
で下を押していくと SPEXモード のON/OFF切り替えが可能です。
拡張コネクタからのコントローラー操作やLEDインジケーターには未対応です。
上記機能を利用する場合はRGB2C02N付属のコントローラー基板を使用してください。
■USB給電仕様にする場合
※USB仕様の場合はニンテンドーUSB ACアダプタ(5v 1A以上)等が利用できます。

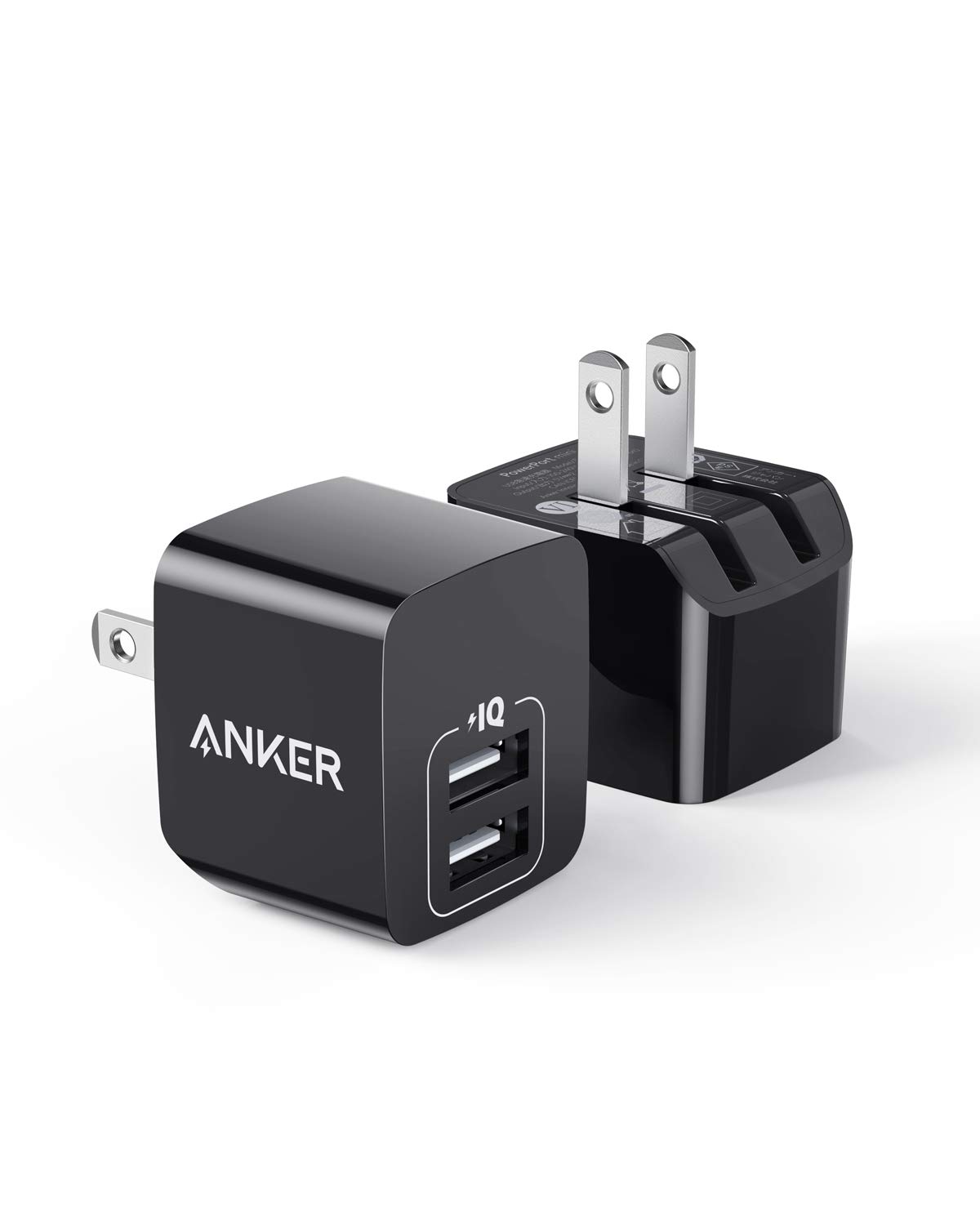

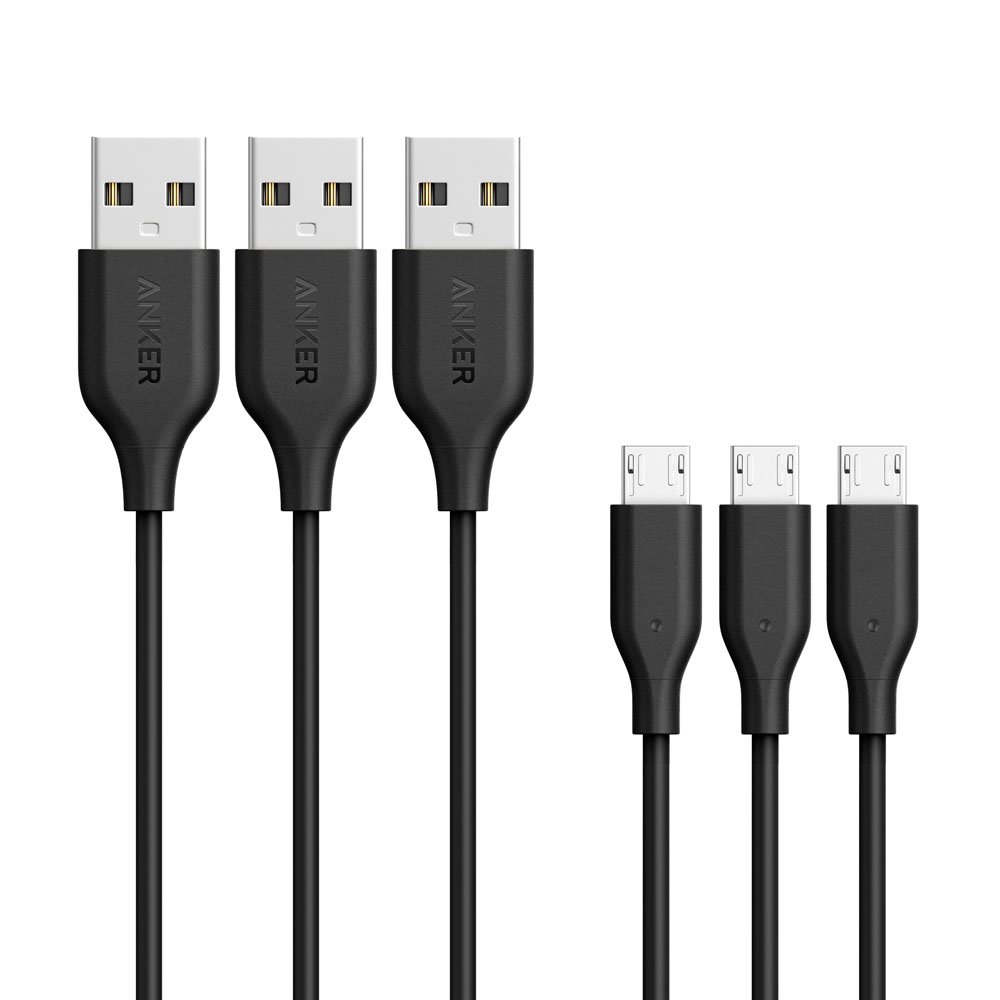

私はこちらのUSB充電器とUSBケーブルを使用しています。
![]()
Amazon | 【2個セット】Anker PowerPort mini（USB充電器 12W 2ポート）【PSE技術基準適合/折りたたみ式プラグ/PowerIQ/超コンパクトサイズ 】iPhone iPad Android各種対応 ブラック | Anker | AC式充電器
【2個セット】Anker PowerPort mini（USB充電器 12W 2ポート）【PSE技術基準適合/折りたたみ式プラグ/PowerIQ/超コンパクトサイズ 】iPhone iPad Android各種対応 ブラックがAC式充電器ス...
※USB給電仕様で画面にチラつきが出たり、何か不具合が発生する場合はUSBケーブルやUSBアダプタを交換してみてください。安価なUSBケーブルだと電圧降下が大きく動作不良の原因となります。
USB端子に使用する部品は付属されている以下の部品。
電源用マイクロＵＳＢコネクタＤＩＰ化キットを組み立てたらFCRGB基板にハンダ付けします。
固定が不安定であればホットボンド等で固定することをオススメします。
DCコネクタの隙間が多いので黒いプラ板などで隠すといいかもです。
※2024.9月以降の頒布分（Rev 5.0以降）には3Dプリント製のUSB給電用カバーが付属します。
USB給電用カバーは3Dプリント製です（赤白FC用RGB2C02N取付基板にも付属します）
カバーを取り付ける場合は横の出っ張りをカットしてください。
USB仕様の場合に使用する部品は以下の2点をハンダ付けします（D1,U1,C4 は使用しません）
F1 : RXEF110 x 1 ポリスイッチ
C3 : 1000uF x 1 電解コンデンサ（極性あり）
※部品の中では1000uFの電コンは一番大きい部品なので最後に付けた方が作業がやりやすいです。
※2024.9月以降の頒布品【Rev 5.0】はジャンパ対応となりました。
USB JP の 3箇所 をハンダでジャンパしてください。
※ACアダプタ給電の場合は破損してしまいますので USB JP は絶対にハンダでジャンパしないでください。
※旧バージョンのジャンパ対応はこちらです【Rev 5.0以降には付属していません】
次に配線で U1 を写真のようにジャンパしてハンダ付けします。
次に D1 に付属のDC-USB基板とピンヘッダを組みたててFCRGB基板にハンダ付けします。
※向きがありますので間違いないように注意してください。
※ACアダプタ仕様の場合（ACアダプタ化キットを別途用意してください）
FCRGB/FCAV基板専用 ACアダプタ化キット
今まで同梱していた「ACアダプタ化キット」ですが、半導体不足などもあり安定供給できないためオプション頒布となりました。現在頒布中の「FCAV基板」「FCRGB基板」に利用できます。
ACアダプタ仕様の場合は電源回路すべての部品を上記部品表を参考にハンダ付けします。
ACアダプタはセンターマイナス(-)、センタープラス(+)両対応です。
※規格上DC出力が7v～36vまでのACアダプタが使えますが9～12v程度にしてください。
■電源コネクタ
本体基板に配線する電源コネクタは向きを間違えないように取り付けてください。
■FCRGB基板から本体基板への配線
電源スイッチのケーブルを付属の赤白ケーブルで延長します。
赤白ケーブルの長さはそれぞれの環境で調整してください。
赤白ケーブルをハンダ付けして付属の伸縮チューブで絶縁します。
後期基板のみ電源スイッチを取り外した後は部品の余った足や配線などでジャンパします。
※2024.9月以降の頒布品【Rev 5.0】は電源スイッチ用のコネクタが付属されます。
2ピンコネクタを基板にハンダ付けして、赤白ケーブルのコネクタを挿してください。
※旧バージョン【Rev 4.0】以前の場合はこちらです。
電源スイッチはFCRGB基板の Power SW へハンダ付けします。
■電源コネクタの配線【前期・後期基板】
付属の電源コネクタのケーブルは約8cmです。
実際に本体ケースに固定して扱いやすい長さに各自加工してください。
※ケーブルの色は黄/赤色、白/黒色があります
※電源ケーブル接続イメージ
前期基板は写真を参考にFCRGB基板と本体基板を付属の電源コネクタでハンダ付けします。
後期基板は写真と下記を参考にFCRGB基板と本体基板を付属の電源コネクタでハンダ付けします。
付属の電源コネクタの黄/赤色配線(VCC)は3本ありますので、1本は本体基板の3と4をつなぐように間にハンダ付けしてください。
本体基板 3:VCC in → FCRGB基板 VCC（黄/赤）
本体基板 4:VCC out → FCRGB基板 VCC（黄/赤）
本体基板 GND → FCRGB基板 GND（白/黒）
■似非ステレオ回路への配線【前期・後期基板】
似非ステレオ回路は本体基板からCPUの1ピン、2ピンとエッジコネクタ 45ピン、46ピンを利用します。
パターンカットは本体基板のエッジコネクタの45ピンに入っているパターンを手前でカットします。
※本体基板側のパターンカットと配線箇所（前期・後期基板）
あとはFCRGB基板の 46pin , 45pin , CPU1pin , CPU2pin へそれぞれ配線（GNDは利用しません）
MICは本体基板の2Pコントローラーコネクタ 1ピンから配線します。
MICを音声に出力しない場合はつながなくて大丈夫です。
■NESRGB パレット切替の配線
1Pコントローラーを利用しますので1Pコントローラーの端子から信号を配線します。
信号線を取り出しやすいようにピンヘッダなどを使うといいかもしれません。
CLK , P/S , DATA を本体基板からFCRGB基板へ配線します（VCCとGNDは利用しません）
NESRGBのパレット信号 1 , 2 , 3 をFCRGB基板の 1 , 2 , 3 へ配線します（GNDは利用しません）
これでパレット切替回路への配線は完了です。
■RGB2C02N パレット切替の配線
1Pコントローラーを利用しますので1Pコントローラーの端子から信号を配線します。
信号線を取り出しやすいようにピンヘッダなどを使うといいかもしれません。
CLK , P/S , DATA を本体基板からFCRGB基板へ配線します（VCCとGNDは利用しません）
RGB2C02Nの信号 COL1(1) , COL0(2) , SPEX(3) をFCRGB基板の 1 , 2 , 3 へ配線します
（GNDは利用しません）
これでパレット切替回路への配線は完了です。
拡張コネクタからのコントローラー操作やLEDインジケーターには未対応です。
上記機能を利用する場合はRGB2C02N付属のコントローラー基板を使用してください。
■NESRGB/RGB2C02N からRGB信号の配線
NESRGB/RGB2C02N から必要な信号線をFCRGB基板のコネクタ端子まで配線します。
※VGA端子を取り付ける場合は[VIDEO]には接続しないでください。
| NESRGB |
RGB2C02N(MULTI) |
RGB2C02N(VGA) |
→ |
FCRGB |
| GND |
GND |
GND |
→ |
GND |
| C |
× |
H-SYNC |
→ |
HS/C |
| Y |
× |
V-SYNC |
→ |
VS/Y |
| V |
C-SYNC |
× |
→ |
VIDEO |
| B |
B |
B |
→ |
B |
| G |
G |
G |
→ |
G |
| R |
R |
R |
→ |
R |
※NESRGB/RGB2C02NからのGNDも忘れずFCRGB基板のコネクタ端子へ配線してください。
VGA端子を取り付けた場合は VS/Y は V-Sync 、HS/C は H-Sync を配線することになります。
RGB2C02N 以外のRGB化の場合は同期分離回路などを別途準備してください。
■純正/他社RGBケーブルの同期信号に関して
NESRGBの時も話題になってましたが使ってるRGBケーブルによって同期信号を取ってる箇所が違うという罠があります。純正RGBケーブルだと通常は9ピンからとっていますが、初期はマルチ端子の3ピンからとっているらしいので3ピンにもC-SYNCをつないでみてください。3Aカンパニー製だと初期はS端子の信号から同期信号をとってるとのこと…C-SYNCを7ピンまたは8ピンにつなげば同期の乱れは改善できるかと思います。
NESRGBは映ってたけどRGB2C02Nは同期が乱れるというのならRGBケーブルの可能性が高いかと。
コメント
こんにちは
![]()
403- 現在メンテナンス中です。 ![]()
akizukidenshi.com
![]()
403- 現在メンテナンス中です。 ![]()
akizukidenshi.com
Micro Bでなく同じく秋月のType-CのDIP化基板は使えますか？
コメントありがとうございます。
ピンの位置が違うのでそのままでは使えないと思います。取り付けるならピンアサインを確認して加工が必要です。
赤白FC用 FCRGB基板の家電のケンちゃん委託販売はいつ頃になりそうでしょうか？
コメントありがとうございます。
ご存じの通り世界的な半導体不足により、この基板に限らず作成したくても作成できない状況にあります。FCRGB基板も使用している部品が入手できない状況です。
Twitter等で状況はお知らせしていますので、申し訳ありませんがよろしくお願いいたします。
このFCRGB基板は、NESRGB基板を作り替えたもの、となっていますが、このブログの後半ではFCRGB基板とNESRGB基板との接続が書かれています。FCRGB基板は、FC本体に加えてNESRGB基板も別途必要なのでしょうか？
FCRGB基板をFC後期型を改造して取り付けてみましたが、TVにつなげてもビーという音がなるだけで動きませんでした。FCの電源SWのOff/Onどっちでも状況は同じでした。半田が得意ではないので失敗している可能性もありますが、一応テスターで半田がショートしていないことだけは確認しました。何かアドバイスをいただけると助かります。
コメントありがとうございます。
FCRGB基板は赤白ファミコンをRGB化するための電源部を含んだ補助基板で、旧作の「赤白ファミコン用 NESRGB AVマルチ基板 Rev.0.5」を作り替えた物となります。別途本体にRGB化するための改造が必要で、NESRGBを使用したりRGBPPUを使用したりして改造します。単にビデオ出力化をご希望でしたら、FCAV基板がオススメです。
コメントありがとうございます。私はどうやら大きな勘違いをしていたみたいですね。FCAVだとこの基板は無駄になるけどNESRGBはかなり高いみたいですし・・・。FCAVは品切れのようですので、しばらくどうするか考えてみます。
ステレオミニジャックと位置調整用の小基板はこのキットに付属していますか?
また、ブログで述べられていた「赤白ファミコン用RGB2C02N取付基板」は家電のケンちゃんにてRGB2C02Nを購入すればそのまま付属してくるのでしょうか?
コメントありがとうございます
ブログで紹介していますがミニジャックと基板は付属しています。
「赤白ファミコン用RGB2C02N取付基板」はこちらもブログで紹介していますがまだ頒布されていません。NEWファミコンとツインファミコンの取付基板のみ付属します。
赤白ファミコンにRGB2C02Nを組み込む場合には、どうやって組み込んでいますか？
コメントありがとうございます
赤白ファミコン用の変換基板はまだ完成してませんので組み込み出来ません。
わかりました。nesrgbで妥協しておきます。ありがとうございます。
赤白FC(前期)をSFCでも使用されているAVマルチコネクター化したいと思案していたところ、こちらの商品を見つけました。RGBではなくAVマルチコネクター化のみで完成させる場合はRF基板と電源スイッチの取り外し後、本体からの映像信号と電源をこちらのパーツに接続すれば動作するということでしょうか。
ご教示賜りますと幸いです。
コメントありがとうございます。
ビデオ出力のみでマルチコネクタを使用したいということでしょうか？音声出力の似非ステレオ化とUSB電源仕様（別途部品でACアダプタ仕様）に変更するのであればFCRGB基板で可能ですが、ビデオ出力回路は無いのでご自身でビデオ出力回路を組み込んで、マルチコネクタのVIDEOへ配線すれば可能です。
