ディスクシステム(FDS)用 RAMアダプタ縦型基板【DRAMx1版】

ディスクシステム
スポンサーリンク
スポンサーリンク

RAMアダプタ縦型基板【DRAMx4版】に引き続き RAMアダプタ縦型基板【DRAMx1版】を作成しました。

ディスクシステム(FDS)用 RAMアダプタ縦型基板【DRAMx4版】
ディスクシステムに使われているRAMアダプタをデカカセットに入れられるように縦型基板を作ってみました。FC互換機とかポータブル機とか…通常のRAMアダプタが使いづらかったり使えないときの代用品で、FDSStick等をカセット内に内蔵するのも...



■2023.7.31更新 FDSKEYでの動作に関して

新しく登場したFDSKEYですが、初期ファームで縦型基板で使用すると「BATTERY ERR.02」が出てしまいディスクの読み込みが出来ないようです。新ファーム 1.3以降 であれば対策をしなくても動作しますが、下記の対策を行っていても問題ありません。

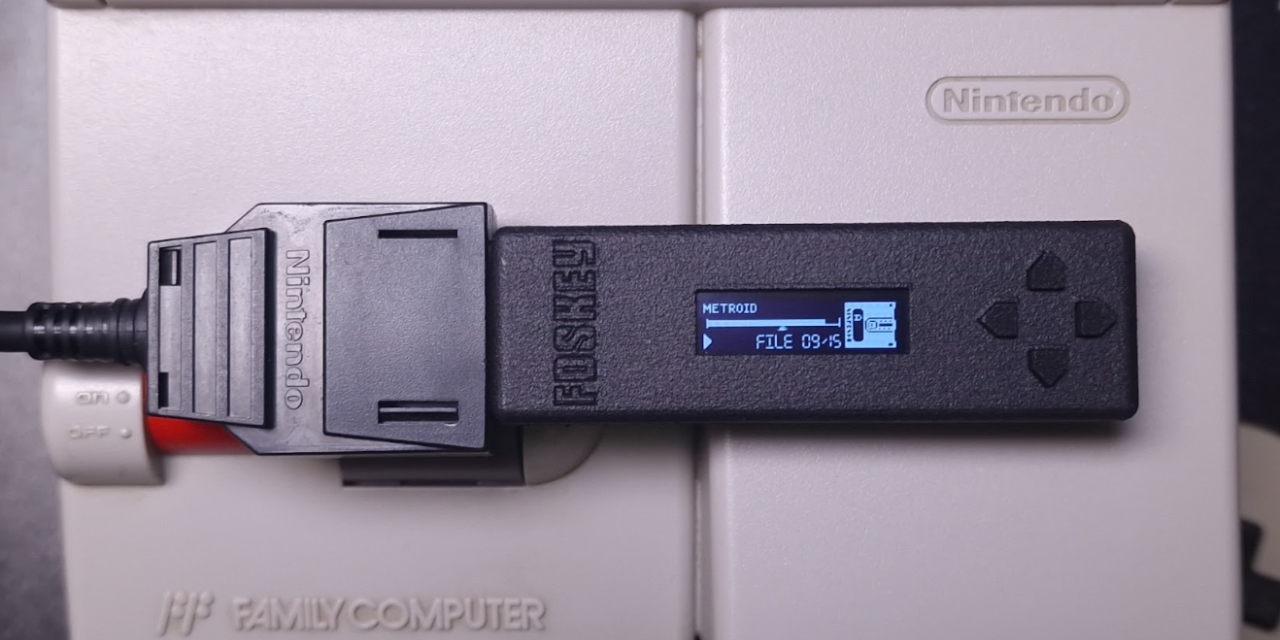

GitHub - ClusterM/fdskey: Famicom Disk System drive emulator
Famicom Disk System drive emulator. Contribute to ClusterM/fdskey development by creating an account on GitHub.
ショットキーバリアダイオード 1N60: 半導体 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,LED,マイコン,電子工作ショットキーバリアダイオード 1N60秋月電子通商 電子部品通信販売

ダイオードアレイの代わりに 1N60 を2本使用します。

[EXT7_BATT]から[VCC]と[GND]へ 1N60 を接続すればFDSKEYも問題なく動作します。





■2021.10.4更新 NEWファミコンでリセット時に復帰しない問題

対策としてRP2C33の56ピン(CPU M2)から4.7kΩかそれに近い抵抗値でVCC(プルアップ)につないでみてください。これで回避は出来るかと思います。

※2022.11.8 以降の頒布品に付属している 4.7kΩ を使用してください。





※Rev 5.0からの基板には 4.7kΩ が実装できるように基板を修正しています。



今回はディスクシステムに使われているRAMアダプタを通常カセットに入れられるように作成しました。

通常カセットに内蔵することでコンパクトなRAMアダプタへと生まれ変わります。

FC互換機とかポータブル機とか…通常のRAMアダプタが使いづらかったり使えないときの代用品で、FDSStick等をカセット内に内蔵するのも面白いかと思います。

RAMアダプタ縦型基板にFDSStickを取り付けてみた
RAMアダプタ縦型基板はカートリッジに収まるようになったので、FDSStickというFDSドライブエミュレータなる物を内蔵してオリジナルカートリッジを作ってみました。



FDSエミュレータ取付基板【縦型基板DRAMx1専用】
RAMアダプタ縦型基板【DRAMx1版】にFDSエミュレータ等を取り付けるための専用基板を作成しました。



※NES本体とかにも使えるかも?(未検証)

※ディスクドライブエミュレータ的なものではありませんのでお間違いなく…

※すべてのFC互換機で正常動作を保証するものではありません。



※頒布内容

■FDS用RAMアダプタ縦型基板【DRAMx1版】



1:RAMアダプタ縦型基板

2:専用部品(抵抗、コネクタ、水晶発振器、積層セラミックコンデンサ、電解コンデンサ)

※頒布品の他にRAMアダプタ(DRAM 1個バージョン)が1個必要です

※部品はRAMアダプタ(DRAM 1個バージョン)から取り外し流用します

こちらの基板は 家電のケンちゃん で委託販売中です

売り切れの場合は「再入荷のお知らせを受け取る」の登録をよろしくお願いします!

FDS用 RAMアダプタ縦型基板 【DRAMx1版】(キット) | 同人ハード(キット),BAKUTEN工房 | | 家電のケンちゃん(@kadenken)
「家電のケンちゃん(@kadenken)」で取り扱う商品「FDS用 RAMアダプタ縦型基板 【DRAMx1版】(キット)」の紹介・購入ページ



FCカセットケース【クリアブラック】も購入出来ます。

FCカセットケース 【クリアブラック】 | 電子部品(パーツ),その他 | | 家電のケンちゃん(@kadenken)
「家電のケンちゃん(@kadenken)」で取り扱う商品「FCカセットケース 【クリアブラック】」の紹介・購入ページ



RAMアダプタは前期と後期でDRAMx4なのかDRAMx1なのかと違いがあります。

カセットがザラザラの場合は後期の可能性はありますが100%ではありません。

この FDS用RAMアダプタ縦型基板【DRAMx1版】では DRAMx1 のRAMアダプタを使います。





※FDS用RAMアダプタ縦型基板【DRAMx1版】の組立

まずは付属品の部品をすべてハンダ付けしていきます。

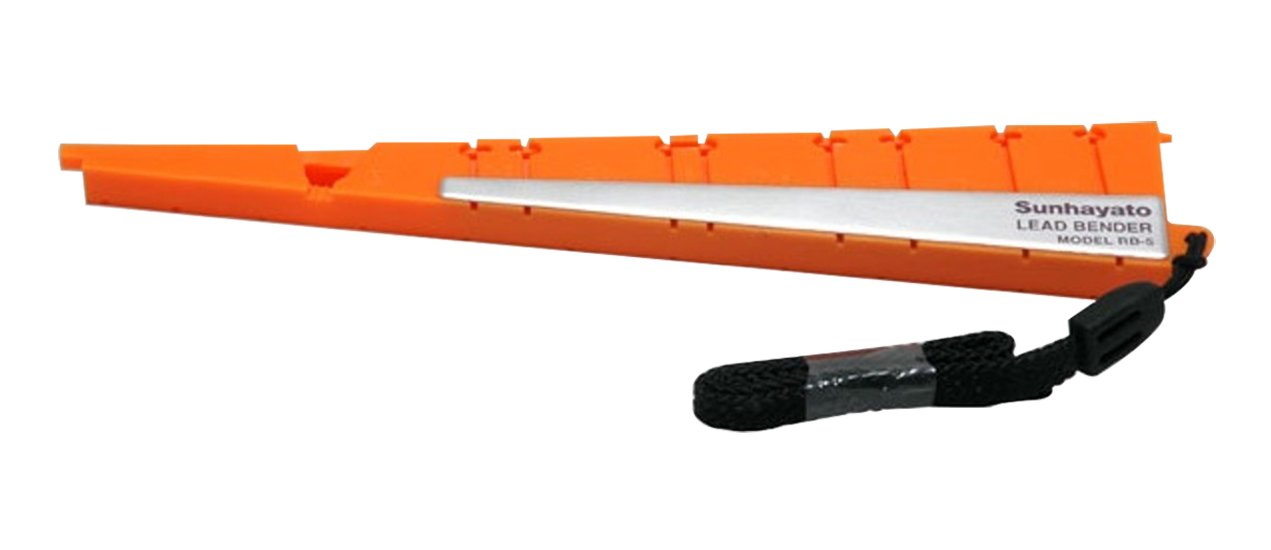

抵抗などキレイに実装したい場合は足曲げが楽なリードベンダーを使うと良いです。

Bitly





取付場所を間違えないようにしっかりと確認してください。

エッジコネクタ保護のためマスキングテープや養生テープなどで保護しておきましょう。

抵抗は基板のシルクの値通りに付けていきます(抵抗はRAMアダプタから取り外した物でも利用できます)

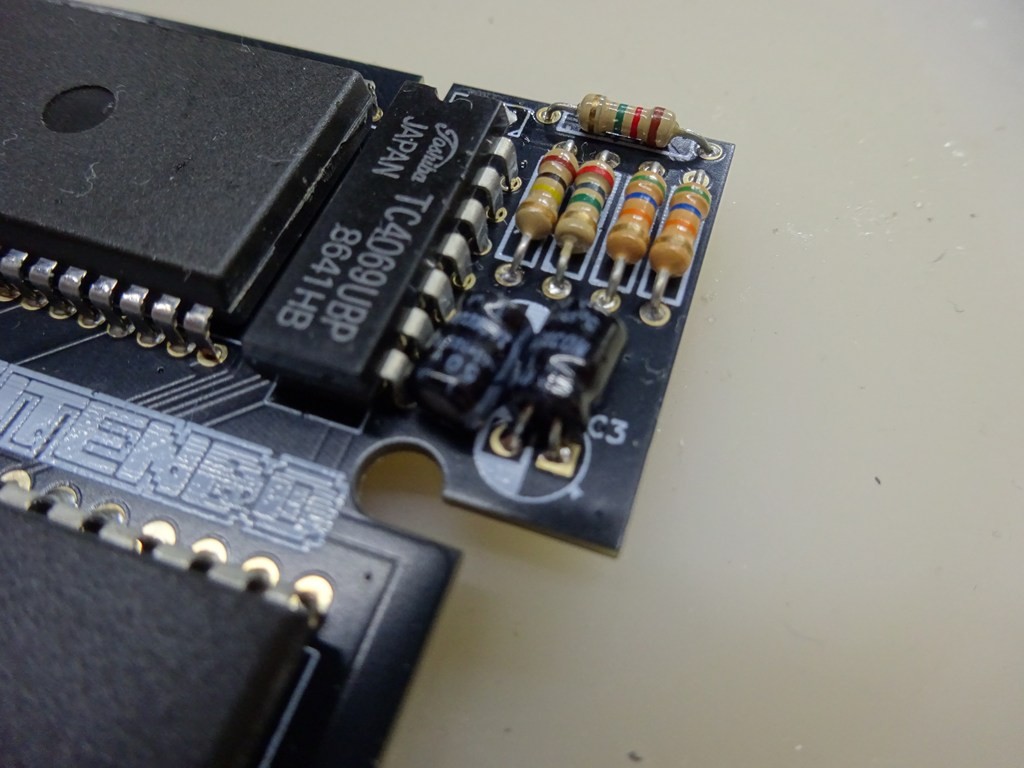

C3,C5 は電解コンデンサ 1uF , C4 は100uF です。 + – の向きを間違えないように付けてください。

C2,C6,C7,C8,C9 は積層セラミックコンデンサ0.1uF(104)です。





RAMアダプタから取り外した部品達

付属品のハンダ付けが終わったら、RAMアダプタから取り外した部品を付けていきます。



ハンダ吸い取りの工具をお持ちで無い方はこちらもオススメです。
Bitly



SRAM,DRAM,4069,RP2C33を向きを間違えないようにしっかりと確認してハンダ付けします。





集合抵抗は表裏どちらに実装しても大丈夫です(向きだけ間違えないように)

※●マークがあるのが1ピンです。







白いコネクタの飛び出たピンを全部カットします。

ダイオードアレイは今回も高さがあるので寝かせるため、飛び出たピンが邪魔になります。

DA3にはDAN801 , DA4にはDAP801を取り付けます。

※凹みがある方が1ピンです。





ハンダを1箇所だけ固定してケースにちゃんと収まるか微調整してください。

ケースは事前に加工しておきます。





ダイオードアレイの調整が終わってハンダ付けすれば完成。





RAMアダプタのケーブルをコネクタにつないで動作確認してみましょう。

問題なく起動すれば完成です。





※通常サイズのカセットに内蔵

部品点数が多く通常サイズのカセットに入れるためにかなりギリギリな感じです。

その為ケース側の加工も必要となってきます。

○印の部分が基板に当たるので基板をあわせながら加工してください。







ケーブルは通常カセットの場合、穴を大きく加工してあげれば大丈夫です。





この基板はN社の通常シェルの他にK社の互換シェルにも対応しています。

N社の互換シェルは中央の突起などを加工すれば利用可能です(純正よりちょっと大きい)

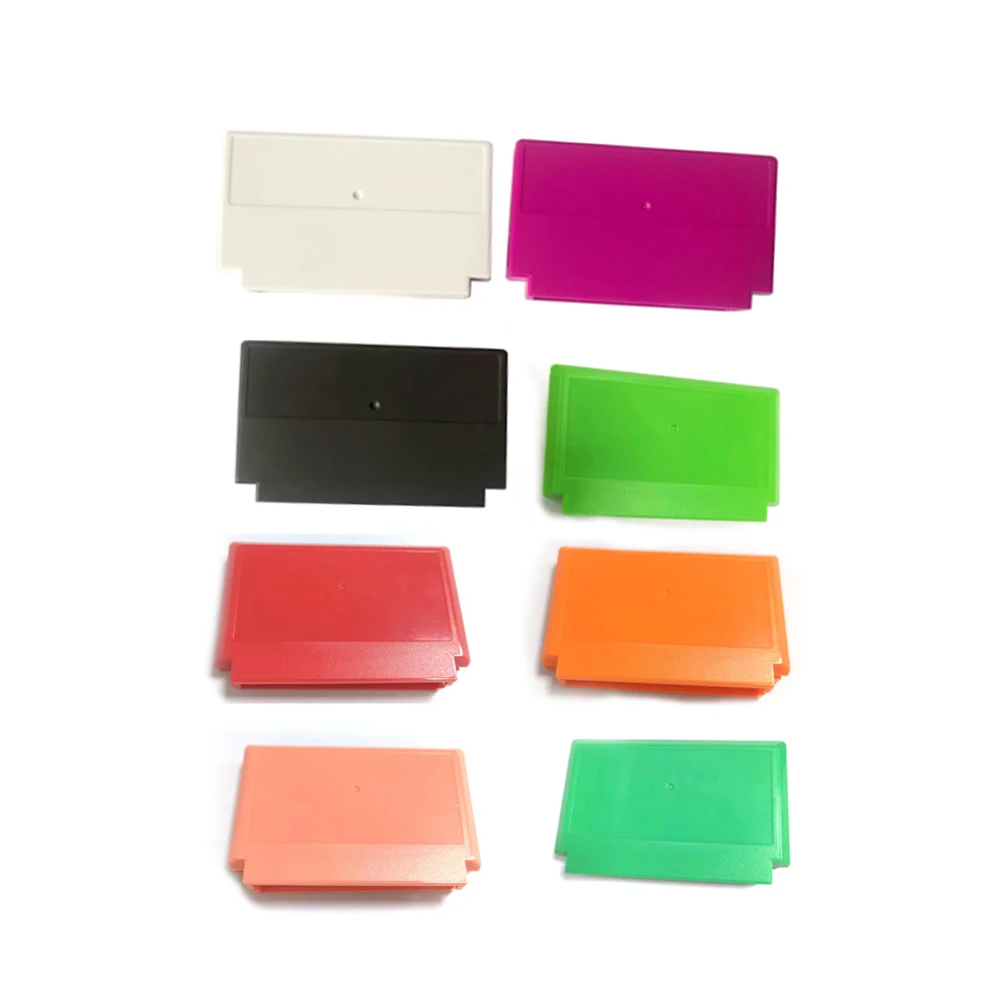

[Transparent black] がスモークシェルになります。

288.0¥ 4% OFF|交換用ゲームカートリッジfc,8ビットゲーム,mmcバージョン用ケース|ケース| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com







K社の互換シェルはこちらで販売されています。

Transparent Cartridge Shell for Famicom K-Style cartridge
RgR Transparent Cartridge Shell for Famicom K-Style cartridge is now avaliable to be purschased here, we made smoked tra...



こちらも多少のケース加工が必要です(ケーブルを通す穴は自由に好きな場所にあけてください)



コメント

  1. すみません
    こちらの商品を購入し取り付けたのですが
    battery err.02
    とエラーメッセージが出ました
    なにが原因でしょうか?

  2. コメントありがとうございます。
    ディスクシステム本体に電源供給されていないエラーだと思います。
    乾電池かACアダプタで電源つないでますか?

  3. ありがとうございます
    専用のACでつないでおります
    ノーマルRAMアダプターでは起動しており
    ゲームもプレイ出来ました
    縦型RAMでもオープニングデモは映りますが
    ソフトを入れるとbattery err.02
    とエラーがでます

    • 通常のRAMアダプターでもそのような症状が出るというのを聞いたことがあります。取り外す前は正常に動作していましたか?部品の取付間違いなど抵抗の値が間違っていないか、抵抗アレイ・ダイオードアレイの向きなど確認してみてください。あとはFDSStick等をお持ちであればそれでも試してどうかですね。取り付けた部品が壊れている可能性もありそうです。

  4. ご親切にありがとうございます
    もう少し頑張ってみます

  5. 集合抵抗が逆でした
    無事に動作するようになりました
    アドバイスありがとうございました
    よい商品です
    できればステッカーとか別売りでも出してほしいです

  6. 購入したキットに入っていた抵抗で、1.2MΩと表示してある抵抗が2MΩのものでしたが、問題ありませんでしょうか?

    • コメントありがとうございます。
      申し訳ありません…入れ間違いの可能性が高いと思います。
      1.2MΩの箇所に2MΩを取り付けるとディスクシステムの拡張音源のバランスがおかしくなりますので、1.2MΩはRAMアダプタから取り外して利用していただけると助かります。
      ご迷惑をおかけいたしますがよろしくお願いいたします。

      • 了解しました!

      • ちなみに新品の1/4Wの抵抗でも大丈夫でしょうか?

        • はい問題ないかと思います。

          • ありがとうございます。

タイトルとURLをコピーしました
