最近はフラッシュロムカセットを作成するのに、使用するカセットをどれにするのか調べてます。
どちらもジャレコのSS88006のチップを使用した、マッパー18のカセットです。
燃えプロ’９０は拡張音源で音声合成を使用していて、基板の構成も違いますね。
試しに、燃えプロ’９０にフラッシュROMをつけて「じゃじゃ丸」を書き込むと音声がかなり小さくほとんど聞こえません。
そこで、燃えプロ’９０で音声合成に使われていると思われる NEC D7756C につながっている配線をカットすると
音声も正常な音量になりました。
逆に、じゃじゃ丸の基板に燃えプロ’９０のデータを書き込んでみると、音声合成は全く聞こえません。
ベースとして使うなら燃えプロ’９０の様な音声合成を使用しているゲームで、音声はスイッチを付けて切り替える方法しかなさそうですね。
次はサンソフトですが…
サンソフトのマッパー69のカセットはどれも入手しにくいカセットですが、比較的入手がしやすく安価で購入できるバーコードワールドを選びました。
この基板は、使用しているチップはFME-7でバッテリーバックアップ内蔵です。
拡張音源は搭載されていないですが、ギミックも書き込めば動きますのでベースには最適だと思います。
贅沢を言えば、ギミックを加工して作成したいですがこればっかりは勿体ないのでヤメです。
コメント
すみません。
TSOP-DIP変換アダプタを使ってフラッシュカートリッジをつくる 家電のケンちゃんで頒布中の「FCフラッシュカートリッジ専用 TSOP-DIP変換アダプタ 【表ver 2枚セット】」を利用すればフラッシュカートリッジの作成も比較的簡単になります。 ![]()
bakutendo.net 2020.06.09
FME-7のフラッシュカートリッジを作るのに、ばくてんさんのTSOP変換基板を利用すると
以下URLのMMC3と同じように3本の配線で出来るのでしょうか？
コメントありがとうございます。
![]()
ばくてん on Twitter “拡張音源用のアンプを組んでSUNSOFT 5B(MAP#69)のフラッシュカートリッジできました (:3 _ )=” ![]()
twitter.com
バーコードワールドをベースに作成するならPRGROMは変換基板が使えますが、CHRROMはMASKROMのピンアサインでは無いためDIPのFLashROMを使用する必要があります。
ありがとうございます。
ピンアサインが違うんですね…
サンソフトFME-7系のCHR ROMのピンアサインの情報探して見比べてみます。
ありがとうございました。
ご無沙汰しております。
![]()
Famicom-DIY/Sunsoft-FME&5B.txt at master · maximaas/Famicom-DIY Famicom console DIY projects. Contribute to maximaas/Famicom-DIY development by creating an account on GitHub. ![]()
github.com
バーコードワールドと29F040Bがやっと入手できたので制作してみたのですが、
上手く書き込みができませんでした。。。
PRGROM側は変換基板を利用し基板→エッジコネクタで
/CE→44pin
/WE→14pinへ繋ぎ、
CHRROM側は29F040→コネクタで
24pin(/OE)→17pin
22pin(/CE)→56pin
31pin(/WE)→47pin
としたのですが、そもそもピンアサインが間違っていますでしょうか…
以下のCHR ROMの記述を参考にしたのですが。
もしくは、ばくてんさんのように74HC00を追加していない事が原因でしょうか？
コメントありがとうございます。

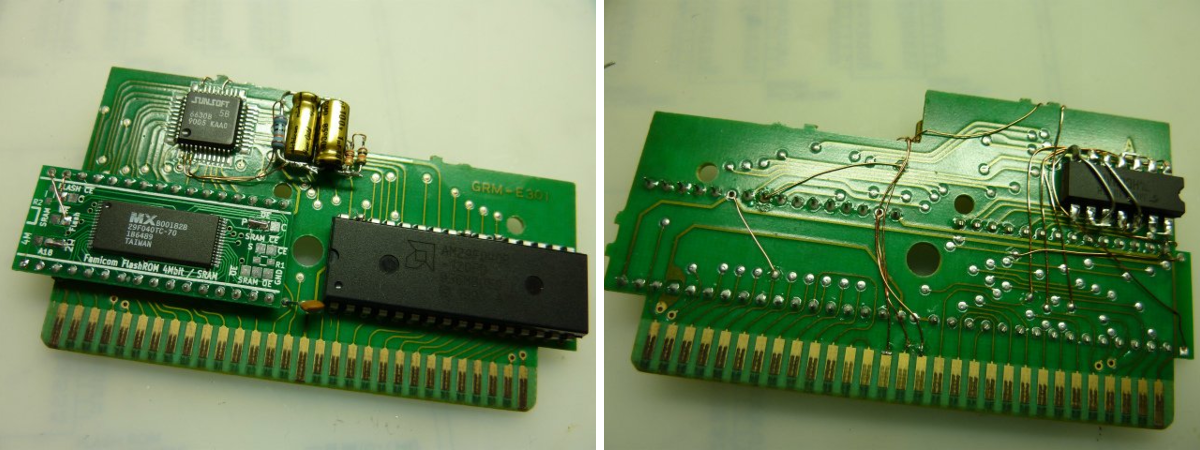

SUNSOFT5B(MAP#69)のフラッシュカートリッジをカセットから改造して作成する場合は74HC00を追加しないとkazzoでは書き込めないですよ。
こちらのサイトの方のように74HC00ではなくスイッチを付けて、書き込むときに切り替える様にすることも出来るようです。
![]()
https://blog.naver.com/PostView.nhn?isHttpsRedirect=true&blogId=xsnake&logNo=220336838247 ![]()
blog.naver.com
ありがとうございます。
74HC00、必須なんですね。
スイッチ切り替えの方法もあるとのこと、承知です。
どちらにせよ部材調達しない事にはなので、すぐには確認できませんが、
配線に不備がなかったようなので一安心です。
