kazzo:AVR ファミコンRead/Write機

kazzo/unagi

とりあえず前回のは開発者の方用なので、今回は自分用を制作。

avr-04.jpg    avr-06.jpg  配線が大変だ…

AVRの書き込みはいちいちAVRを取り外さなくても、そのままでプログラムの書き換えが可能。

ISPコネクタでAVRライタとつないで書き込めるので楽ですね(^-^

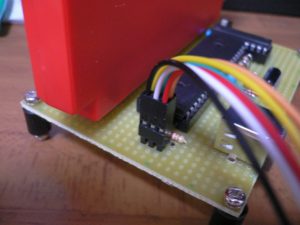

avr-01.jpg    avr-05.jpg  AVRライタはebayで購入

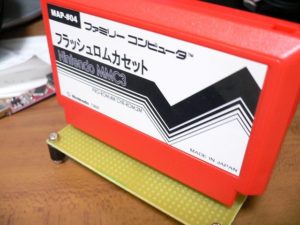

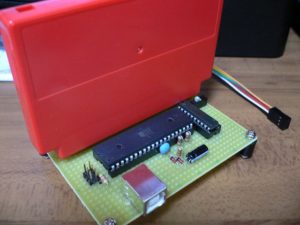

avr-03.jpg    avr-02.jpg  こんな感じです

いろいろと問題はでてますが、順調に?開発は進んでいるようです(^-^



コメント



  1. 楽しそうで羨ましいです。
    順調そうで、今後が楽しみです。
    http://strawberry-linux.com/catalog/items?code=50027
    ↑上記のような物は使えないのですかね?
    高価になりるのか?使えないのかわかりませんが・・・



  2. 高価になりるのか?←高価になるのか? 間違えました。

    TOPのプログラマーもあるので、鶏と卵の問題は無いですよね?
    USB AVR ISP Programmer(AVRDUDE WINAVR)20ドルくらいしますか?

    容量や機能は自分には全然判りませんので、検討違いでしたらすみません。



  3. >もんくさん

    確かこのAVR-USBマイコンボードもかなり前に候補に挙がっていたような…
    USB AVR ISP Programmerは$20ぐらいでしたので、たぶん私が購入した物と
    同じものだと思いますよ。



  4. こんばんは、寝る前のツボックです。
    一つ質問させてください。
    AVRライタ-は、”ストロベリーリナックス簡易型AVRライターキット”でも
    代用できるのでしょうか?
    配線は、さほど難しいとは感じませんが。
    (なにせ、通常回路とbin回路を配線しましたから)(*^-^*)



  5. >ツボックさん

    ISPコネクタでつなげて、書き込みソフトがあればどんな
    AVRライタでも、たぶんOKだと思いますよ。



  6. すばやい回答ありがとうございます。
    早く回路図&部品表を見てみたいものです。
    では、おやすみなさい。(^-^)



  7. * http://strawberry-linux.com/catalog/items?code=50027
    つかえません。AVR の型番は mega164 を予定しています。

    * ストロベリーリナックス簡易型AVRライターキット
    代用できるはずです。ISP 経由で書き込む場合は汎用性やソフトウェアのサポートを考慮すると avrdude に対応しているものがよいです。シリアルポート決めうちなのもあるのでおすすめできないです。

    * 回路図など
    試験中で変更の可能性があるので、安定してから公表いたします。



  8. おはようございます、出勤前のツボックです。
    na6koさん、早々のご回答ありがとうございます。
    ストロベリーリナックス簡易型AVRライターキット の件は、考えて見ます。
    ありがとうございました。



  9. na6koさん
    やはり無理でしたか
    mega164Pって秋月で400円のやつですよね
    ISPで書き込みできるUSBタイプは少ないです・・・
    デジットも163から164は飛ばしてたし
    40pinの8535系?でも164Pは特殊?
    http://www.wsnak.com/kit/185/index.htm
    ↑これならavrspxを使ってmega164pも大丈夫そうですね。簡単で安価になるのか・・・
    私もTOP2007はあるので40pinまではOKぽい。2049は48pinまでOKなんですね



  10. 返事が遅くなりました。mega16, mega164P を選んだ理由はたくさんのピンが必要なのと、部品点数を減らすためです。先ほど秋月電子で買ってきた 164P で動作を確認できました。

    ライタですが、ISP 経由もしくは ROM ライタ(後述)でかけます。ROM ライタが mega16 に対応していれば mega164p を無理矢理書くことも可能です。先に回路図とソフトは公開する予定ですが、その後プリント基板キットを販売する予定です。



  11. 基盤キット楽しみですね。
    半田上手くないんだけど・・・
    部品点数少ないのは有難いです。



  12. >もんくさん

    半田が苦手な人用に部品全部取り付けバージョンも販売する予定?
    だと思います、たぶん…
    その時の取り付けは私たちがやるんですけどね(^-^;;
