リンドバーグ筐体の液晶モニターを交換してみた

アーケード基板
スポンサーリンク
スポンサーリンク

セガのリンドバーグ筐体を中古で入手したときにはすでに液晶が黄色っぽくなっていて…

当時から液晶を交換したいなぁ…と思っていましたが代替えの液晶がなかなか見つかりませんでした。

※使われていた液晶モニター型番:東芝 P320CB で液晶パネル型番:LTA320C141F

最近になって画面が乱れるようになりなんとか交換しなければ!と情報収集していると、海外でLGの液晶モニター32MP58HQを使って交換している方々を発見。

低遅延のゲーミングモニターとか32インチ(31.5インチ)であれば、他の液晶でもうまくおさまりそうでしたがお値段が若干お高め…

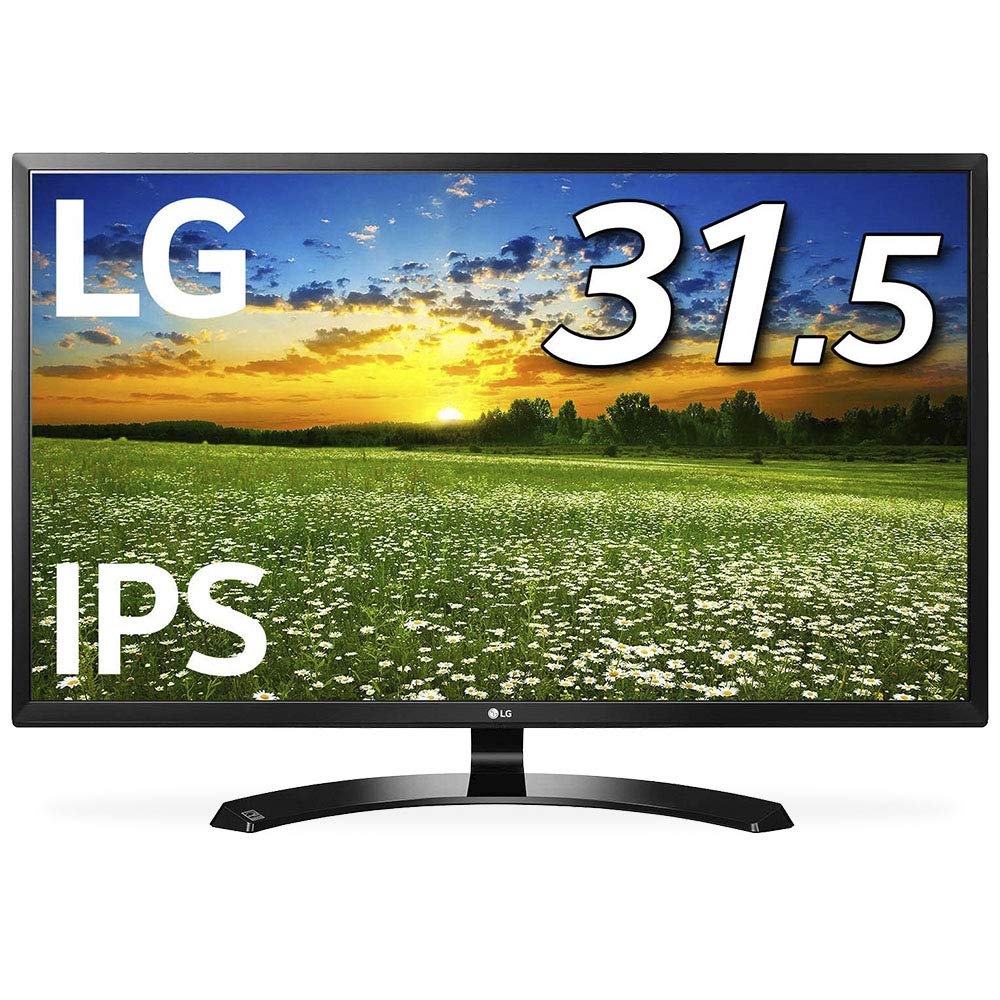

LG モニター ディスプレイ 32MP58HQ-P 31.5インチ/フルHD/IPS/HDMI端子付/ブルーライト低減機能
LG モニター ディスプレイ 32MP58HQ-P 31.5インチ/フルHD/IPS/HDMI端子付/ブルーライト低減機能がディスプレイストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

価格を調べてみると32MP58HQはお値段も2~3万円台と高くないですし、応答時間は5ms(GTG High)と記載されていたので自分用なら問題なしということで交換してみようとチャレンジしてみました。

参考にしたのはこちら

SEGA Lindbergh cabinet "upgraded" with LG 1080 monitor. - Arcade-Projects Forums
So one of SEGA Lindbergh monitors, I have in the arcade, recently died. Problem was in the backlight driver, that would go off 10-20 seconds after beeing powere...

リンドバーグ筐体の分解などはこちら

[TUTO] LINDBERGH UNIVERSAL CAB: remplacer l'écran
Un nouveau tuto réalisé cette fois ci par neopsycho, publié initialement sur le forum "Neo Arcadia", qui m'a aimablement donné l'autorisatio...



早速LGの液晶モニター32MP58HQを購入して、リンドバーグ筐体からDVI-HDMIケーブルつないで基板の映像が映るかどうか確認。



いきなり分解!

液晶モニターの設定変更にはOSDジョイスティックってのが使われていて、これを外部に出すために延長しないといけない…メイン基板側のコネクタのピッチは2mm



手持ちの部材から使えそうなフラットケーブルを1mぐらい基板にハンダ付けして、途中で2mmピッチのコネクタかまして延長完了。



上記サイトを参考にリンドバーグ筐体の液晶ユニットを取り外します。



画像撮り忘れたのでいきなり完成です。

壊れた液晶パネルと保護ガラス?を外して32MP58HQをケースごとそのまま固定します。保護ガラスを固定していた金具で32MP58HQを押さえる感じで固定しました。

ケーブル類が固定フレームを取り付けると配線が困難になるので、L型のVGA変換コネクタやHDMIケーブルを準備して固定フレームも取り付けます。

L型の変換コネクタなどはAmazonで購入できます。参考に私が購入したのはこちら。

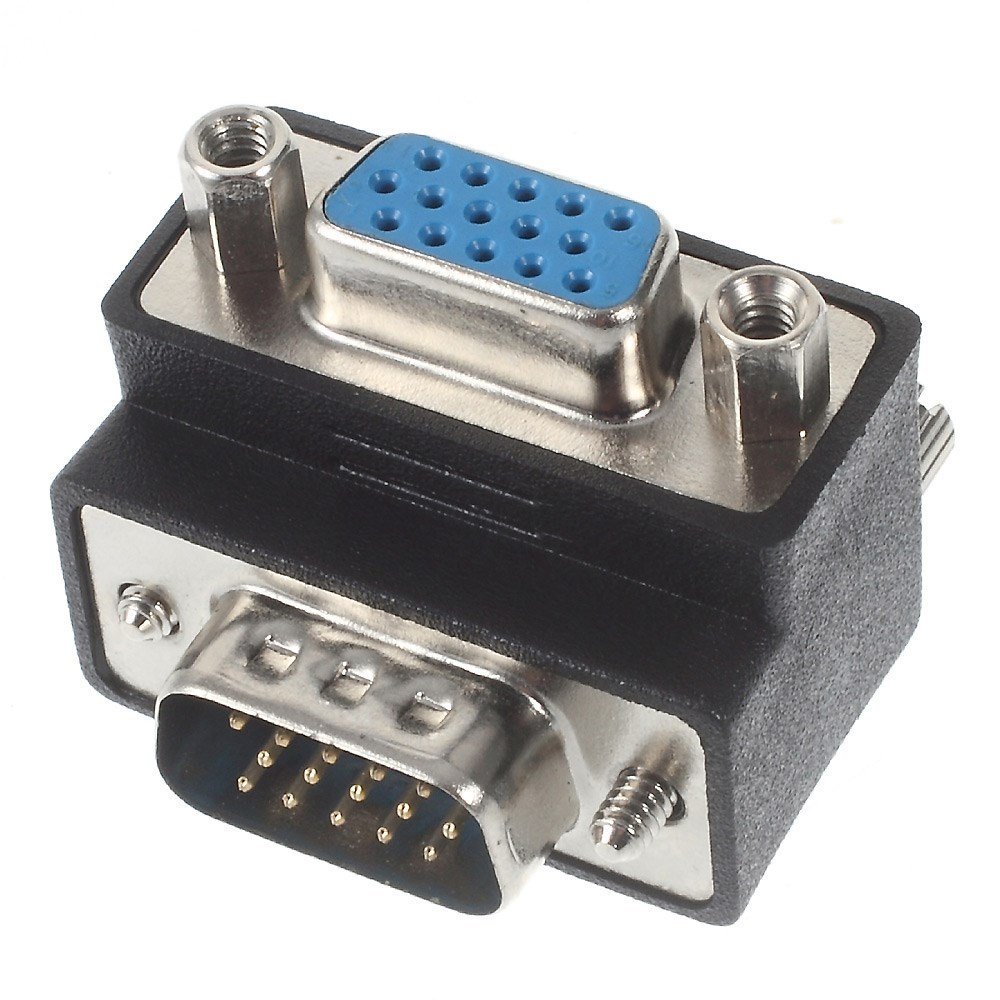

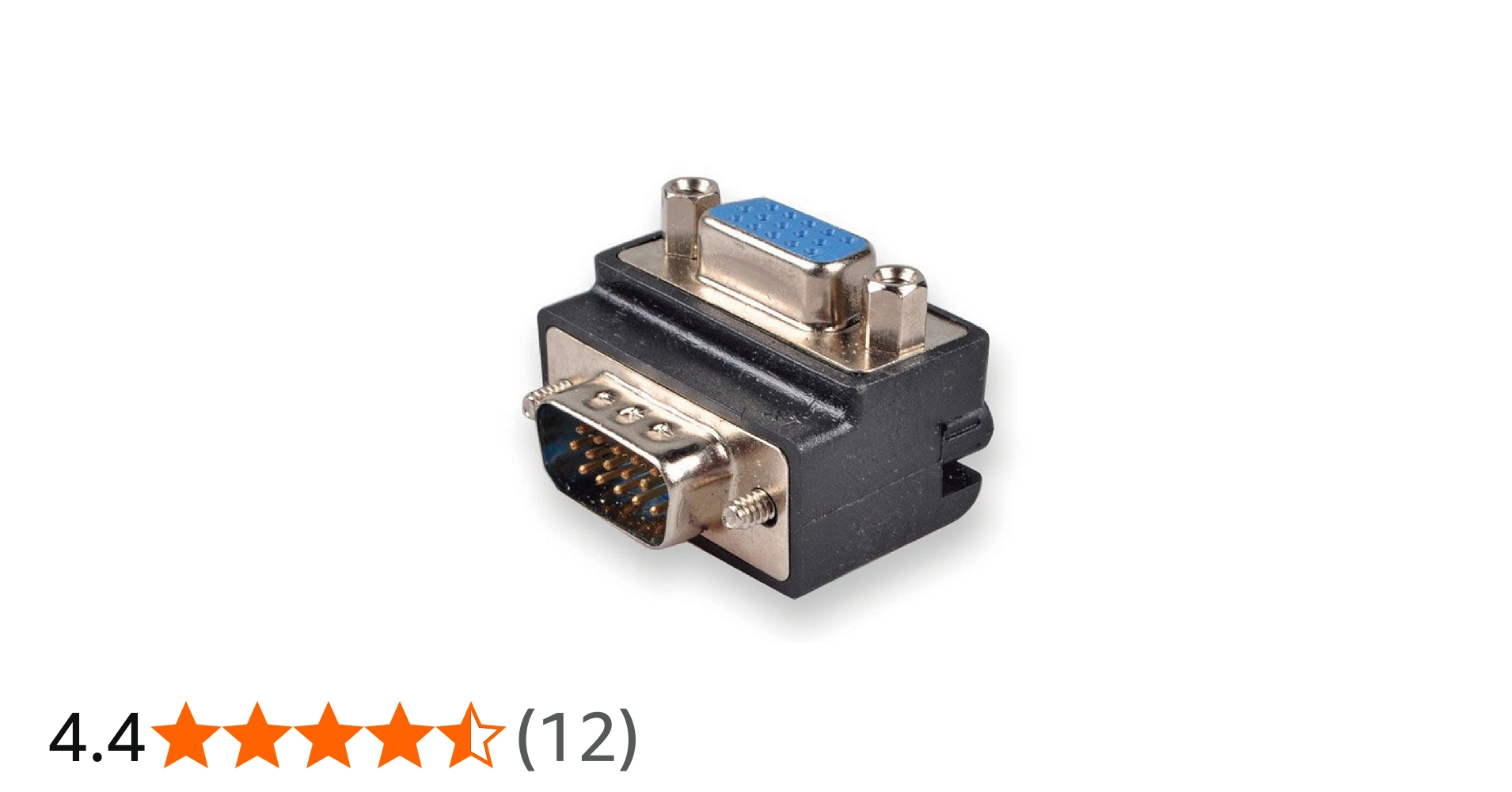

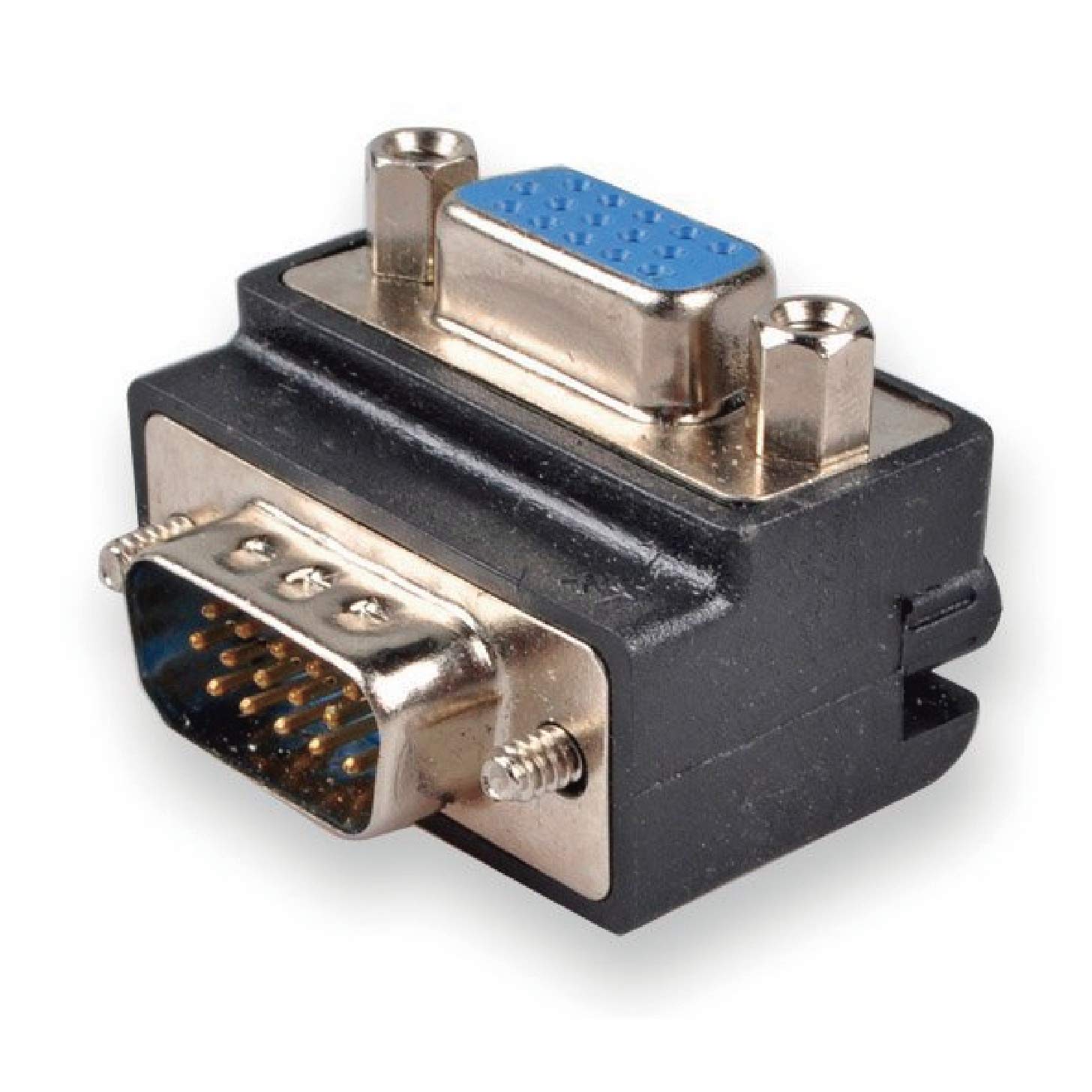

VGAオス-VGAメス ジェンダーチェンジャー L字型 直角 延長アダプター 変換アダプター D-sub15ピン オス・メス (Bタイプ(角度270°))
VGAオス-VGAメス ジェンダーチェンジャー L字型 直角 延長アダプター 変換アダプター D-sub15ピン オス・メス (Bタイプ(角度270°))がパソコン・周辺機器ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

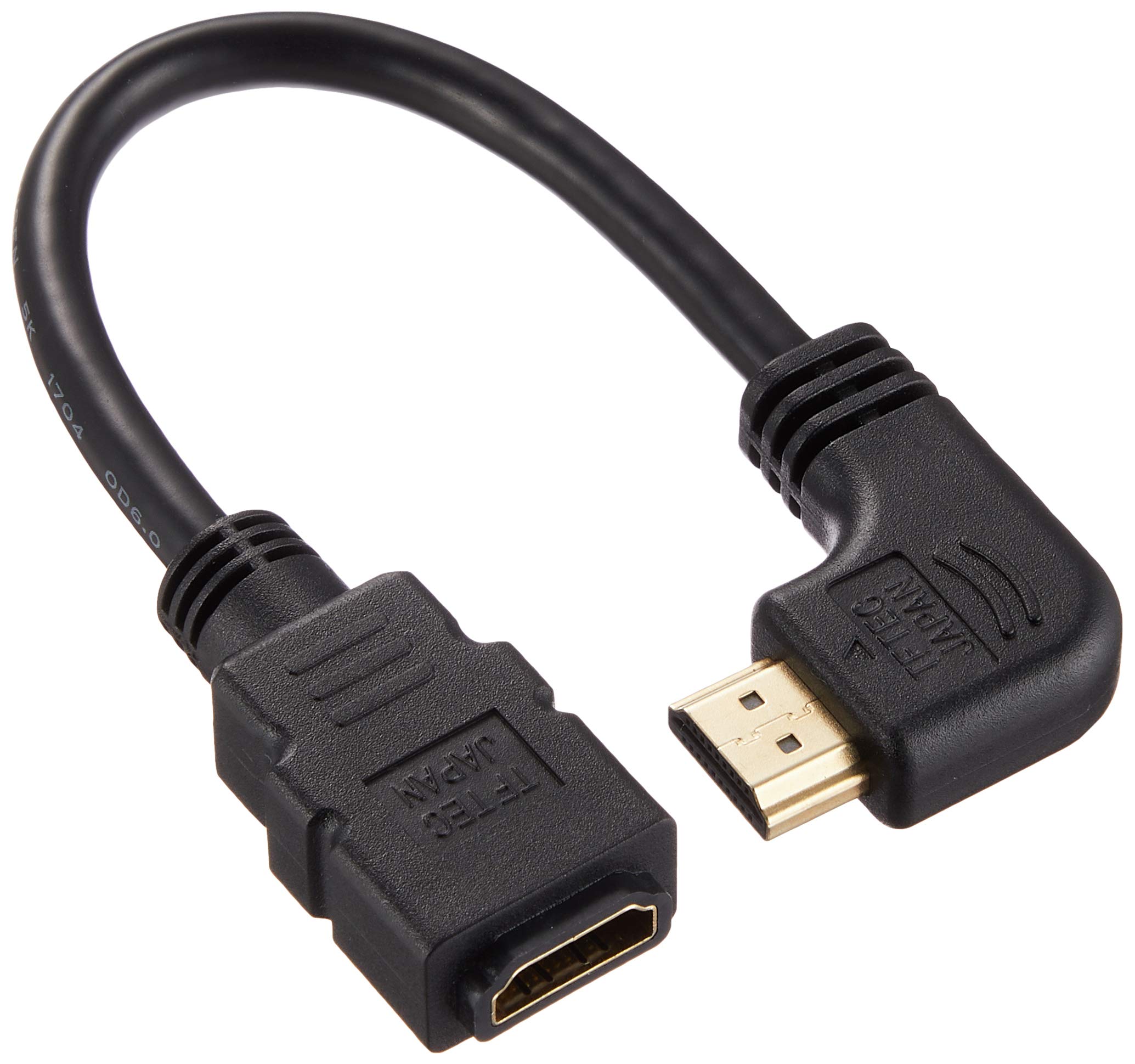

変換名人 ハイスピードHDMI ver1.4対応 延長ケーブル [ 左向きL型・オス - A・メス ] [ 20cm ] HDMI-CA20LL
変換名人 ハイスピードHDMI ver1.4対応 延長ケーブル HDMI-CA20LLがパソコン・周辺機器ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。



組み上げる前に仮組みして問題なく動作するかと取り付けた液晶モニターの位置が問題ないかを確認。



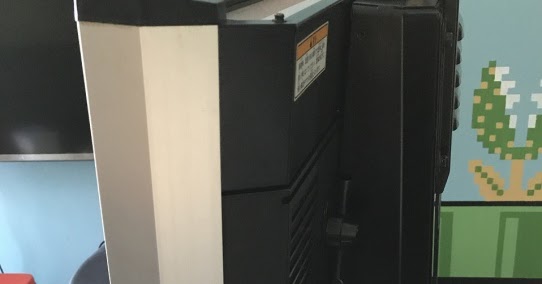

OSDジョイスティックは前から操作できるように仮にここに固定。

配線を綺麗にまとめて元通りに組み立てて完成!無事リンドバーグ筐体がよみがえりましたよと。



参考:タイトーのVEWLIX筐体にLG 32GK850G-Bを取り付けた方

Vewlix: Replace easily your screen with a 1080p or 1440p monitor - Arcade Otaku - アーケード オタク
