NAOMI DIMMボード用リチウムイオン充電池を交換してみた

アーケード基板
スポンサーリンク
スポンサーリンク

NAOMI2とDIMMボードをやっとこさ入手。

DIMMボードのバッテリーは充電が出来ないってことなので、新品はあるのかなと探してみると…

あるにはあったけど7,000円ぐらい。

自分で充電池を交換してみるかと情報を検索してみたけどあまり交換している人はいなさそうでした。

少ない情報を元にバッテリーを分解してみました。



充電池はパナソニックのGR18650Aってのが2個使われてて、保護回路ははいってないタイプのようです。

サイズが 18mm x 65mm ぐらいで保護回路無しってことで探した代用品。

SONY (MURATA) US18650 VTC4

https://search.rakuten.co.jp/search/mall/sony+18650+vtc4/



18650の充電池は安価な粗悪品もあるらしいので購入や取り扱いには十分注意しましょう!!

検索していると18650充電池で爆発したり液漏れしたり色々と危険な情報が…



気を引き締めて作業継続…

端子がスポット溶接されてるので丁寧にはがしながら分解していきます。





購入した充電池を組み立てていきます。

分解した保護回路基板?にも充電池の端子がハンダ付けされてるので取り外し。





ハンダ付けはとても危険すぎるので…

以前入手したスポット溶接機でサクッとスポット溶接して、保護基板も端子とともにハンダ付けして再び組んでいきます。





カプトンテープで軽く絶縁処理して…

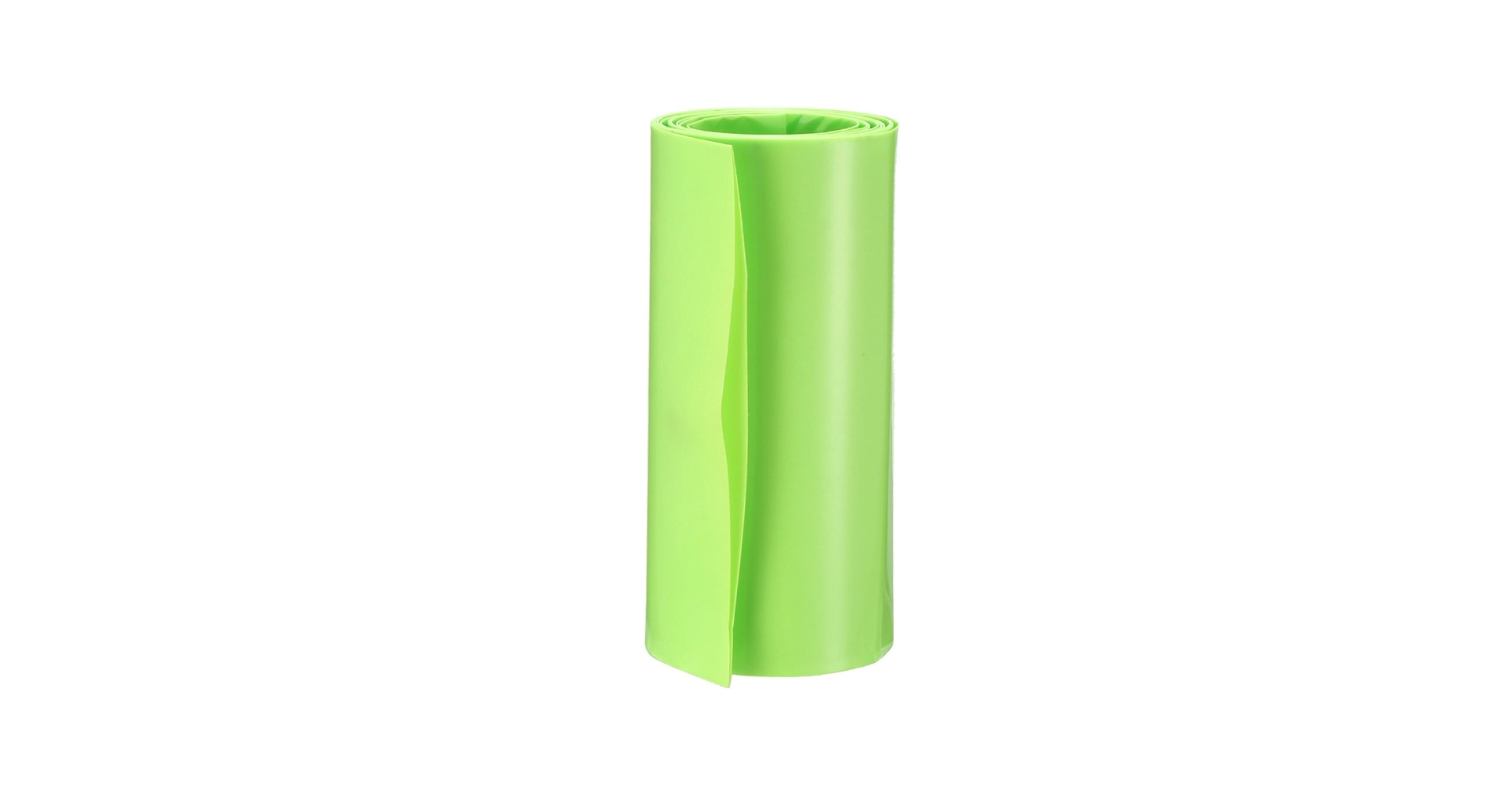

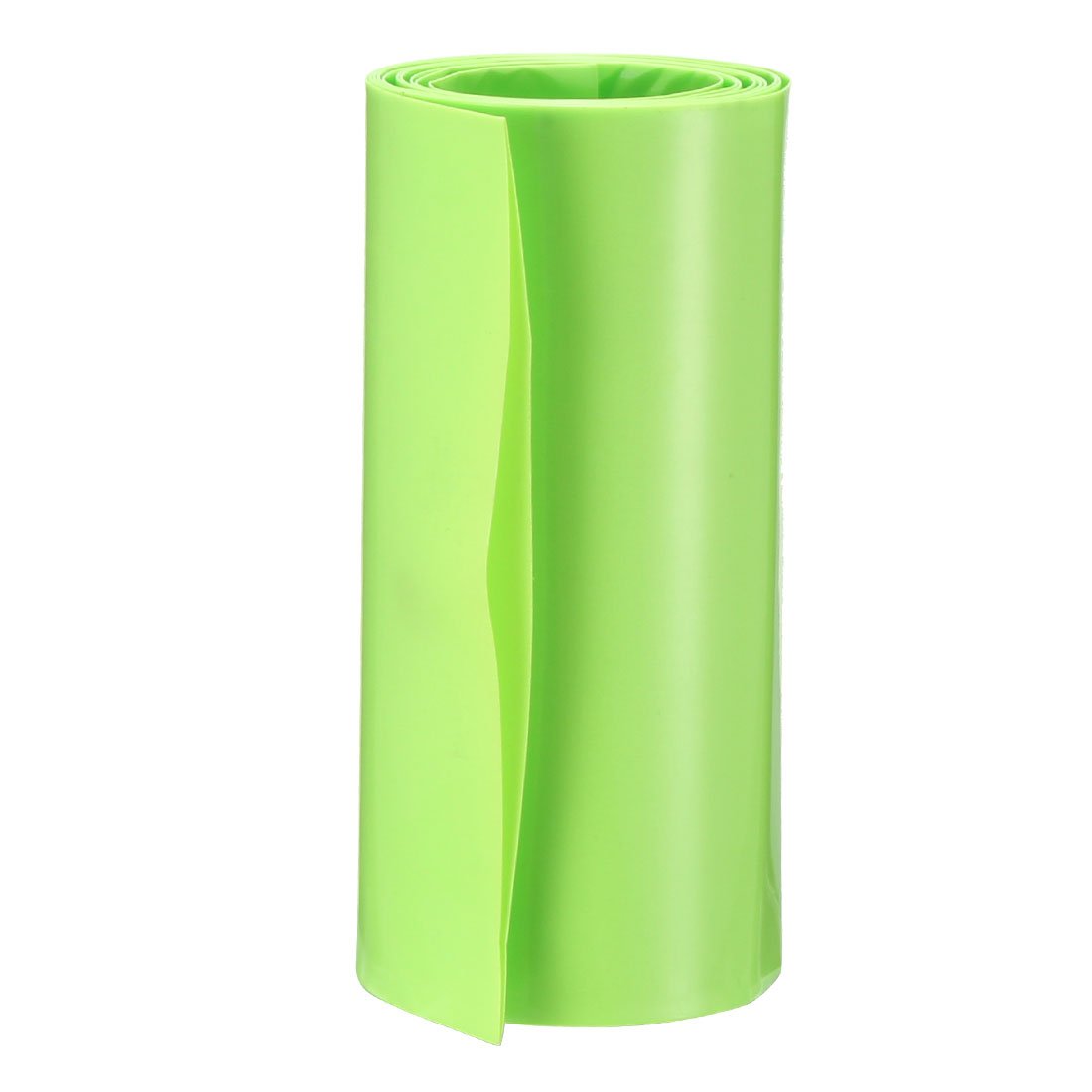

PVC熱収縮チューブの85mmがギリギリでちょうどよかったです。

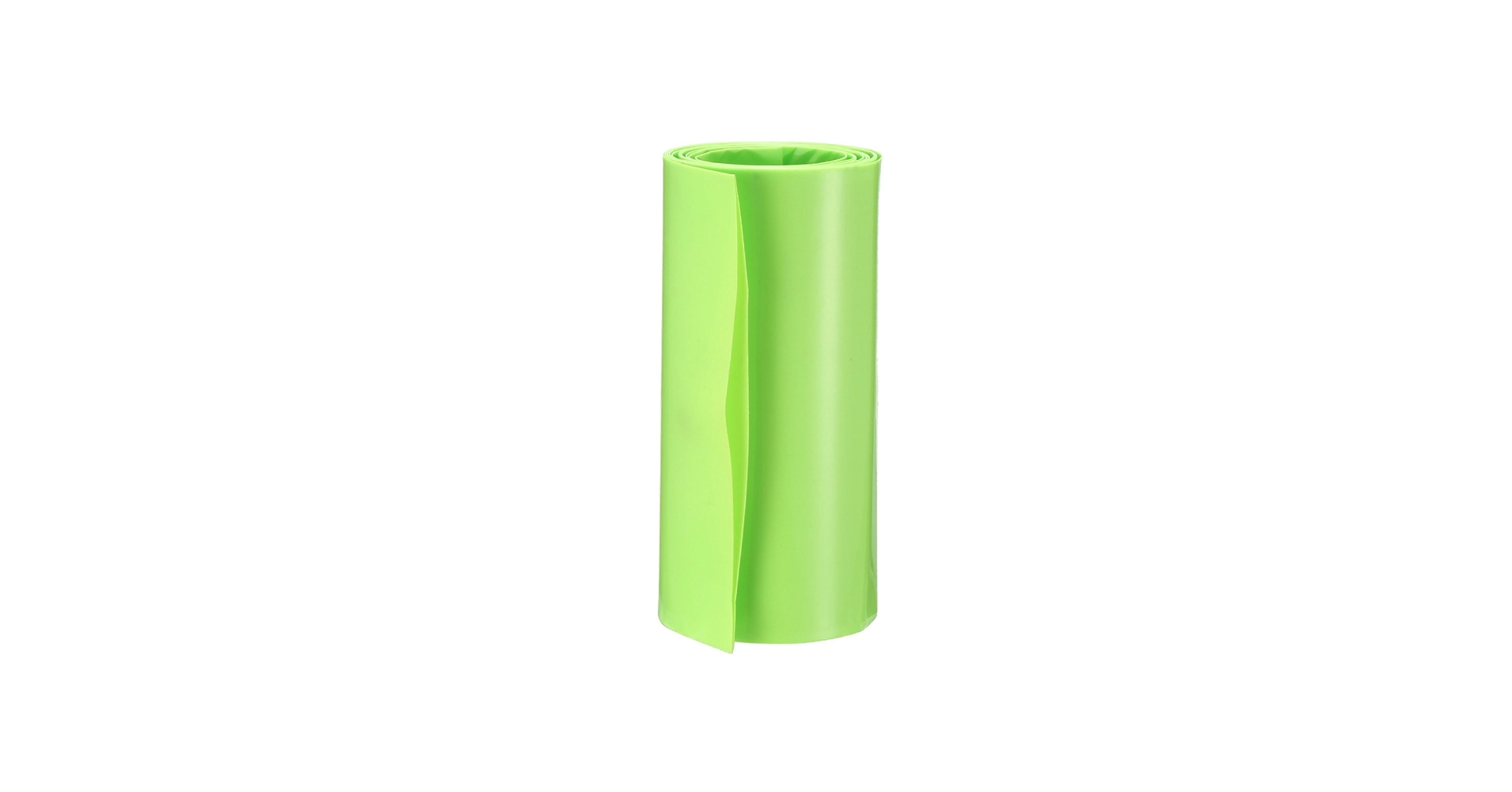

Amazon | uxcell PVC熱収縮チューブ バッテリーラップ 幅85mm 長さ1M 4個18650シュリンクフィルム用 グリーン | 熱収縮チューブ | 産業・研究開発用品 通販
uxcell PVC熱収縮チューブ バッテリーラップ 幅85mm 長さ1M 4個18650シュリンクフィルム用 グリーンが熱収縮チューブストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料(一部除く)。

最終仕上げはPVC熱収縮チューブをつかって完成。

ちょいとカットサイズを間違えたので汚い…後で作り直す予定ですがまずは動作も問題なしでした!
