P6RGBのケースをFusion360でつくってみた

PC-6001
スポンサーリンク
スポンサーリンク

SK本舗さんから販売予定の Elegoo Mars Pro SK special edition_EGMP を予約してみました。

ELEGOO製Mars Pro用レジンVAT2個セット_ELMPVAT
Mars Pro用のレジンタンクになります。 ブラックメタル色とシルバーメタル色の2種セットになります。



私の初3Dプリンターで販売は6月下旬頃ですが、それまでに何かデータを準備しておこうかなと…

で前からケースが欲しいなと思っていた P6RGBコンバータ のケースを作ってみることにしました。

P6RGBコンバータ フルセット版【PC-6001mk2/SR PC-6601/SR】
PC-6001mk2/SRやPC-6601/SRで液晶モニターにVGA出力(640x480)するためのRGBコンバーターです。P6特有の滲みにも対応しています。



まずは3D CADが必要なのでFusion360をインストールして…

クラウドベースの製品設計用 3D CAD/CAM ソフトウェア | Fusion 360
CAD/CAM ソフトウェアの Fusion 360 を使用すれば、製品の設計・開発プロセス全体を連携させることができます。サブスクリプションは 61,600 円/年(税込)。まずは無償体験版をお試しください。



使い方はYoutubeとかネット情報でも沢山紹介されてるのであまり困ることがなさそうです。

やりたいことをYoutubeや検索して使い方を覚えながら「Fusion 360 マスターズガイド ベーシック編」と書籍も購入してみました。

Fusion360は2Dの図面印刷も出来るので3Dモデルを作成しては2D図面で現物合わせをする…を何度か繰り返して寸法と位置などを合わせていきます。





と…試行錯誤の後、初の3Dイメージが完成!

蓋はツメなどをつけて開け閉め&ロック可能にしてみました。




まだ手元に3DプリンターがないのでDMM.makeで一旦注文してみることに。

DMM.make モノづくりのためのプラットフォーム
モノづくりしたい方の設計・製造・販売・技術導入をサポートするプラットフォームです。3Dプリントの注文・販売マーケットプレイス・オリジナルスマホケース作成・モノづくり専門ブログなどのサービスや、秋葉原のコワーキングスペースで“作る”を支援します。



もしDMM.makeで注文した場合は ナイロン ナチュラル(磨き)で色指定はできないけど 本体 3,677円+フタ 1,827円で注文できました(注意:価格は変動するかもしれません

品質は問題ないでしょうけどなかなかのお値段です…あと10cmを超えるデータはカラー指定が出来なくなるんですね。



注文の方法などは過去記事で…

赤白ファミコン用 AVマルチ端子(MULTI OUT)
スーパーファミコンなどからマルチ端子を取り外して色々と面倒でしたが、今回はDMM.makeを利用してマルチ端子を3Dプリントしてみました。



DMM.makeに注文したのはまだ届いていないですが、3Dプリンターで印刷した方からは問題なさそう…ということなのでとりあえずP6RGBケースの3Dイメージを公開します。

自分の3Dプリンターで印刷したりDMM.makeで注文したりとご自由にお使いください。

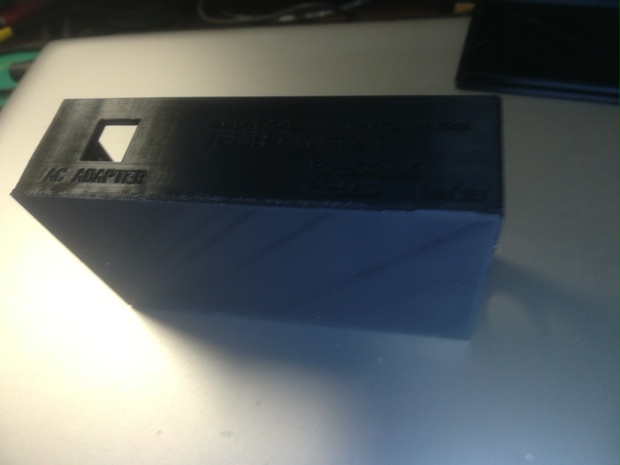

2020.06.20 DMM.makeから届きました。

ちょっとトラブルありましたが問題なく印刷されてます。

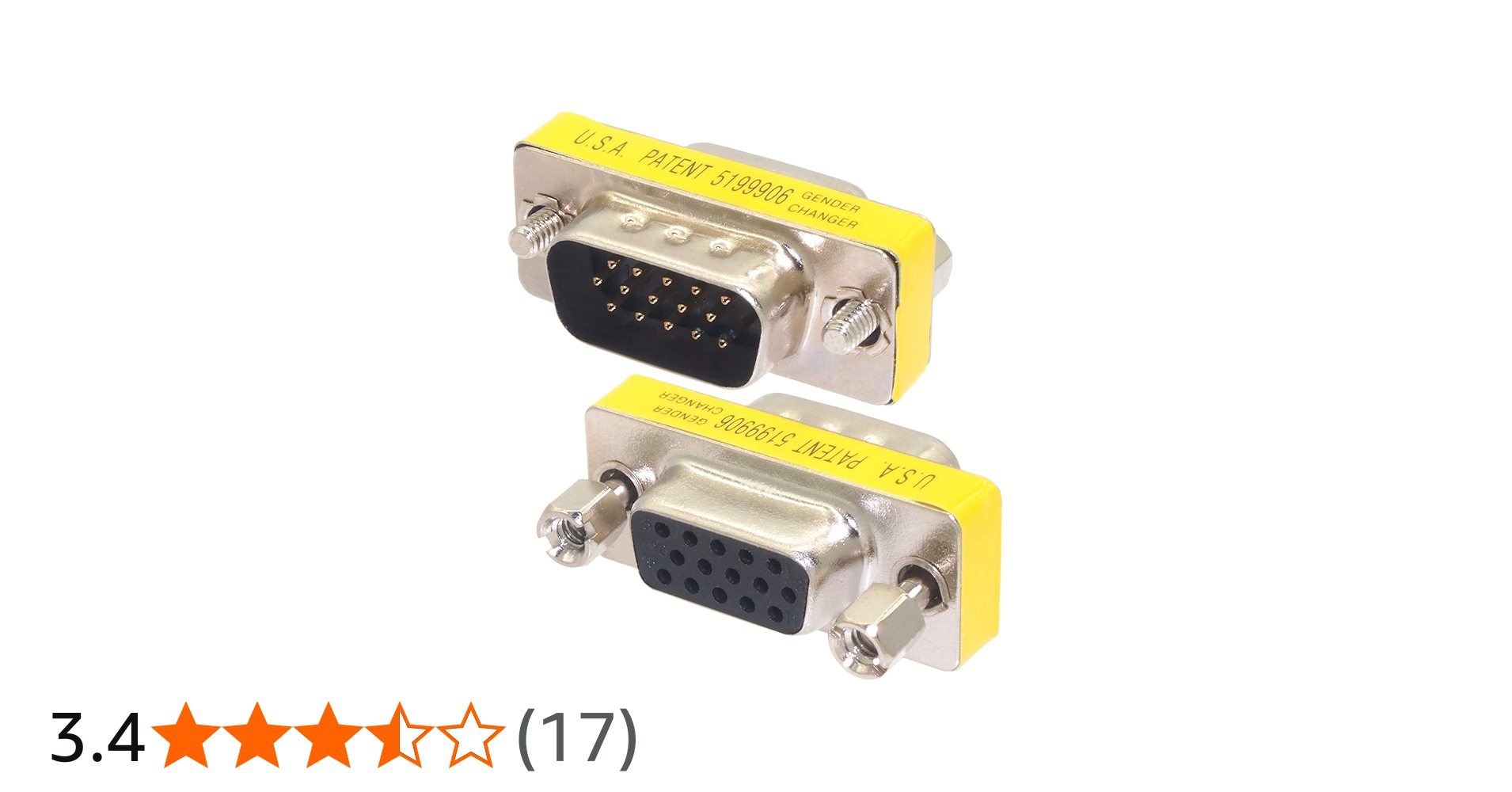

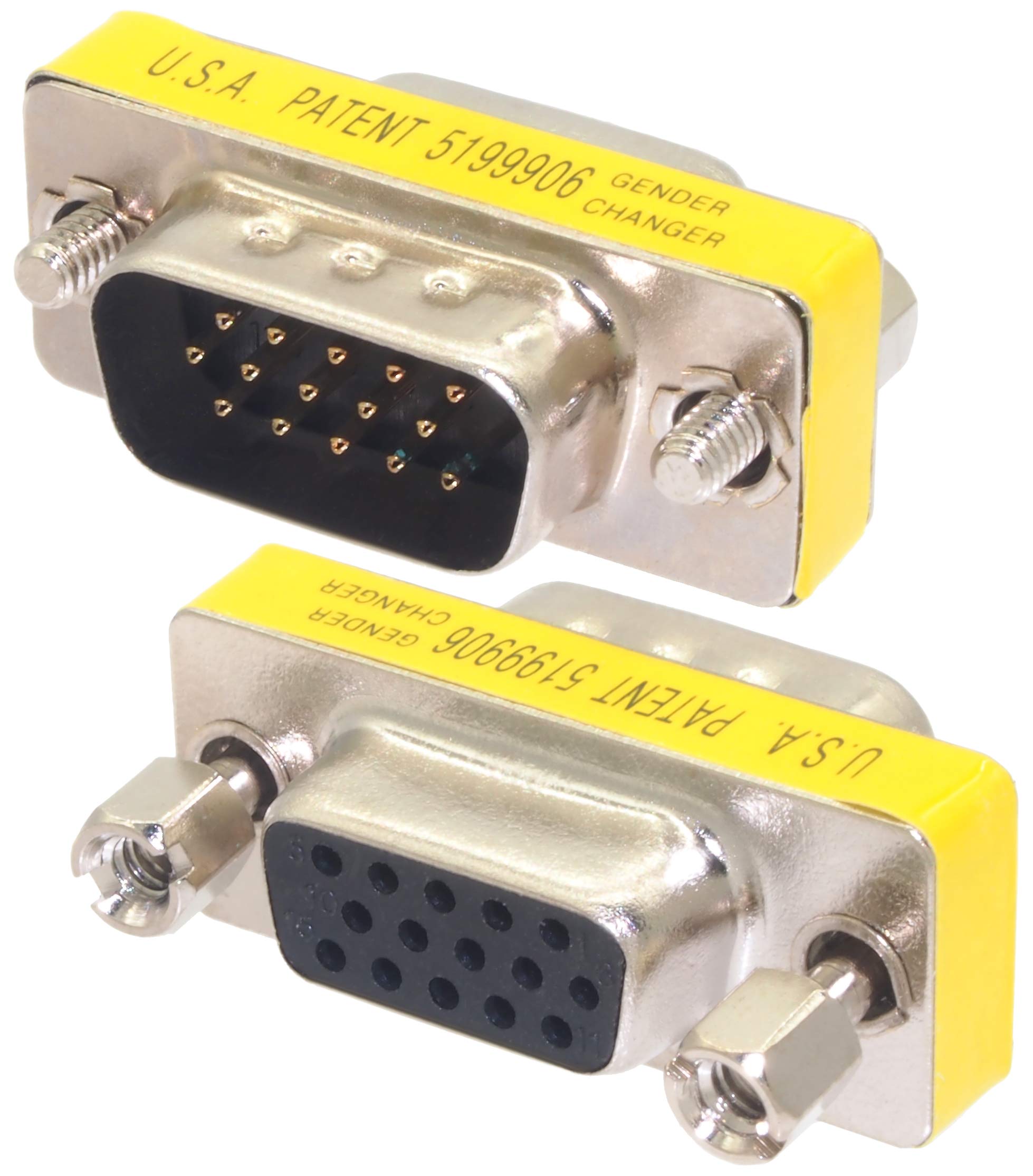

VGAケーブが挿しにくい場合は、VGAアダプタのオスメスタイプを使うと改善できそうです。

Amazon | アドワィツD-Sub15ピンVGA SVGAオス/メス - オス/メスプラグ・カプラーの性別チェンジャー・コンバータ・アダプター 2パック 1920x1080P フルHD テレビ/DVD/モニター/PCビデオ用 銀メッキ | 合惠 | HDMIケーブル
アドワィツD-Sub15ピンVGA SVGAオス/メス - オス/メスプラグ・カプラーの性別チェンジャー・コンバータ・アダプター 2パック 1920x1080P フルHD テレビ/DVD/モニター/PCビデオ用 銀メッキがHDMIケーブルストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送...



※修正はちょこちょことやっていくつもりなのでファイルは随時更新していきます。

※P6RGBコンバータケース【通常版】2020.06.13 データ更新
VGAコネクタの開口部サイズ調整、フタのサイズ微調整。

P6RGBケースVer04

※P6RGBコンバータケース【コンパクト版】未完成

こっちのデータは3分割してちょっとコンパクトになってますが、まだ未完成で位置合わせも済んでいません。試しに印刷してみたい人向けですので決してDMM.makeとかに注文しないように…

P6RGBケース分割v02



注文した3Dプリンターが届けばもっと色々と作っていきたいですけど、たぶん7月ぐらいになると思うので…しばらくはFusion360の使い方を覚えるのとデータ作成に専念したいと思います。
