PC-6001/PC-6601シリーズ用のSD6031WIFや戦士のカートリッジなどをこれまで作成してきましたが、カートリッジケースは市販品を流用するにも数も少なく価格も高い…
なので使えるカートリッジケースが無く今まではアクリルなどで代用してきました。
今回はカートリッジケースをFusion360で3Dモデルを作って3Dプリンタで試作を重ねて何とか完成。
カートリッジケースは通常サイズと長サイズと長サイズ（上カバー分割）の3つを用意しました。
私が今まで頒布したP6カートリッジにも使えます（ケース加工が必要な場合もあります）
ラベルを貼る部分は表と裏も市販品のカートリッジと同じサイズにしています。
P6カートリッジケースの3Dデータを公開しますのでご自由にお使いください。
何かしら修正があった場合は随時3Dデータを更新していきます。
■P6カートリッジケース【通常Ver , 長Ver , 長Ver上分割】
2021.4.1更新：DMM.makeで注文しやすいように上下セットの3Dデータを追加しました。

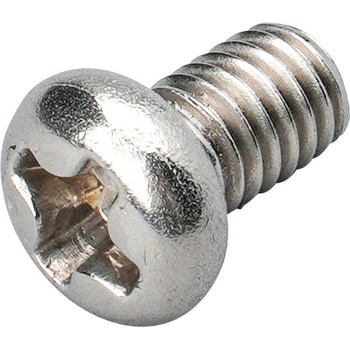

カートリッジケースの外装固定で使用するネジは「ナベ頭小ネジ」でサイズは「M3x8」です。
長ケースの内部で基板を固定するネジは「M3x5」を使用してください。
![]()
M3×8 (+)ナベ頭小ねじ(ステンレス) 大阪魂 0.5mmピッチ 呼びM3長さ8mm 1パック(220個) - 【通販モノタロウ】
M3×8 (+)ナベ頭小ねじ(ステンレス) 1パック(220個) 大阪魂 05507187 などがお買得価格で購入できるモノタロウは取扱商品2,475万点、3,500円以上のご注文で配送料無料になる通販サイトです。
![]()
M3×5 (+)ナベ頭小ねじ(ステンレス) 大阪魂 0.5mmピッチ 呼びM3長さ5mm 1パック(230個) - 【通販モノタロウ】
M3×5 (+)ナベ頭小ねじ(ステンレス) 1パック(230個) 大阪魂 05507162 などがお買得価格で購入できるモノタロウは取扱商品2,475万点、3,500円以上のご注文で配送料無料になる通販サイトです。

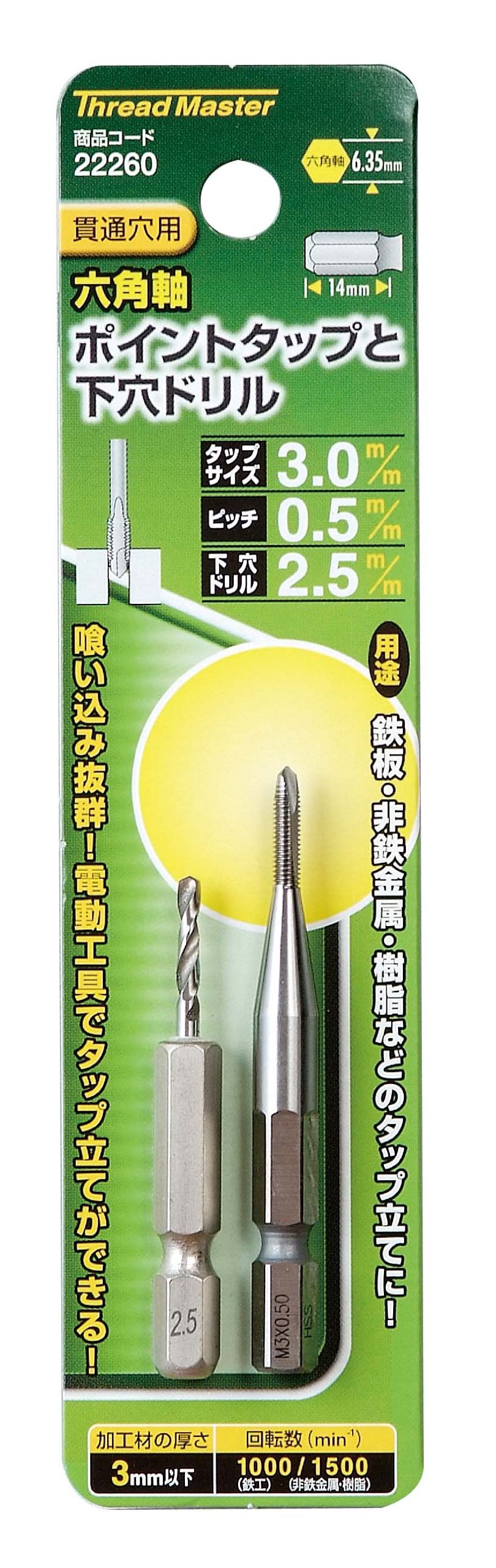

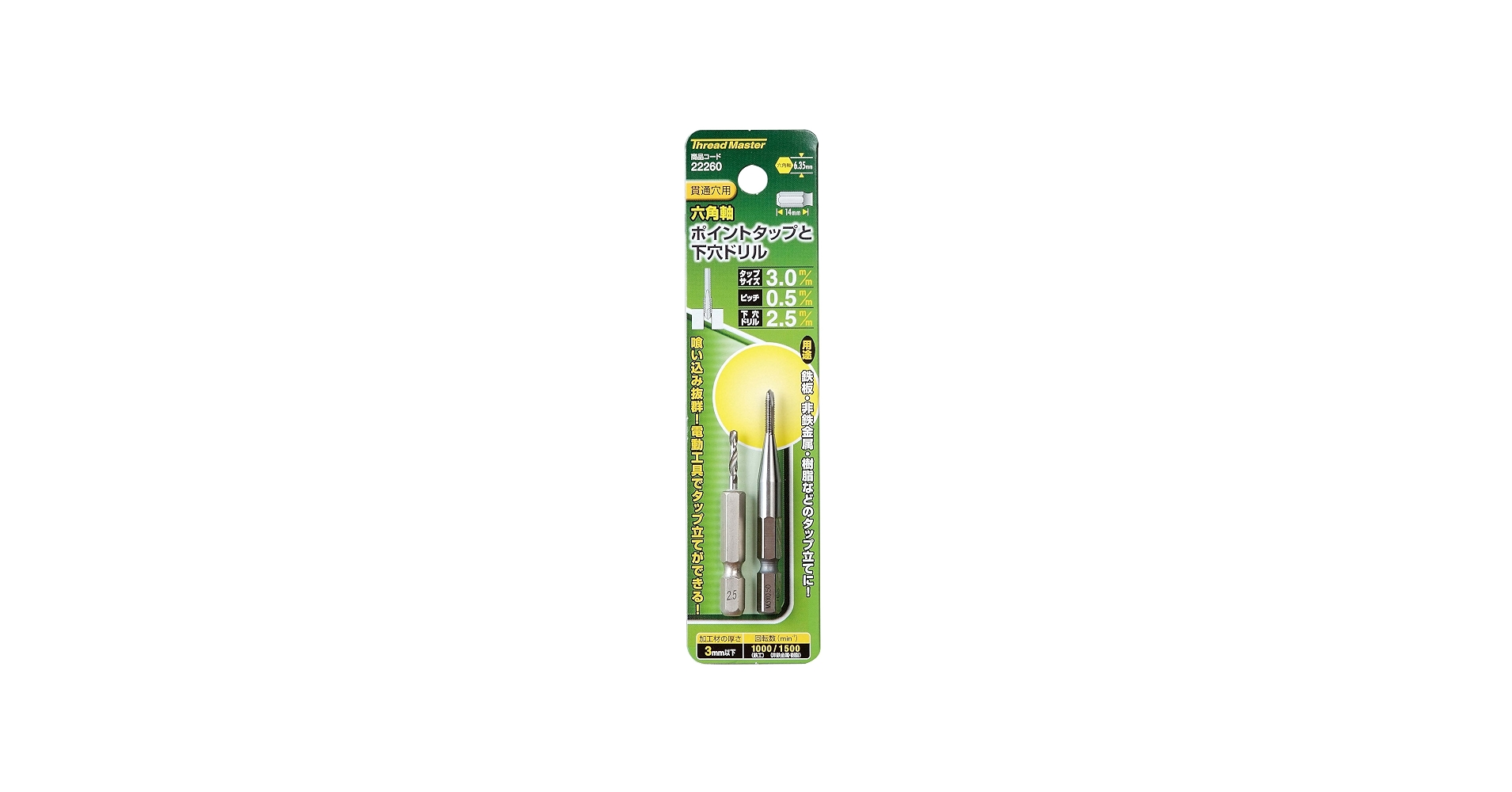

ネジのタップ加工はこちらの工具がオススメです。
![]()
Amazon.co.jp: イチネンアクセス Thread Master(スレッドマスター) タップ・ダイス 六角軸ポイントタップ M3×0.5mm 22260 2.5mm下穴ドリル付 : 産業・研究開発用品
Amazon.co.jp: イチネンアクセス Thread Master(スレッドマスター) タップ・ダイス 六角軸ポイントタップ M3×0.5mm 22260 2.5mm下穴ドリル付 : 産業・研究開発用品
![]()

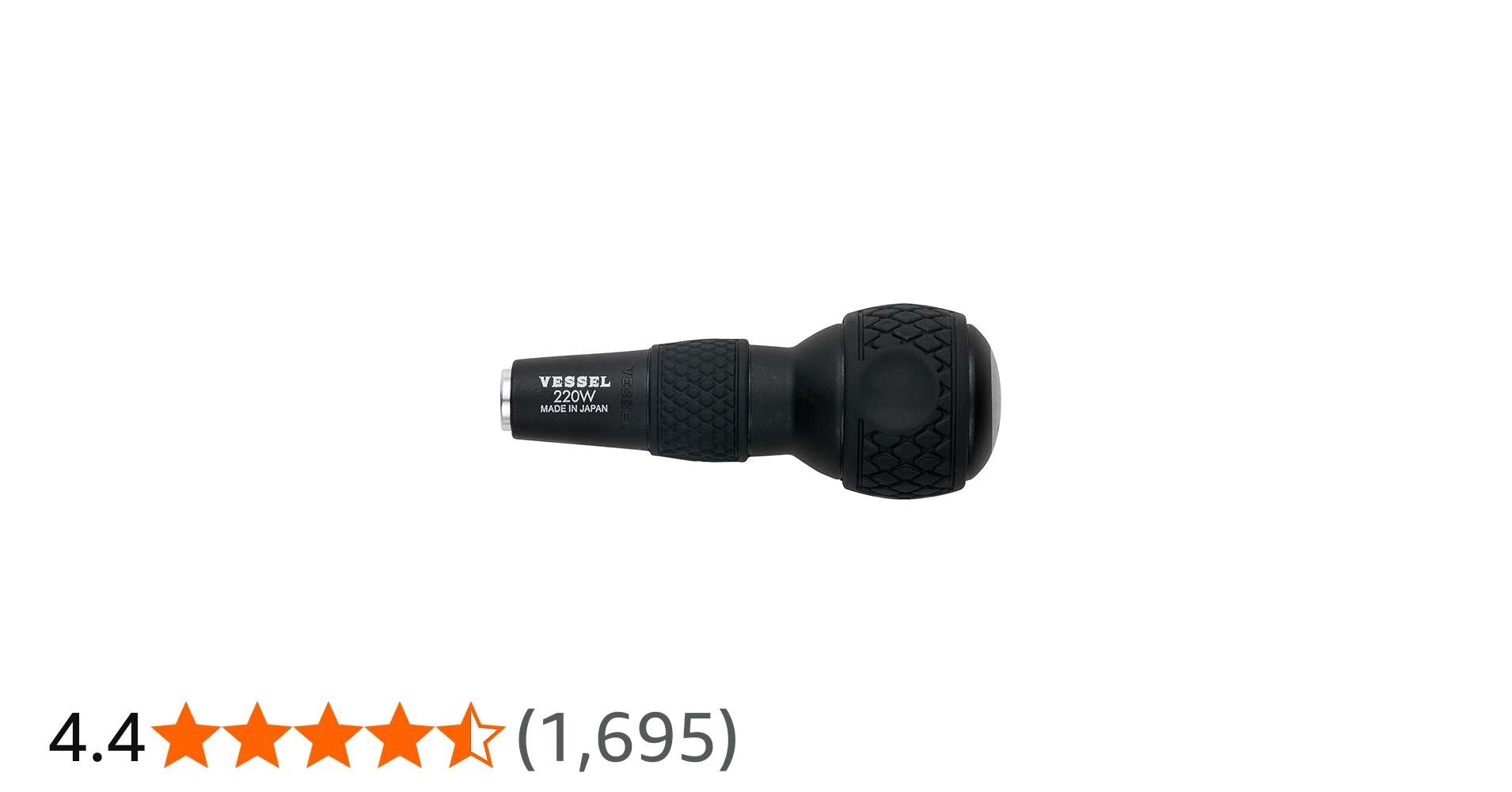

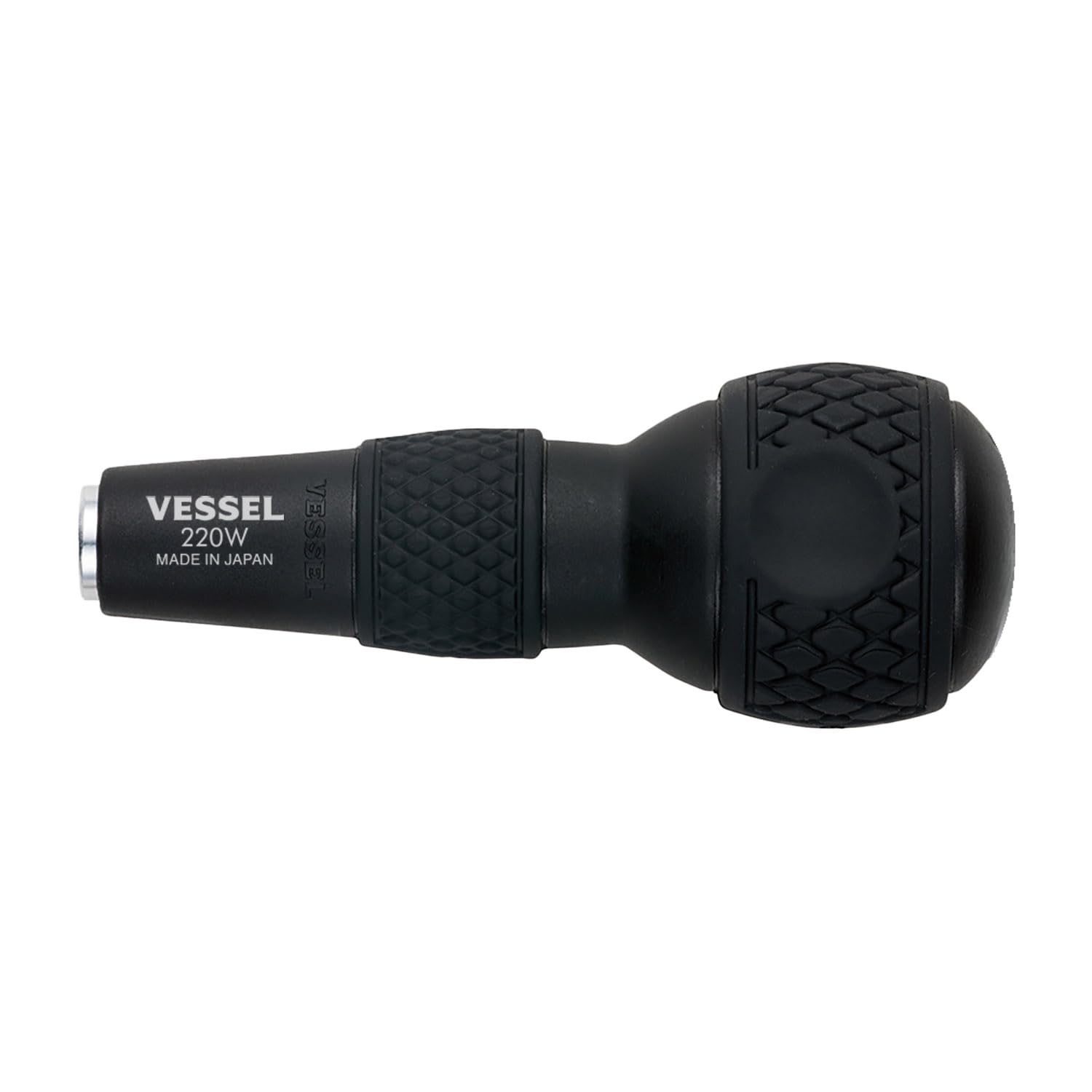

Amazon | ベッセル(VESSEL) ボールグリップ ビット差替グリップ 220W | 差替式ドライバー
ベッセル(VESSEL) ボールグリップ ビット差替グリップ 220Wが差替式ドライバーストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。
このケースに対応しているカートリッジ基板はこちら。
以前頒布していた「SD6031WIFクローン改」用のカートリッジケースも作成したので公開です。
※「SD6031WIFクローン」には対応していないのでご注意ください。
|ω･).｡oO( 作りたいけど手元に基板がないのです…
■SD6031WIFクローン改専用カートリッジケース
2021.4.1更新：DMM.makeで注文しやすいように上下セットの3Dデータを追加しました。
公開した3DデータはDMM.makeでも注文印刷できますのでどうぞ…
![]()
「つくる」を支えるプラットフォーム - DMM.make
DMMによるハードウェア領域のプロダクト、サービスをDMM.makeブランドとして展開。3Dプリント受託製造サービス（設計・製造・販売・技術導入のご支援）の他…
DMM.makeで注文したケースがこちら(10cm以下であればカラー指定も出来ますよ）
今回のカートリッジケースに使えるP6カートリッジ基板のフットプリントも公開します。
ダウンロードしてKiCadで登録しエッジコネクタのフットプリントとして関連付けして使用してください。
フットプリントは「外形・ネジ穴・エッジコネクタ」のセットになってます。
※PC-6001/6601シリーズ用 カートリッジ基板（Normal & Long Ver)
ダウンロードしたファイルは圧縮されているのでKiCadのフォルダ内の「modules」フォルダに解凍するか適当な場所に解凍してください。
KiCadの「設定」から「フットプリントライブラリーを管理」を選んで…
左下のフォルダアイコンをクリックし先ほど解凍した先の「PC6001_Parts.pretty」フォルダを選択すれば登録完了です。
DMM.makeのはクオリティが高いので少量なら注文すればいいのですが…
沢山欲しいときはやっぱり金型作って大量生産とかすれば1個あたりの単価は下がるけど、初期投資がはんぱないですからね…
