「PC-6001用 アクションゲーム パピラー」をカセット化してみた

PC-6001
スポンサーリンク
スポンサーリンク

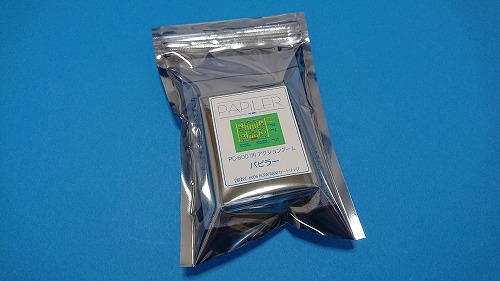

BEEPさんで販売されている「PC-6001用アクションゲーム パピラー」

PAPILER パピラー PC-6001用 アクションゲーム / パピコン研究会|BEEP ゲームグッズ通販
自動的に移動していくキャラをカーソルキーで操作して、画面上のえさを全て食べよう!えさを食べることで自キャラが伸び、自キャラ自身にぶつかるか、時間切れになるとミスとなります。※PC-6006 ROM/RAM カートリッジが必要になります。内容...



EPROMで販売されているんですが遊ぶにはROM/RAMカートリッジ(PC-6006)が必要です。







という事で持ってないよーって方やカートリッジ化したい方に作成方法をご紹介します。

カートリッジ化には委託販売中の「P6カートリッジユニバーサル基板」を使います。

P6カートリッジユニバーサル基板 【短いタイプ】 | 同人ハード(キット),BAKUTEN工房 | | 家電のケンちゃん(@kadenken)
「家電のケンちゃん(@kadenken)」で取り扱う商品「P6カートリッジユニバーサル基板 【短いタイプ】」の紹介・購入ページ
P6カートリッジユニバーサル基板 【長いタイプ】 | 同人ハード(キット),BAKUTEN工房 | | 家電のケンちゃん(@kadenken)
「家電のケンちゃん(@kadenken)」で取り扱う商品「P6カートリッジユニバーサル基板 【長いタイプ】」の紹介・購入ページ



P6カートリッジユニバーサル基板 【短いタイプ】 / BAKUTEN工房|BEEP ゲームグッズ通販
PC-6001/6601シリーズ用カートリッジを作成するためのユニバーサル基板。こちらは通常サイズとなります。おまけ機能として基板上に部品実装すれば16K/64K拡張RAMカートリッジ相当にもなります。→16K/64K拡張RAMカートリッジ...
P6カートリッジユニバーサル基板 【長いタイプ】 / BAKUTEN工房|BEEP ゲームグッズ通販
PC-6001/6601シリーズ用カートリッジを作成するためのユニバーサル基板。こちらは長いサイズとなります。おまけ機能として基板上に部品実装すれば16K/64K拡張RAMカートリッジ相当にもなります。→16K/64K拡張RAMカートリッジ...



まずは記事を参考に16K/64K拡張RAMカートリッジ部分を作成してください。

P6カートリッジユニバーサル基板
PC-6001/6601シリーズ用カートリッジを作成するためのユニバーサル基板を作成。通常サイズと長いサイズの2種類用意しておまけとして基板上に部品実装すれば16K/64KRAMカートリッジ相当にもなります。



作成したら今度はICソケット28ピンを2個ハンダ付け。

ICソケットは秋月で購入出来ます(平ピン・丸ピンお好きな方を使ってください)

ICソケット (28P) 600mil: ケーブル・コネクタ 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,LED,マイコン,電子工作ICソケット (28P) 600mil秋月電子通商 電子部品通信販売
丸ピンICソケット (28P) 600mil 桟ありタイプ: ケーブル・コネクタ 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,LED,マイコン,電子工作丸ピンICソケット (28P) 600mil 桟ありタイプ秋月電子通商 電子部品通信販売



27C64(28ピン)のピンアサイン図を参考に基板の中央端子からICソケットに配線していきます。

P6基板の中央端子には信号名が記載されています(ちょっと見にくいですが…)





VCC(+5V)とGNDをICソケットそれぞれに配線をしていきましょう。

秋月で購入出来る「はんだメッキ線」や部品の足の残りなどでつないでいきます。

入力値に当サイトでは使用できない文字が含まれています 秋月電子通商-電子部品・ネット通販
電子部品,通販,販売,半導体,IC,LED,マイコン,電子工作秋月電子通商 電子部品通信販売秋月電子通商 電子部品通信販売



+5V→ 1(Vpp) , 26(NC) , 27(/PGM) , 28(Vcc)ピン

GND→ 14(Vss) , 20(/CE)ピン



次にアドレスバス(A0~A12)とデータバス(D0~D7[O0~O7])の配線をします。

UEW線などの配線で中央端子からICソケットそれぞれに配線していきます。







終わったら中央端子 CS2CS3 からICソケットそれぞれの22ピン(/OE)に配線します。

※今回は左側をROM1、右側をROM2としています。

CS2→ ROM1側の22(/OE)ピン

CS3→ ROM2側の22(/OE)ピン



配線が終わったらパピラーのEPROMをICソケットに挿します。

今回は2764(8KB)などの28ピンのEPROMも対応できるように配線しています。

パピラーのEPROMは2732(4KB)の24ピンなのでICソケットの下側に合わせて取り付けます。





P6に挿して動作確認。

※PC-6001(初代機)で動作確認する場合はRAMを16Kに切り替えてください。







何かしらエラーが出れば配線ミスが考えられますので配線を再チェックしましょう。



P6カートリッジケースも公開してるのでこちらからどうぞ。

PC-6001/6601シリーズ用 カートリッジケース
PC-6001/PC-6601シリーズ用のカートリッジケースをFusion360で3Dモデルを作成してみました。 このカートリッジケースに使えるKiCad用P6カートリッジ基板のフットプリントも公開。



ROMライタがあればデータを吸い出してEPROMは保管することも出来ます。





吸い出したROMデータをFlashROM(28C64)に書き込んで代わりにICソケットに挿しても動作OKです。





ROMイメージを吸い出してしまえば「NANOCART」でも動作させることが出来ます。

PC-6001/6601シリーズ用 NANOCARTリリース
動画再生カートリッジで利用していたP6 DE0-nanoカートリッジですが、新たにFDD&ROMエミュレータのNANOCARTとして利用できるようになりました。



「パピラー」以外にもP6で販売されていたカートリッジのROMイメージを吸い出して、FlashROMやEPROMに書き込めば動作させることが出来ます。





FlashROMはebayなどで購入出来ます。

AT28C64-25PC AT28C64-25PI DIP-28 NEW GOOD QUALITY | eBay
NEW, ORIGINAL parts. West Asia/Middle East. Australia/New Zealand. United Kingdom. France/West Asia. East/South Asia.



カートリッジのROMイメージ吸い出しに関してはこちら

kazzo/tunaでPC-6001カートリッジを読み書きしてみた
今回は以前から作成したかった「P6フラッシュカートリッジ」と「kazzoで読み書きできる変換基板」を作ってみました。P6で何か作成した際にカセットポンで簡単に動作確認できる環境ができればなぁと…



PC-6001フラッシュカートリッジ(16KB)をつくってみた

PC-6001フラッシュカートリッジ(16KB)をつくってみた
戦士のカートリッジや戦士のカートリッジmk2のカートリッジで読み書きできるようになったので、市販カートリッジの最大容量でもある16KBのフラッシュカートリッジも作ってみました。



カートリッジケースを使ったカートリッジイメージ
