えすびさんが2013年に公開されていた 動画再生カートリッジ のDE0-NanoをP6の拡張コネクタへ接続するためのカートリッジ基板を作ってみました。
P6の拡張コネクタにはDE0-NanoのGPIOが全結線されていますので、DE0-Nanoの設計次第で様々な事が出来るかと思います。
現在はえすびさん公開の動画再生カートリッジ(PC-6001mk2/PC-6601のみ対応)やNANOCART(ROM&FDDエミュレータ)で利用可能です。
カートリッジ基板自体はPC-6001/PC-6601全シリーズ対応です。
P6 DE0-Nanoカートリッジ基板は、えすびさんが公開されている動画再生カートリッジ内の回路図を元に作成しています。
P6 DE0-Nanoカートリッジ基板は、えすびさんが公開されている動画再生カートリッジ内の回路図を元に作成しています。

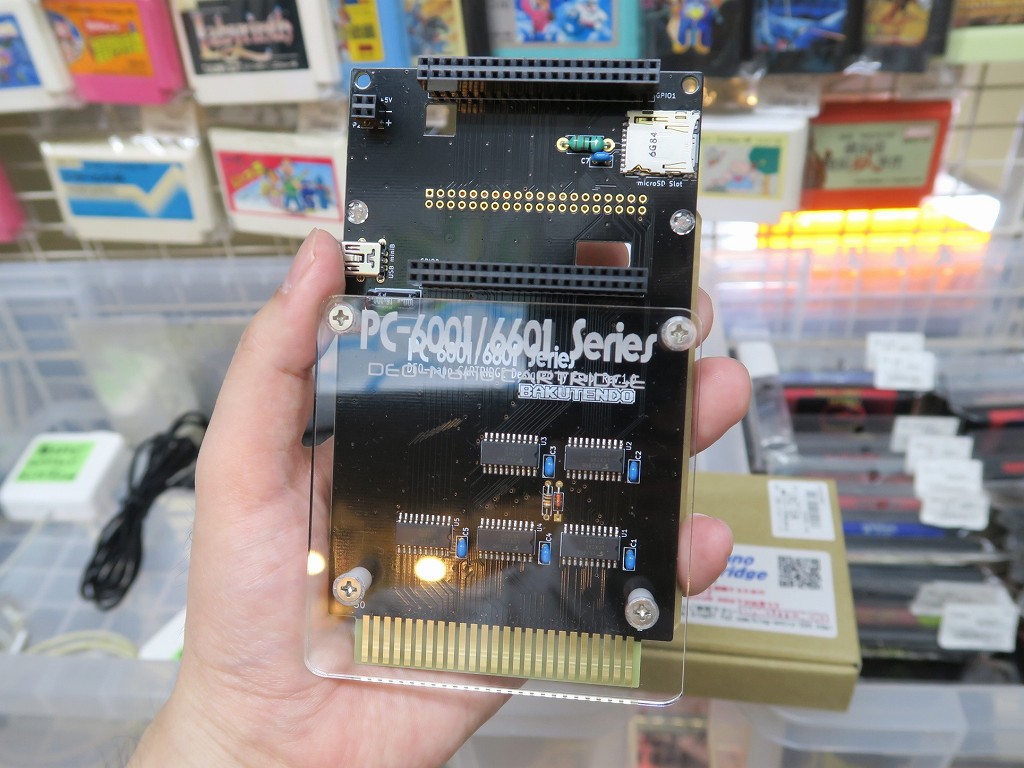

PC-6601で動画再生を実現するための変換カートリッジ基板が入荷別途、DE0-Nanoなどが必要
レトロPCのPC-6001mkII/6601に動画再生機能を追加するための変換カートリッジ基板「P6 DE0-Nanoカートリッジ基板」の取り扱いが、家電のケンちゃんで始まった。店頭価格は税込9,980円。
akiba-pc.watch.impress.co.jp
PC-6601でまさかの動画再生が可能になる拡張カートリッジ基板が発売に - エルミタージュ秋葉原
まだ動く実機を持っているなら試す価値は大いにアリ。レトロPC用のニッチな同人ハードが登場
www.gdm.or.jp
2020.11.05更新
新たにNANOCART(FDD&ROMエミュレータ)としても利用できるようになりました。
PC-6001/6601シリーズ用 NANOCARTリリース
動画再生カートリッジで利用していたP6 DE0-nanoカートリッジですが、新たにFDD&ROMエミュレータのNANOCARTとして利用できるようになりました。
bakutendo.net
2020.11.05
家電のケンちゃん と BEEPゲームグッズ通販 で委託販売を行っています。
売り切れの場合は「再入荷のお知らせを受け取る」の登録をよろしくお願いします！
P6 DE0-Nanoカートリッジ基板（完成品） | 同人ハード（キット）,BAKUTEN工房 | | 家電のケンちゃん（@kadenken）
「家電のケンちゃん（@kadenken）」で取り扱う商品「P6 DE0-Nanoカートリッジ基板（完成品）」の紹介・購入ページ
www.kadenken.com
P6 DE0-Nanoカートリッジ基板 / BAKUTEN工房｜BEEP ゲームグッズ通販
えすび様が2013年に公開されていた 動画再生カートリッジ のDE0-NanoをP6の拡張コネクタへ接続するためのカートリッジ基板です。P6の拡張コネクタにはDE0-NanoのGPIOが全結線されていますので、DE0-Nanoの設計次第で様...
www.beep-shop.com
DE0-Nanoへ電源供給してる接続端子ですが、しっかりとDE0-Nanoを挿しこんでいないと電源供給されなかったり動作不良を起こすようです。DE0-Nanoはしっかりと固定するようにお願いします。
カートリッジ基板にはminiUSBで5v出力できますので、こちらからDE0-NanoのminiUSB端子へ電源供給も出来ます。
※2024.10以降の頒布品は電源接続端子対策済みとなります。
ここからは「動画再生カートリッジ」として利用する場合の説明になります。
動画再生カートリッジとして利用する時は別途 Terasic DE0-Nano , microSDカード 2GB以下 が必要です。

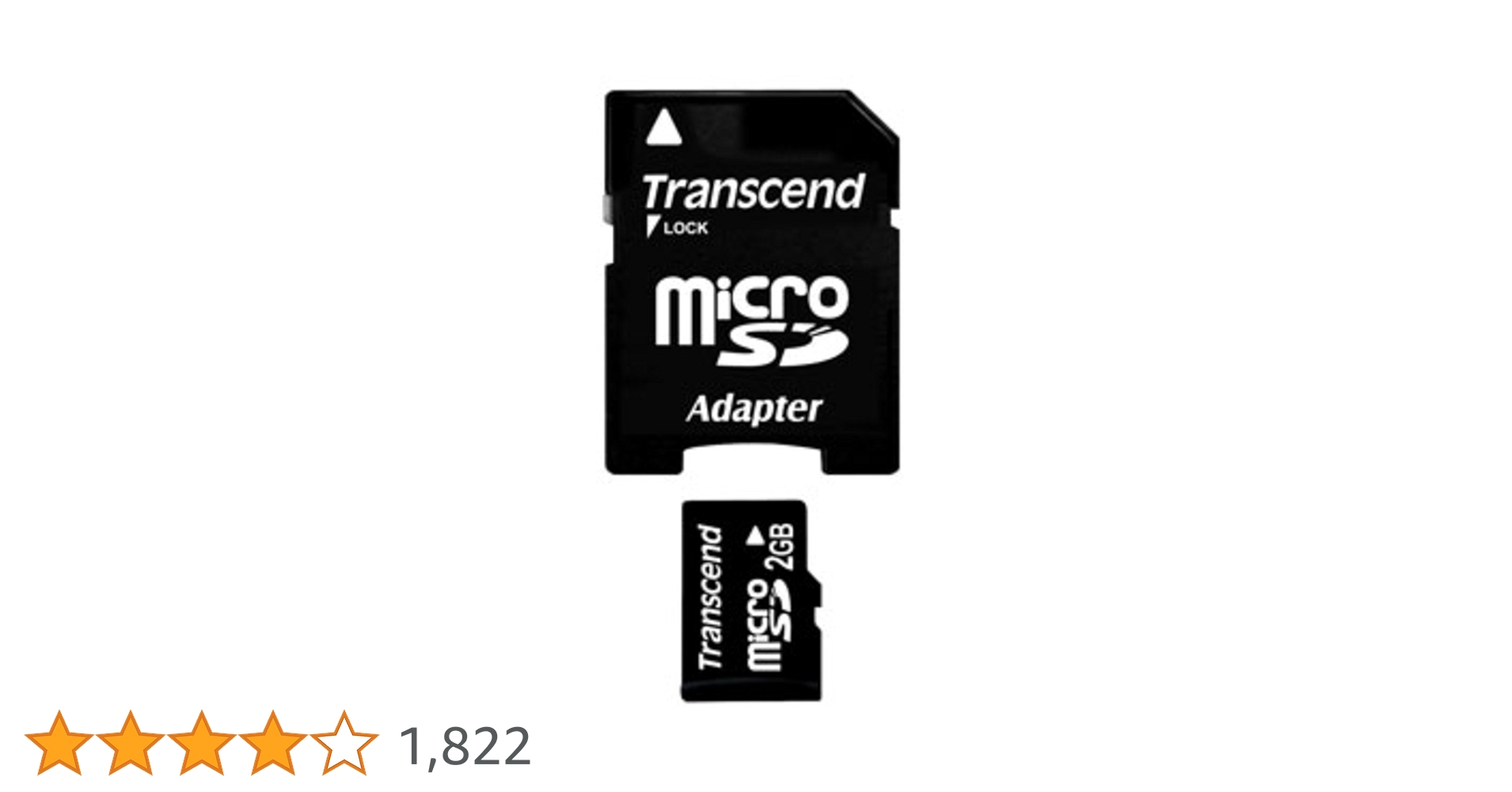

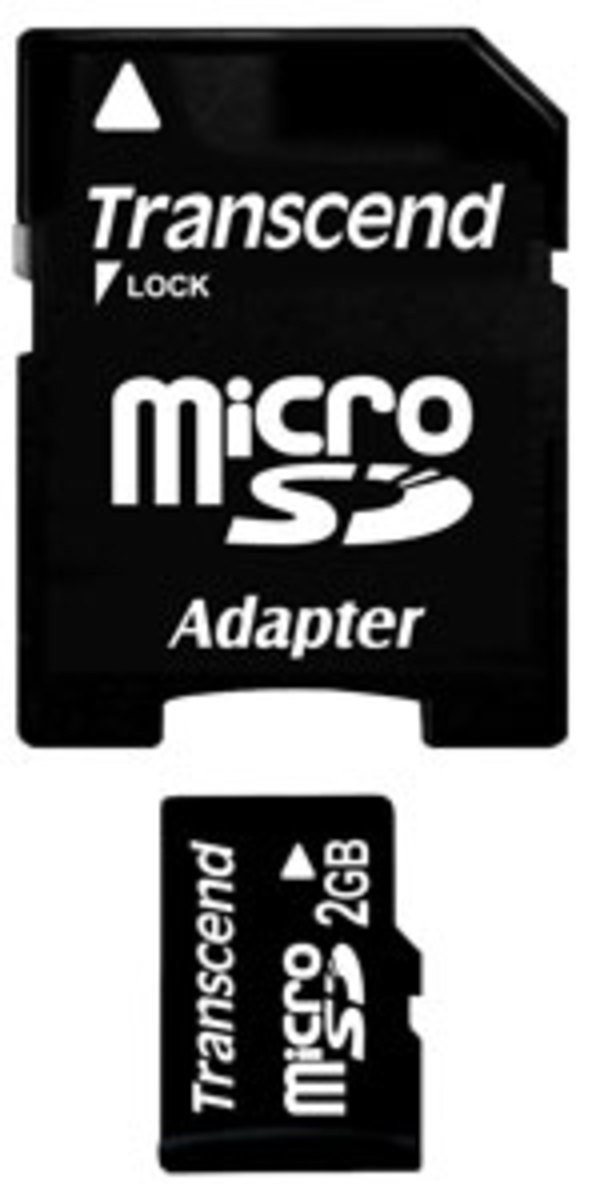

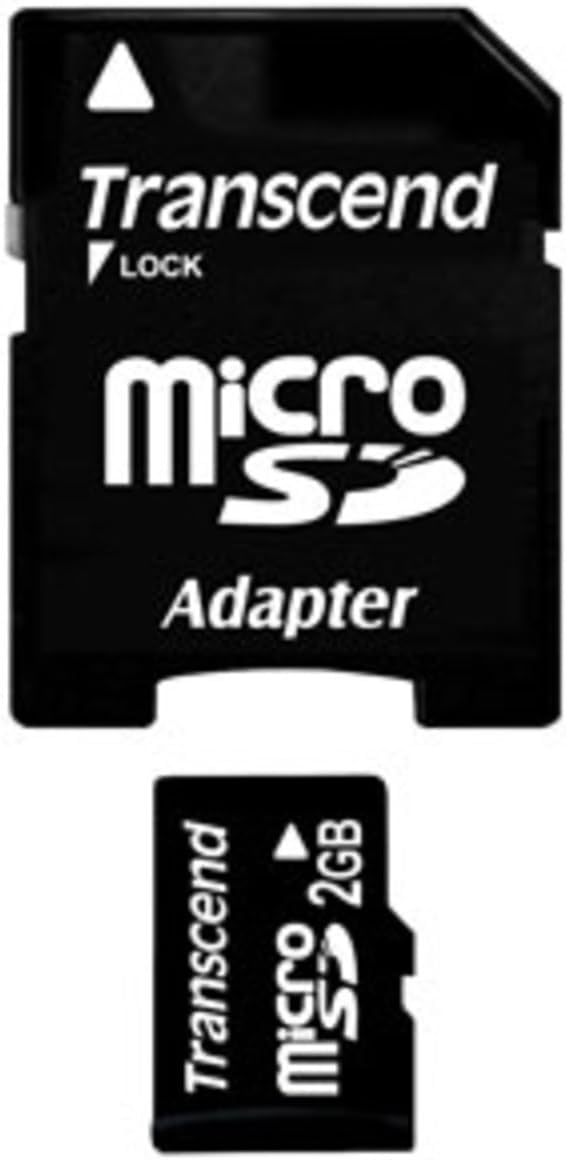

推薦microSDカード Transcend 2GB TS2GUSD
Amazon | Transcend microSDカード 2GB TS2GUSD 5年保証 | トランセンドジャパン | microSDカード 通販
Transcend microSDカード 2GB TS2GUSD 5年保証がmicroSDカードストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。
amzn.to
Terasic DE0-Nano は DigiKey や MOUSER が価格も安いです。2020.09.26現在
Access to this page has been denied
px-captcha
www.digikey.jp
https://www.mouser.jp/ProductDetail/Terasic-Technologies/P0082?qs=sGAEpiMZZMu914egOqot8K6YqnhIPbV6bvFM6tdnj3I%3D
www.mouser.jp
えすびさんの関連記事はこちら
Ｐ６つくろうブログ
PC-6001をFPGAで実現してみよう、の開発日記 当ブログ内の解析記事、製作記事、改造記事、に関しては、素人によるものです。記事が誤っている可能性もありますので、内容を使用するに当たっては、使用する方の責任でお願いします（当方では責任を...
sbeach.seesaa.net
最終的な動画変換時に、コマンドプロンプトで大量のファイルを変換作業し大変なのでバッチファイルを作成しました。
素人作成なので無駄な部分があるかもしれませんが、とりあえず上手くいっているので…
※conv_tool.zipを解凍して、bmp2bin.exe , bmp2bin_43.exe と同じ場所で実行して下さい。
バッチファイル一式 → conv_tool
conv_All.bat は すべてのbinファイルを結合しconvall.bin を作成
※cat コマンドが使えない環境の方は type コマンドに置き換えてください
conv_169_bin.bat は 16:9の画像をbinファイルへ変換
conv_43_bin.bat は 4:3の画像をbinファイルへ変換
DE0-Nanoへの電源供給は白いコネクタへP6 DE0-Nanoカートリッジ基板から電源供給。
P6 DE0-Nanoカートリッジ基板上のminiUSB端子は+5V電源出力端子となります。
microSDソケットはこちら側
P6 DE0-Nanoカートリッジ基板を動画再生カートリッジとして使用する場合、動画の作成やDE0-nanoのROMデータなどはえすびさんのサイトでご確認ください。
動画再生リリース(1)
動画再生カートリッジの回路などをリリースします。 DE0nano 用です。 ROM_130531.zip src_130531.zip ただ、肝心のデータの作成方法に関しては、まだ記載していません。 追ってアップしたいと思います...
sbeach.seesaa.net
P6 DE0-Nanoカートリッジ基板でDE0-NanoのGPIOがP6エッジコネクタのどことつながっているかはこちらで確認してください。
DE0-Nanoに書き込む方法はこちらから…
P6動画再生カートリッジ(DE0-Nano)書込方法
家電のケンちゃんで頒布中のP6 DE0-Nano カートリッジ基板…これで使用しているDE0-NanoもUSBブラスターで書込を行えますが、DE0-Nanoの場合はUSBブラスターは必要ありません。DE0-NanoとパソコンをUSBでつなぐ...
bakutendo.net
2020.03.02
DE0-Nanoに書き込む際の動画もあげておきます（マウスカーソルがないのでわかりにくいですが…）
動画再生カートリッジ用のデータの作成方法
動画再生リリース(1-2)
動画再生カートリッジ用のデータの作成方法です。 一連の流れは以下の通りです。 １）再生したい動画を、パソコン上で再生する。 ２）１）を『カハマルカの瞳』でキャプチャする（画像、音声とも）。 ３）２）のデータの内、画像データを『カハマルカの...
sbeach.seesaa.net
動画再生カートリッジのROMデータなど
動画再生リリース(1)
動画再生カートリッジの回路などをリリースします。 DE0nano 用です。 ROM_130531.zip src_130531.zip ただ、肝心のデータの作成方法に関しては、まだ記載していません。 追ってアップしたいと思います...
sbeach.seesaa.net
PC-6001mk2実機で動画再生
コメント
購入して随分放置してしまってましたがようやくいじり始めました。
えすびさんのところで公開されている回路図と比較しながら眺めてますが、レギュレータ BA50DD0Tが省略されていることに気が付きました。
DE0-Nanoはそもそもバスパワーなので、たぶん0.5Aくらい（調べると実測340mAくらいらしい）なのだと思いますが、+5Vはエッジコネクタの45/47から引っ張っているものでしょうか。
また+5Vの容量はどれくらいかご存知でしょうか？(初代で動かすつもりです)
コメントありがとうございます。
+5VはP6エッジコネクタからそのままひっぱってますので、容量はP6で出力されてるアンペアだと思います。
ちょっと調べた感じでは出力アンペアはわからなかったのでもうちょっと調べてみます。
